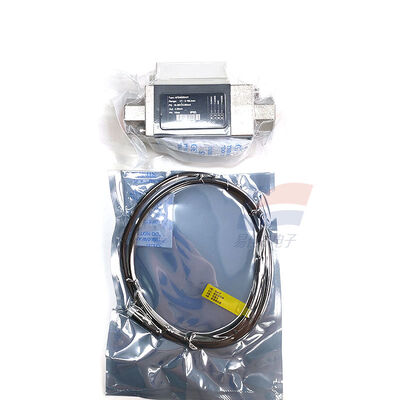

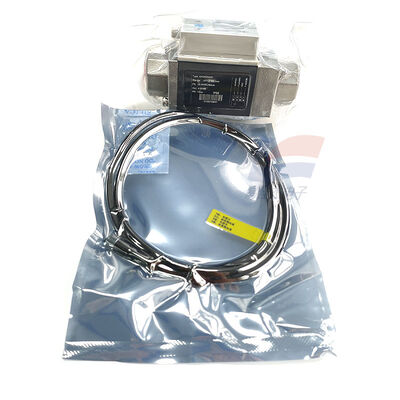

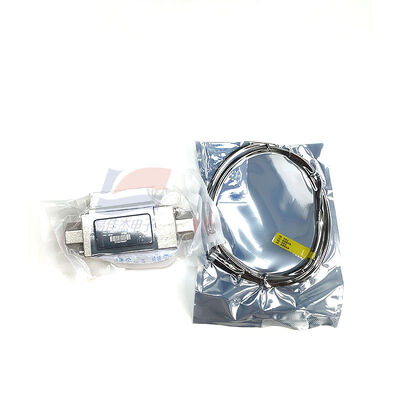

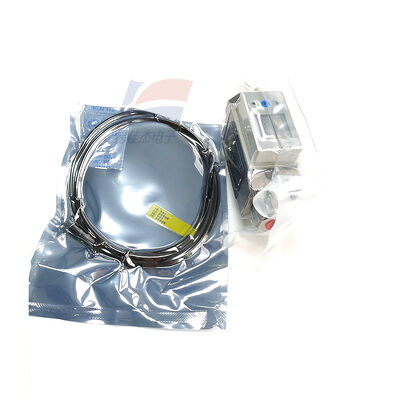

YJJ AFD4040A31 Misuratore di portata per liquidi Vortex 5-40L/min per raffreddamento ad acqua industriale

Descrizione del prodotto:

YJJ AFD4040A31 Misuratore di portata per liquidi Vortex 5-40L/min per raffreddamento ad acqua industriale

Caratteristiche:

I. Interpretazione del modello

4040: Campo di misura 5 - 40 L/min

A31: Uscita a impulsi a circuito aperto del collettore NPN, nessuna misurazione della temperatura, nessuna schermata di visualizzazione, modello base con valvola a spillo

Filettatura: filettatura esterna G3/8 (3 denti), presa impermeabile M8

II. Parametri elettrici principali e intervallo di misurazione

Intervallo di flusso: 5 - 40 L/min, flusso minimo di avvio 5 L/min

Precisione: ±3% FS; ripetibilità < 2% FS

Alimentazione: DC5V, corrente di lavoro ≈ 16mA

Uscita: impulso a circuito aperto NPN, equivalente a impulso fisso (1 L = impulso fisso), livello 3,3 V, connessione diretta all'IO del microcomputer a chip singolo per la raccolta

Resistenza alla pressione: nominale 1,0 MPa, resistenza alla pressione a breve termine 1,6 MPa

Temperatura: ambiente da -10 a +65 ℃; medio da -20 a +100℃ (acqua pulita/liquido antigelo/refrigerante)

Materiale di contatto: alloggiamento in POM + colonna diffusore in acciaio inossidabile 304, resistente a piccole impurità, nessuna girante per evitare il blocco del tubo (principio del vortice Karman)

III. Differenziazione in serie dello stesso modello

AFD4020A31: 2 - 16 L/min (flusso basso)

AFD4040A31: 5 - 40 L/min (flusso medio)

AFD4100A31: 10 - 100 l/min (flusso elevato)

IV. Applicazioni applicabili

1. Raffreddamento ad acqua industriale (forza principale)

Macchine laser, apparecchiature UV, macchina per acqua di raffreddamento PCB, protezione del flusso di raffreddamento ad acqua dell'albero principale, monitoraggio del flusso, allarme di arresto per mancanza d'acqua

2. Nuova energia

Raffreddamento a liquido PACK di accumulo di energia, misurazione del flusso del circuito di raffreddamento a liquido della stazione di ricarica, monitoraggio della dissipazione del calore del raffreddamento ad acqua

3. Depurazione dell'acqua/automazione delle apparecchiature

Macchine commerciali per acqua pura, macchine da caffè di grandi dimensioni, macchine per la pulizia industriale, controllo quantitativo dell'acqua, statistiche cumulative sulla produzione di acqua

4. Strumenti e prodotti chimici

Acqua circolante da laboratorio, piccola macchina dosatrice, raccolta del flusso di circolazione del liquido di raffreddamento
