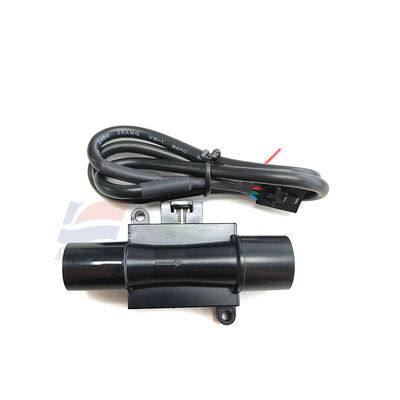

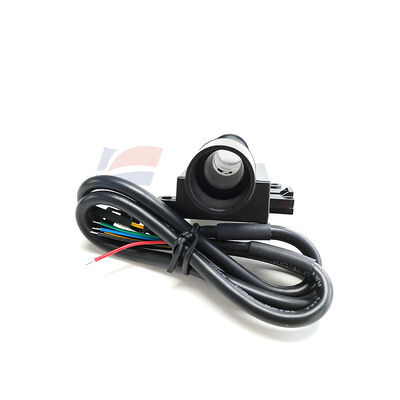

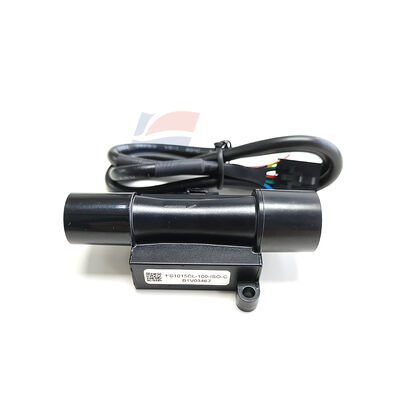

YJJ FS1015CL-100-ISO-C MEMS Misuratore di portata massica del gas termico 0-100SLPM Attrezzatura medica

Descrizione del prodotto:

YJJ FS1015CL-100-ISO-C MEMS Misuratore di flusso di massa dei gas termici 0-100SLPM Attrezzature mediche

Caratteristiche:

I. Spiegazione del modello

FS1015CL: serie di flusso di massa termico MEMS di SiXiang (senza struttura a flusso diviso)

100: Intervallo 0-100 SLPM (litri standard al minuto, a pressione standard e 20°C)

ISO: Interfaccia della cannula standard medica ISO15mm (comunemente utilizzata nei ventilatori)

C: doppia uscita: 0,5 - 4,5 V di tensione analogica + segnale digitale IIC

II. Parametri elettrici e prestazionali di base

Intervallo: 0-100 SLPM, rapporto di intervallo 100:1 (può misurare portate di flusso molto basse), portata minima di avvio < 0,5 SLPM

Accuratezza: ± 1,5% + 0,2% FS); ripetibilità ≤ 0,25% FS

Fonte di alimentazione: 5V DC ± 5%, consumo totale di energia ≤ 50 mW (basso consumo di energia, alimentazione integrata nel dispositivo)

Simulazione: tensione lineare da 0,5 V (0 portata) a 4,5 V (100 SLPM a scala completa)

Digitale: comunicazione IIC, connessione diretta al microcontrollore/PLC per la lettura dei valori di flusso di massa

Resistenza alla pressione: resistenza massima alla pressione 0,2 MPa (2 bar), perdita normale di pressione di lavoro ≈ 1300 Pa (bassa perdita di pressione, nessuna sovrapressione)

Velocità di risposta: ≤ 8 ms, rapida cattura del flusso istantaneo

Medi applicati: aria, O2, N2, gas misto per uso medico, ecc. Gas puliti e secchi senza olio, vapore acqueo, polvere

Ambiente di lavoro: 10-55°C, materiale di contatto PPS, riutilizzabile dopo disinfettazione medica con alcool

III. Vantaggi del prodotto

Misurazione del flusso di massa termico, senza necessità di compensazione della temperatura e della pressione, output diretto del flusso di massa standard (non influenzato dalle fluttuazioni di temperatura e pressione)

Diretto senza struttura di bypass, bassa perdita di pressione, non ostruisce il percorso del gas; connessione rapida medica ISO15, inserimento e rimozione diretti per le condotte del ventilatore

Piccole derivazioni a zero, elevata stabilità, non soggette a derivazioni nelle apparecchiature mediche durante il funzionamento continuo a lungo termine

IV. Scopi dell'applicazione

1- Attrezzature mediche (forza principale)

Respiratori/macchine per l'anestesia: monitoraggio in tempo reale del flusso di ossigeno, gas misto aria-ossigeno, controllo a circuito chiuso della concentrazione di ossigeno, statistiche sul volume delle maree; componenti standard per l'ICU,ventilatori di emergenza

Generatori di ossigeno, ventilatori non invasivi: raccolta del flusso di ingresso/uscita, protezione dall'allarme di interruzione anormale del flusso

Endoscopi medici, apparecchiature terapeutiche a gas: controllo del flusso di gas di alimentazione

2Laboratori industriali

Dispositivo per il rapporto gas: rapporto quantitativo di azoto e aria, approvvigionamento di gas preciso nel percorso del gas di laboratorio

Apparecchiature per il rilevamento delle perdite, analizzatore di gas: raccolta in tempo reale dei flussi di fonti di gas a breve raggio

Pre-trattamento del fumo ambientale, misurazione del percorso del gas di prova di piccola combustione catalitica

3Nuove energie e automazione

Monitoraggio dei flussi di idrogeno-aria di ingresso delle celle a combustibile, monitoraggio quantitativo dei gas delle piccole apparecchiature di combustione

Specificità:
