Modulo sensore CO₂ a infrarossi non dispersivo integrato (NDIR) ultracompatto YJJ Mini600-CO₂

Descrizione del prodotto:

Modulo sensore CO₂ a infrarossi non dispersivo integrato (NDIR) ultracompatto YJJ Mini600-CO₂

Caratteristiche:

I. Posizionamento del prodotto
Mini600-CO2 è un modulo di rilevamento CO2 a infrarossi non dispersivo integrato (NDIR) ultracompatto, compatibile con l'unità di rilevamento principale del precedente rilevatore portatile plug-in di tipo C (MPD-BTIC1). Si concentra su miniaturizzazione, basso consumo energetico, compensazione integrata di temperatura e umidità e calibrazione di base automatica ABC integrata. È progettato specificamente per dispositivi portatili, plug-in diretto in telefoni cellulari e piccoli dispositivi IoT.
II. Parametri principali completi (ambiente aria standard 25 ℃, 1 atm)
1. Prestazioni di rilevamento del gas CO2
Principio di rilevamento: metodo di assorbimento degli infrarossi NDIR a doppia lunghezza d'onda a canale singolo
Intervallo di misurazione: 0 - 6000 ppm
Precisione della misurazione:
400 - 2000 ppm: ±(30 ppm + 3% lettura)
2000 - 6000 ppm: ±5%FS
Risoluzione: 1 ppm
Tempo di risposta: T90 ≤ 28 s; T60 ≤12 s
Deriva del punto zero: ≤ 15 ppm/anno, correzione automatica della linea di base ABC integrata (non è necessaria la calibrazione regolare manuale)
Interferenza incrociata: forte anti-interferenza contro COV, vapore acqueo, polvere e monossido di carbonio, senza avvelenamento del sensore elettrochimico e problemi di guasto
2. Unità di rilevamento della temperatura e dell'umidità integrata
Intervallo di misurazione della temperatura: 0℃~+50℃, precisione della misurazione della temperatura ±0,4℃
Misurazione dell'umidità: 0~99% RH, precisione ±3% RH
Funzione: compensazione della temperatura e dell'umidità in tempo reale per il valore della concentrazione di CO2 e può simultaneamente emettere dati di temperatura e umidità per il calcolo del livello di comfort/punto di rugiada
3. Specifiche elettriche e di comunicazione
Voltaggio di alimentazione: DC 4,8~5,5 V (alimentazione diretta USB Type-C 5 V, compatibile con telefoni cellulari/power bank/computer)
Corrente di lavoro: tipica 52 mA; corrente di sospensione in standby ≤1,8 mA
Interfaccia di uscita (doppia uscita):
Porta seriale UART TTL: livello 3,3 V, protocollo MODBUS standard, per sviluppo secondario MCU
BLE Bluetooth 5.0 (derivato Mini600-CO2-BT): trasmissione wireless di CO2/temperatura e umidità all'APP del cellulare
Frequenza di aggiornamento dei dati: 1 Hz (emissione di un set completo di dati ogni secondo)
4. Struttura fisica e tolleranza ambientale
Dimensioni: 28×28×12 mm, struttura microquadrata, può essere integrato con connettore femmina di tipo C per creare un modulo portatile plug-in
Protezione dalla ventilazione: membrana filtrante traspirante in PTFE antipolvere e impermeabile, blocca la polvere, il vapore acqueo liquido, passano solo le molecole di gas
Ambiente di lavoro: 0℃~50℃, 0~90% RH (senza condensa)
Ambiente di conservazione: -20℃~70℃
Durata utile: ≥5 anni (la sorgente di luce a infrarossi non ha parti consumabili, di gran lunga superiore al sensore elettrochimico di CO2)
III. Principio di funzionamento
La sorgente luminosa a infrarossi emette luce infrarossa caratteristica da 4,26μm (banda di assorbimento esclusiva della CO2);
Le molecole di CO2 nella camera a gas assorbono la luce con una lunghezza d'onda specifica, il rilevatore fotoelettrico rileva il grado di attenuazione dell'intensità della luce;
Il chip è dotato di algoritmi integrati per convertire la concentrazione di CO2 e allo stesso tempo legge i dati dal chip integrato di temperatura e umidità per correggere la deviazione di misurazione causata dall'ambiente;
Emissione di dati standardizzati su concentrazione, temperatura e umidità tramite porta seriale/Bluetooth.
IV. Principali scenari applicativi
1. Strumento di rilevamento mobile portatile (accessorio principale)

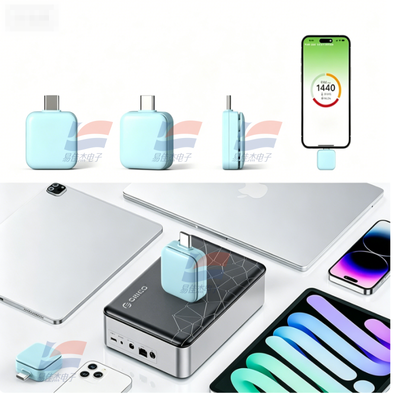

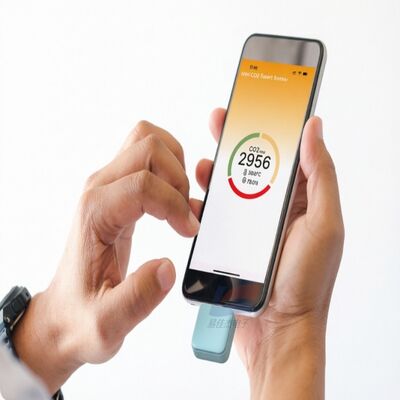

Come sensore centrale della sonda plug-in per la qualità dell'aria di tipo C azzurra (MPD-BTIC1) nella tua immagine; alimentato tramite USB del telefono cellulare/tablet/laptop, l'APP visualizza CO2, temperatura e umidità in tempo reale, avviso di carenza di ossigeno in spazi chiusi (>1000 ppm di inquinamento atmosferico, >2500 ppm incline a vertigini e sonnolenza).
2. Apparecchiature per la qualità dell'aria domestica negli ambienti interni
Mini allarme CO2 da tavolo, monitor dell'aria camera da letto/studio;
Sistema di ventilazione intelligente, modulo di rilevamento integrato nel purificatore d'aria, ventola per ventilazione automatica.
3. Attrezzatura educativa/per esperimenti fisici
Esperimenti di biologia nelle scuole primarie e secondarie, università: raccolta delle variazioni di concentrazione di CO2 durante la fotosintesi e la respirazione delle piante; portatile senza vincoli di potenza, lettura visiva su cellulare.
4. Piantagione di serre agricole
Ispezione del giardino e della scatola di coltivazione delle piante, monitoraggio della concentrazione di CO2 per regolare la ventilazione e il rilascio di fertilizzanti gassosi, migliorando la resa del raccolto; possono essere trasformati in apparecchiature di ispezione portatili.
5. Monitoraggio dell'ambiente commerciale di piccole dimensioni
Ispezione portatile per uffici, sale riunioni, pensioni, case da tè, aule; nessun cablaggio, misurazione plug-and-play, valutazione rapida dell'effetto della ventilazione interna.
6. Monitoraggio degli spazi chiusi di veicoli/roulotte
Auto, roulotte da campeggio, garage sotterranei, monitoraggio dell'accumulo di CO2 negli scompartimenti chiusi, impedendo a conducenti e passeggeri di avvertire carenza di ossigeno e sonnolenza.
7. Modulo di sviluppo secondario IoT Casa intelligente, strumenti di rilevamento portatili, kit di sviluppo dei produttori di registratori di dati ambientali; Standardizzazione del protocollo della porta seriale, connessione rapida con microcontrollori e piattaforme cloud.
V. Vantaggi fondamentali
Dimensioni ultra ridotte: 28 mm quadrati, può essere incapsulato come mini sonda a inserto dritto di tipo C, design portatile;
Lunga durata degli infrarossi NDIR: nessun elettrolita, nessun materiale di consumo, funzionamento stabile per 5 anni, nessuna necessità di sostituire frequentemente i sensori;
Rilevamento sincrono tre in uno: raccolta integrata di CO2 + temperatura + umidità, compensazione della temperatura integrata, misurazione più accurata;
Calibrazione automatica ABC integrata: nessuna necessità di calibrazione manuale del punto zero durante l'uso a lungo termine, riducendo i costi di manutenzione;
Alimentatore adattabile USB da 5 V: telefoni cellulari, power bank, laptop e adattatori possono fornire energia direttamente;
Due versioni di cavo/Bluetooth selezionabili: lo sviluppo puro seleziona la versione base UART, il civile portatile seleziona la versione wireless Bluetooth.
