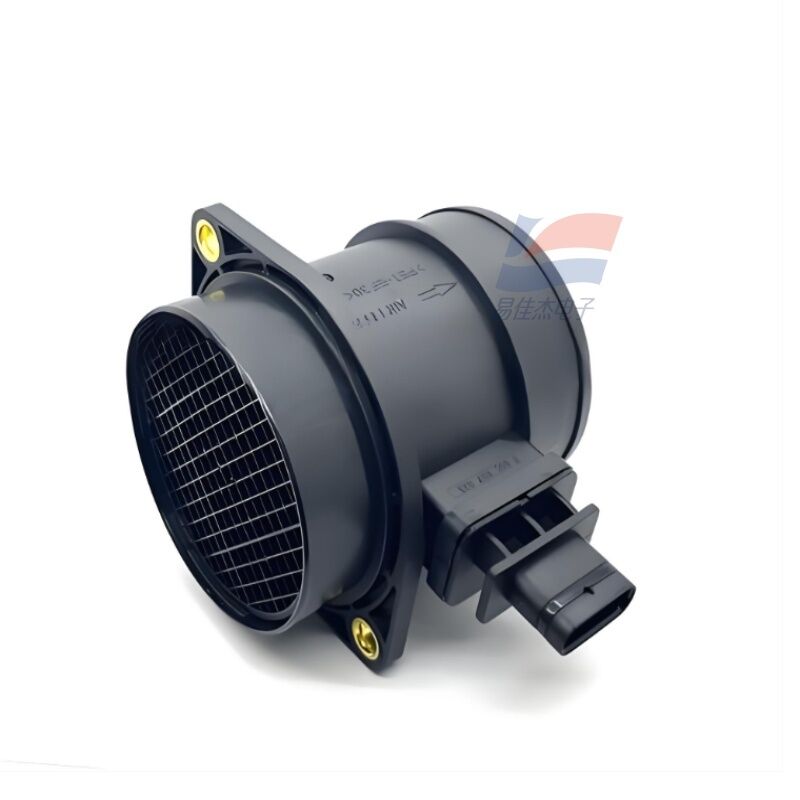

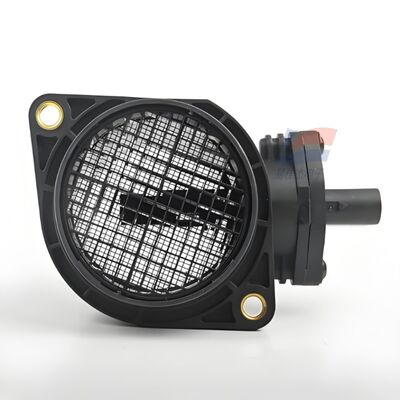

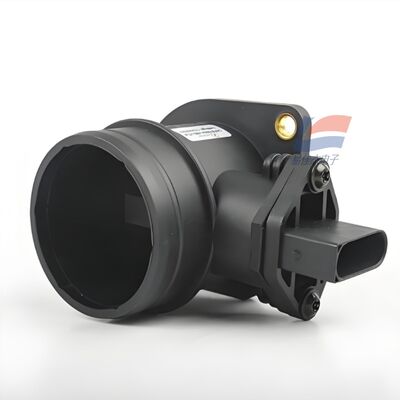

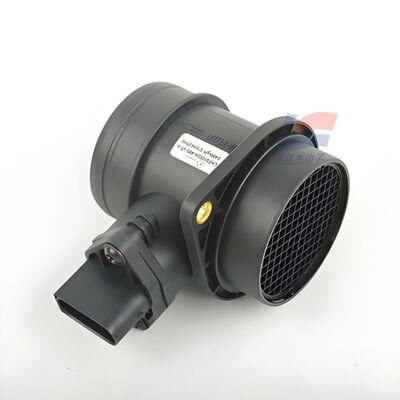

YJJ CAFS1000A Sensore di flusso d'aria per autoveicoli - Misuratore di flusso di gas con DN60

Descrizione del prodotto:

YJJ CAFS1000A Sensore di flusso d'aria di livello automobilistico - Misuratore di portata del gas con DN60

Caratteristiche:

I. Informazioni di base sul modello

Serie: CAFS1000 Sensore del flusso d'aria di livello automobilistico

Modello: CAFS1000A (misuratore del flusso d'aria a tubo integrato, modello compatibile con l'apparecchiatura host)

Principio di misurazione: chip di silicio MEMS termico, misurazione diretta della qualità del flusso d'aria (kg/h), flusso non volumetrico

II. Parametri prestazionali fondamentali

1. Specifiche di misurazione del flusso

Gamma standard: 10 - 1000 kg/h (gamme personalizzabili 250/320/370/800 kg/h)

Limite superiore velocità flusso d'aria: 0 - 60 m/s

Mezzo di misura: aria pulita e secca, gas inerte; polvere elevata vietata, contaminazione da olio, gas misto olio-acqua

Precisione della misurazione: ±2,0% FS (errore completo dell'intervallo totale)

Ripetibilità: <0,5% FS

Tempo di risposta T90: ≤15ms (cattura rapidamente l'aspirazione transitoria del motore)

Pressione statica di tolleranza massima: 0,3 MPa (3 bar)

Resistenza agli urti: 100 g, stabile in ambienti accidentati del veicolo

2. Parametri elettrici

Tensione di alimentazione: 7 - 24 V CC (sistema standard per veicoli 12 V, veicolo diesel 24 V compatibile)

Tensione di funzionamento tipica: 12 V CC

Corrente di funzionamento: <50 mA (condizione 14 V)

Segnale di uscita (due opzioni, personalizzato in fabbrica)

Uscita di tensione analogica: uscita proporzionale lineare da 1 - 5 V (soluzione per veicoli tradizionali)

Uscita a impulsi di frequenza: compatibile con ECU vecchio stile

Calibrazione completa della temperatura ASIC integrata, non è richiesto alcun circuito di compensazione della temperatura aggiuntivo

Grado di protezione: IP40

3. Temperatura e ambiente

Temperatura di funzionamento: -40℃ ～ +125℃ (ambiente a temperatura ampia del vano motore)

Temperatura di conservazione: -40℃ ～ +125℃

Tolleranza all'umidità: 0 - 100% RH, può tollerare una leggera condensazione del vapore acqueo

Riferimento di calibrazione: 20 ℃, pressione atmosferica standard 101,325 kPa Calibrazione dell'aria

4. Struttura meccanica

Materiale della calotta: plastica tecnica resistente al calore ABS

Metodo di installazione: tipo con flangia del tubo di aspirazione diretta, installato tra il filtro dell'aria e l'acceleratore

Contrassegno della direzione del flusso: etichetta la direzione del flusso d'aria, non può essere installato al contrario

Interfaccia elettrica: connettore multipin standard del veicolo, si collega direttamente alla ECU del veicolo

III. Vantaggi principali del prodotto

Chip MEMS termico, uscita diretta della qualità del flusso d'aria, ECU, nessuna conversione di densità richiesta

La compensazione lineare e della temperatura integrata in fabbrica semplifica lo sviluppo dell'ECU

Eccellente intervallo di tensione del veicolo da 7 a 24 V, universale per veicoli a benzina/diesel

Risposta ≤ 15 ms, corrisponde esattamente all'accelerazione di emergenza del motore e alle condizioni transitorie al minimo

Nucleo del sensore a stato solido, nessuna pellicola vulnerabile, antipolvere, impatto anti-flusso d'aria, lunga durata

Uscita analogica lineare da 1 a 5 V, compatibile con la collezione di ECU per automobili generali

IV. Principali scenari applicativi

1. Sistema di alimentazione automobilistico (applicazione principale)

Monitoraggio del flusso della qualità dell'aspirazione del motore benzina/diesel a controllo elettronico

Elemento di raccolta centrale ECU per il calcolo del volume di iniezione del motore: controlla con precisione l'iniezione in base al volume di aspirazione, ottimizza la potenza, il consumo di carburante e le emissioni di scarico

Parti di ricambio per contatori di aspirazione per veicoli passeggeri, veicoli commerciali, autocarri leggeri, veicoli modificati

Monitoraggio a circuito chiuso del flusso di aspirazione del turbocompressore

2. Apparecchiature per gas industriale e combustione

Caldaia a gas, controllo del rapporto del combustibile del bruciatore industriale

Monitoraggio del flusso di aspirazione del compressore d'aria e del gruppo elettrogeno di gas

Apparecchiatura per il trattamento dei gas di scarico (ricircolo dei gas di scarico EGR) Rilevamento del rapporto dell'aria

3. Attrezzature commerciali

Grandi unità di rinnovo dell'aria, apparecchiature di purificazione industriale Misurazione dell'aria di grandi volumi

Forni ad aria calda a combustibile/gas, apparecchiature di essiccazione Controllo del flusso d'aria a circuito chiuso

V. Distinzione dei modelli in serie

CAFS1000A: misuratore di portata automobilistico a grande portata di tipo a tubo integrato (10 - 1000 kg/h, complementare al veicolo)

CAFS1000B: modello a microflusso con tubo a piastra piccolo, adatto per piccole vie aeree industriali e generatori di ossigeno medicale

CAFS3000: sensore di flusso MEMS a basso range di tipo a inserto miniaturizzato (livello sccm per gas minuscoli)
