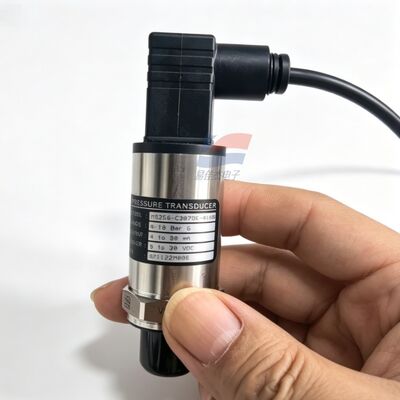

YJJ M5256-C3079E-010BG 0-10Bar Trasmettitore di pressione industriale per refrigerazione HAVC

Descrizione del prodotto:

YJJ M5256-C3079E-010BG 0-10Bar Trasmettitore di pressione industriale per refrigerazione HAVC

Caratteristiche:

M5256: M5200 Piattaforma di trasmissione di pressione in acciaio inossidabile micro-fabbricata

C3079E: Codice combinato elettrico + filettato

Digitale 3: Segnale di uscita = 4-20mA Uscita di corrente a due fili

079: connettore elettrico = DIN43650 tappo Hirschmann rettangolare di tipo A

E: filtro di processo = PT1/4 (R1/4) filtro esterno di tubo conico metrico britannico

010: Intervallo 0-10 Bar G (pressione di misura, 0-1 MPa)

B: Tipo di pressione = pressione di misura (un lato collegato all'atmosfera misura la pressione relativa)

G: Configurazione standard di protezione del circuito (connessione inversa, cortocircuito, protezione da sovratensioni EMI)

II. Parametri tecnici fondamentali delle prestazioni

1Tabella delle prestazioni di pressione

Parametri e specifiche

Intervallo di misura: 0 - 10 bar G (pressione di misura / 0 - 1000 kPa)

Accuratezza complessiva (non linearità + isteresi + ripetibilità): ±0,25% FS

Band di errore totale (TEB): ±1,0% FS su tutto l'intervallo di temperatura

Sicurezza Pressione di sovraccarico: 2 volte l'intervallo nominale (20 bar)

Pressione di rottura a prova di esplosione: 5 volte la gamma nominale (50 bar)

Tempo di risposta: < 3 ms, senza ritardo nella pressione dinamica

Drift zero a lungo termine annuale: ≤ ±0,1% FS all'anno

2Specificativi elettrici

Fabbricazione di apparecchiature per il controllo delle emissioni

Tensione di alimentazione: 9-30VDC (comune per i sistemi industriali standard 24VDC)

Limite superiore di carico: massimo 500Ω

Protezione del circuito: protezione contro il collegamento di corrente inversa, protezione contro il cortocircuito di uscita, protezione contro le sovratensioni elettromagnetiche a 10 V/m

Forza di isolamento: 100MΩ @ 500VDC

Collegamento: intonaca Hirschmann DIN43650 a 3 nuclei, facile da collegare e staccare, resistente alle vibrazioni

3Compatibilità meccanica e media

Materiale di contatto: 17-4PH in acciaio inossidabile corpo centrale integrato a microfusione, senza saldature, senza anello di tenuta in gomma, meno soggetto a perdite, resistente all'olio e all'acqua

Interfaccia di processo: PT1/4 (R1/4) filo conico esterno, combinato con tenuta di tenuta in teflon

Grado di protezione: IP67, adatto per armadi esterni e umidi

Anti-vibrazione: 20G (20 - 2000Hz); resistenza agli urti: 50G

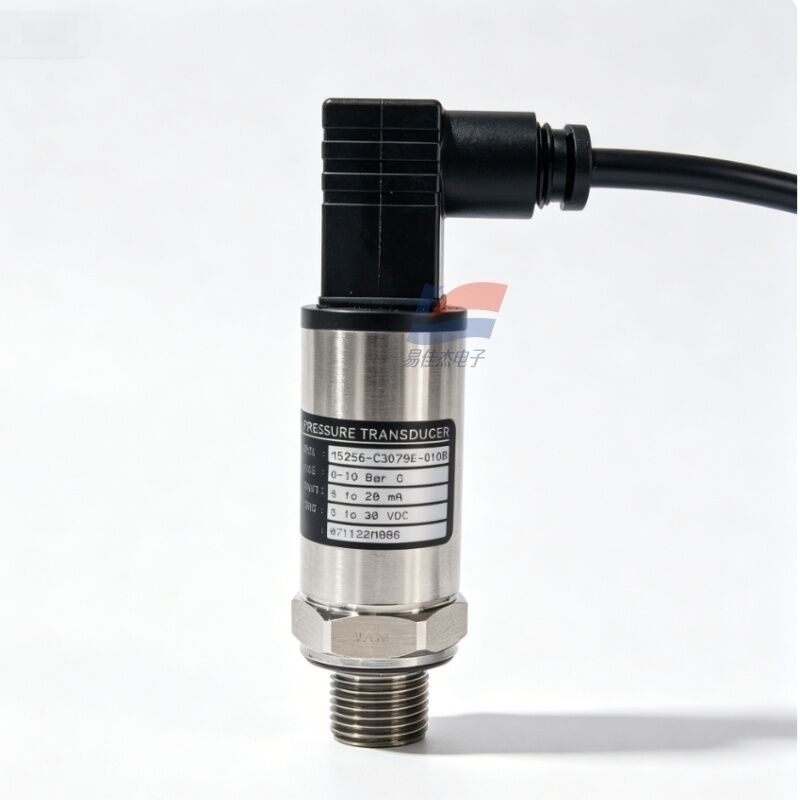

Dimensione complessiva: tipo compatto cilindrico, bordo a sei lati 24 mm, lunghezza totale 50 mm, facile installazione in uno spazio limitato per le attrezzature

Peso: circa 85 g

4. Parametri di temperatura

Temperatura di lavoro media: -40°C ~ +125°C

Intervallo di compensazione della temperatura di fabbrica: -20°C ~ +85°C (calibrazione completa dell'intervallo di temperatura, nessuna deriva significativa a temperature elevate e basse)

Temperatura di conservazione: -40°C ~ +125°C

Medi applicati: aria compressa, olio idraulico, acqua pulita, vapore a bassa pressione, fluidi corrosivi lievi e deboli

5. Certificazioni

Certificazione CE di compatibilità elettromagnetica industriale, conformità ambientale RoHS

3. Vantaggi principali del prodotto

Corpo integrato del nucleo in acciaio inossidabile: senza struttura di tenuta a anello O, resistente all'olio, al vapore acqueo, alle alte e basse temperature, con una durata di vita molto superiore ai trasmettitori di silicio a diffusione ordinari;

Fornitore di alimentazione a alta tensione 9-30VDC, compatibile con macchine utensili, compressori d'aria, armadi di controllo PLC con alimentazione a corrente continua 24V;

Protezioni integrate per circuiti multipli, nessun danno al sensore a causa di cablaggi errati o cortocircuiti durante la connessione in loco, elevato tasso di tolleranza di errore di debug;

connettore Hirschmann rettilineo impermeabile IP67, meno probabilità di allentamento o rottura in ambienti a vibrazione;

Calibrazione di fabbrica per l'intero intervallo di temperatura, altamente intercambiabile, non è necessario ricalibrare il sistema al momento della sostituzione.

4. Principali scenari di applicazione

1. attrezzature idrauliche/di automazione dell'aria (più comunemente utilizzate)

macchine per lo stampaggio a iniezione, macchine per la colata a pressione servoidraulica, sistema di controllo a circuito chiuso della pressione dell'olio;

compressori d'aria, pompe a vuoto, stabilizzazione della pressione del serbatoio di stoccaggio, controllo di avvio-arresto ad alta e bassa pressione;

Apparecchi di pressione, linee di montaggio automatizzate, raccolta della pressione dell'olio, allarme di sovrapressione.

2. climatizzazione, refrigerazione e trattamento delle acque

Trasmettitori di pressione dell'acqua per tubi di acqua fredda / acqua calda in aria condizionata centrale;

Controllo della pressione per asciugatrici, compressori d'aria;

Controllo della pressione costante per apparecchiature di depurazione dell'acqua, condotte idriche circolanti, protezione contro la carenza d'acqua.

3. attrezzature industriali generali

rilevamento della pressione a bassa pressione per piccole caldaie a vapore, apparecchiature di trattamento termico;

b. apparecchiature per il taglio, la stampa e l'imballaggio a laser;

Raccolta dei dati per apparecchi di prova a pressione, banchi di prova di invecchiamento.
