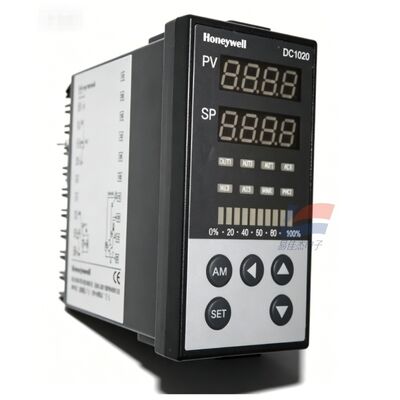

YJJ DC1020CT-30200B-E Calcolatore di temperatura PID per attrezzature di trattamento termico/forno

Descrizione del prodotto:

YJJ DC1020CT-30200B-E Misuratore di controllo della temperatura PID per apparecchiature di trattamento termico/cottura

Caratteristiche:

I. Interpretazione dei segmenti completi del modello DC1020CT-30200B-E

DC1020: dimensioni della serie 48 mm × 96 mm (pannello verticale 8/8 DIN)

CT: tipo di ingresso = T = ingresso speciale per termocoppie (K/J/R/S/B/E/N/T/W ecc. 12 tipi di termocoppie), non può essere direttamente termoresistenza PT100

3: Uscita di controllo principale OUT1 = uscita PID continua in corrente analogica da 4~20 mA

0: Seconda uscita di controllo OUT2 = Nessuna

2: Canale di allarme = 2 relè indipendenti per allarme (AL1 + AL2)

00: Nessuna uscita del trasduttore, nessuna impostazione remota esterna SP

B: Comunicazione RS485 Modbus-RTU integrata (può essere collegata in rete al PLC/touch screen)

E: interfaccia del menu operativo in inglese

II. Parametri elettrici dell'hardware principale

1. Ingresso termocoppia (standard CT)

Termocoppie compatibili: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, per un totale di 12 tipi

Precisione della misurazione: fondo scala ±0,5% FS, risoluzione del display 0,1℃

Periodo di campionamento: 250ms/ora

Rilevamento guasti: il circuito aperto della termocoppia attiva automaticamente l'allarme di guasto

2. Uscita di controllo principale PID (4~20 mA)

Specifiche di uscita: 4~20 mA CC, carico massimo 500 Ω, regolazione proporzionale continua senza contatto

Intervallo parametri PID:

Banda proporzionale P: 0~200% (P=0 è il controllo ON/OFF)

Integrale I: 0~3600 s; Differenziale D: 0~900s

Supporta l'autotuning automatico AT, manuale/automatico senza commutazione A/M

Periodo di uscita: 0 s (l'uscita corrente non ha ritardo meccanico, adatta per valvola proporzionale elettrica, alimentazione di regolazione SCR)

3. Due relè di allarme (AL1, AL2)

Specifiche del contatto: SPDT unipolare a doppia via, carico resistivo 3 A / 240 V CA

17 modalità di allarme integrate: valore assoluto limite superiore e inferiore, allarme di deviazione, guasto di circuito aperto, circuito aperto del riscaldatore, avviso di standby, ecc.

È possibile impostare separatamente due soglie indipendenti, una per lo spegnimento per sovratemperatura, una per il promemoria di avviso

4. Comunicazione Modbus RS485 (funzione principale dopo il suffisso B)

Specifiche:
