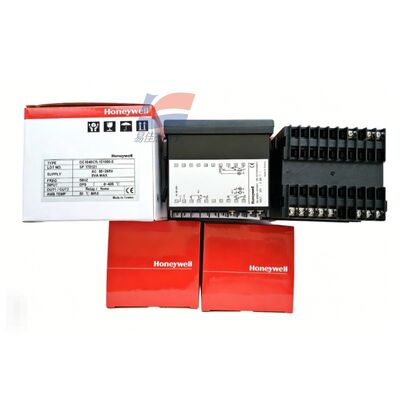

YJJ DC1040CR-701000-E Misuratore di temperatura PID per apparecchiature di combustione

Descrizione del prodotto:

YJJ DC1040CR-701000-E Misuratore di controllo della temperatura PID per apparecchiature di combustione

Caratteristiche:

I. Interpretazione dei segmenti completi del modello DC1040CR-701000-E

DC1040: dimensioni del pannello 96 mm × 96 mm (quadrato 1/4 DIN), tubi digitali a doppia fila + display con raggio di uscita

CR: Tipo di ingresso = R Resistenza termica RTD dedicata, supporta PT100/JPT100/JPT50, non è possibile collegare direttamente termocoppie/segnale lineare 4-20 mA

7: Uscita di controllo principale OUT1 = Uscita di azionamento avanti/indietro del motore a tre cifre (controlla la valvola di regolazione proporzionale elettrica, doppia uscita con contatto aperto/chiuso)

0: Seconda uscita di controllo OUT2 = Nessuna

1: Canale di allarme = 1 uscita allarme relè SPDT (AL1)

00: Nessuna uscita del trasduttore, nessuna impostazione remota esterna SP

0: Nessuna funzione di comunicazione Modbus RS485, solo funzionamento locale della macchina singola

E: interfaccia operativa del menu in inglese

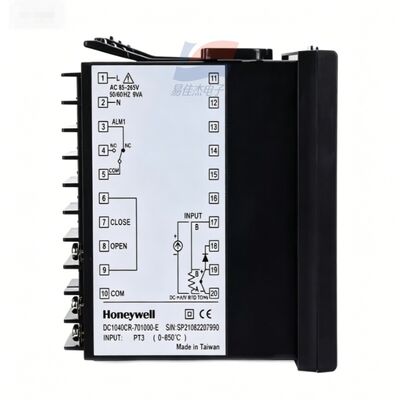

II. Parametri elettrici dell'hardware principale

1. Ingresso resistenza termica PT100 (standard CR)

Supporta RTD: resistenza termica a tre fili PT100, JPt100, JPt50

Intervallo di misurazione della temperatura: -199,9 ℃ ~ +800,0 ℃, risoluzione 0,1 ℃ Precisione di misurazione: ±0,5% del fondo scala

Rilevamento interruzione linea: allarme automatico di guasto attivato dal circuito aperto della resistenza termica

Periodo di campionamento: 250ms/ora

2. Uscita di controllo della valvola motorizzata a tre vie (uscita 7, caratteristica principale)

Modulo di uscita: due set di contatti relè indipendenti (valvola aperta/valvola chiusa), che azionano la valvola del motore elettrico proporzionale

Portata contatti: carico resistivo 3A/240VAC

Logica di controllo: impulsi di attivazione/disattivazione automatica dell'uscita PID, calcolo automatico del grado di apertura della valvola, regolazione a circuito chiuso della temperatura costante

Supporta la personalizzazione del tempo di corsa della valvola (0~1000 secondi), compatibile con valvole elettriche a due vie/tre vie per vapore/acqua calda

Supporta l'autotuning automatico AT, la commutazione manuale/automatica indisturbata A/M

Parametri PID regolabili:

Banda proporzionale P: 0~200%; Integrale I: 0~3600 s; Derivata D: 0~900s

3. Relè allarme monocanale AL1

Contatto: SPDT unipolare a doppia via, 3 A / 240 V CA

17 modalità di allarme integrate: limite superiore, limite inferiore, allarme deviazione, circuito aperto sensore, avviso standby

Può impostare in modo indipendente la soglia di allarme, utilizzata per lo spegnimento per sovratemperatura, il collegamento di avvisi acustici e luminosi

4. Alimentazione e ambiente

Alimentazione: universale AC85~264V 50/60Hz ad ampio raggio, massimo 8VA; alimentatore in corrente continua DC15~55VDC opzionale

Ambiente di lavoro: 0~50℃, umidità 20~90% RH senza condensa

Protezione: Pannello frontale IP65, terminali pannello posteriore IP30; anti-sovratensione EMC industriale, interferenze del motore

Memorizzazione dei parametri: memorizzazione permanente EEPROM dopo un'interruzione di corrente, senza necessità di batteria di backup

5. Display e tasti uomo-macchina

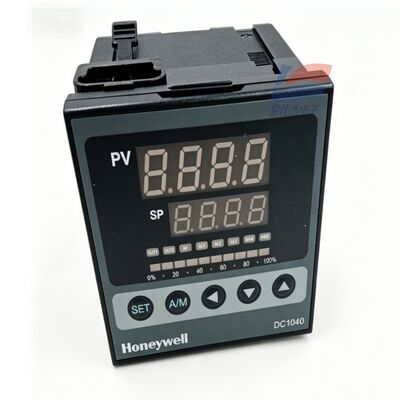

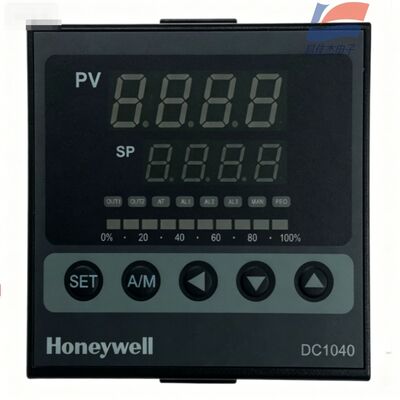

Tubi digitali doppi a 4 cifre: temperatura effettiva PV della riga superiore, temperatura impostata SP della riga inferiore

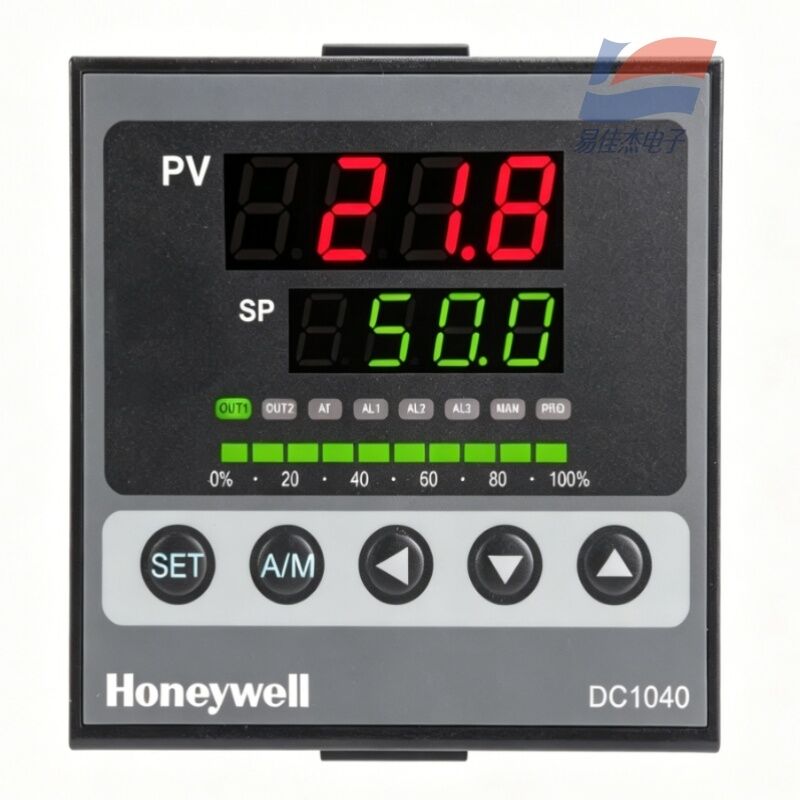

Colonna LED a 10 segmenti: visualizza in modo intuitivo il rapporto di uscita di apertura della valvola da 0 a 100%.

Tasti del pannello: impostazione SET, commutazione manuale-automatica A/M, tasti di regolazione su e giù

Spie di stato: comando valvola OUT, autotaratura AT, allarme AL1, modalità manuale MAN

6. Dimensioni meccaniche

Pannello: 96×96 mm; Apertura del mobile: 92×92 mm; Profondità totale 95 mm

Specifiche:
