YJJ DC1040CL-301000-E PID Process Controller per il controllo preciso della temperatura industriale

Descrizione del prodotto:

YJJ DC1040CL-301000-E PID Process Controller per il controllo preciso della temperatura industriale

Caratteristiche:

I. Spiegazione completa della segmentazione del modello: DC1040CL-301000-E

DC1040: dimensioni di serie 96 mm × 96 mm (1/4 pannello quadrato DIN), tubi digitali a due file + display a colonna luminosa di uscita 0~100%

CL: Tipo di ingresso = ingresso analogo lineare lineare, supporta solo segnali trasmettitori industriali da 4~20mA, 0~5V, 0~10V; non può essere collegato direttamente a termocoppie / termoresistori PT100

3: uscita di controllo principale OUT1 = 4~20mA uscita di corrente analogica continua PID (senza regolazione proporzionale di contatto)

0: seconda uscita di comando OUT2 = nessuna uscita di comando aggiuntiva

1: canale di allarme = 1 allarme a doppio lancio monopolare SPDT (AL1)

00: Nessuna uscita del trasduttore, nessuna funzione esterna di regolazione a distanza SP

0: Nessuna interfaccia di comunicazione RS485 Modbus-RTU, solo funzionamento locale di una singola macchina, non supporta la rete remota PLC

E: Interfaccia del menu di funzionamento in inglese

II. Parametri di prestazione elettrica dell'hardware di base

1. CL Input analogo lineare (Core Feature)

Segnali supportati: 4~20mA DC, 0~5V DC, 0~10V DC segnali del trasduttore industriale standard (compatibile con il trasduttore di pressione M5256, il flussometro a vortice VY400, il modulo del transduttore di ossigeno/gasso 4-20mA)

Accuratezza di misura: scala completa ±0,5% FS, decimale 0,01/0,1/1 regolabile

Periodo di campionamento: 500 ms/ora

Impedenza di ingresso di corrente: ≤ 100Ω; impedenza di ingresso di tensione ≥ 100kΩ

Rivelazione del guasto: la perdita del segnale di ingresso attiva automaticamente l'allarme di guasto AL1

2. PID Main Control 4~20mA Corrente di uscita (Codice 3)

Specificità di uscita: 4~20mA DC, impedenza di carico massima 500Ω, lineare continua senza regolazione a contatto

Algoritmo PID: PID standard + saturazione anti-integrale, supporta l'autotunning automatico AT, manuale / automatico senza disturbi di commutazione A / M

Intervallo regolabile dei parametri PID:

Band P proporzionale: 0~200% (P=0 è il comando a due posizioni dell'interruttore ON/OFF)

Integrale I: 0~3600s; derivato D: 0~900s

L'uscita non presenta usura meccanica, adatta alle condizioni di regolazione continua ad alta frequenza

3. relè di allarme monocanale AL1

Specificità del contatto: SPDT a doppio lancio a polo singolo, carico resistivo 3A/240VAC

17 modalità di allarme integrate: limite superiore e inferiore dei valori assoluti, limite di eccesso di deviazione, interruzione del segnale, avviso di standby, ecc.

Impostazione indipendente della soglia, può essere collegata ad allarmi acustici e luminosi, taglio di valvole solenoidi, circuiti di spegnimento dell'apparecchiatura

4. Specificativi di alimentazione e ambiente

Fornitura di corrente: AC85~264V 50/60Hz, consumo di corrente totale massimo 8VA; corrente continua DC15~50V opzionale

Temperatura dell'ambiente di funzionamento: 0~50°C; conservazione -20~+65°C

Umidità: 20~85% RH, senza condensazione

Grado di protezione: pannello anteriore IP65, terminali di cablaggio posteriori IP30

Compatibilità elettromagnetica: certificazione CE EMC industriale, resistente alle interferenze da sovraccarico del motore, del convertitore di frequenza

Immagazzinamento dei parametri: EEPROM spento salva i parametri in modo permanente, non è necessaria una batteria di riserva

5Display e tasti uomo-macchina

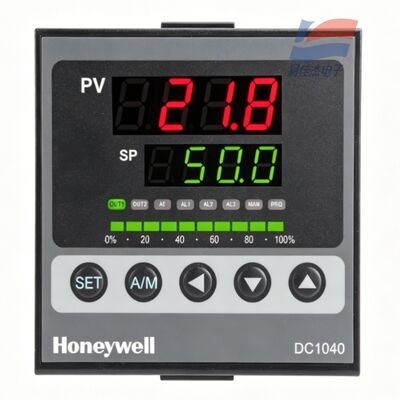

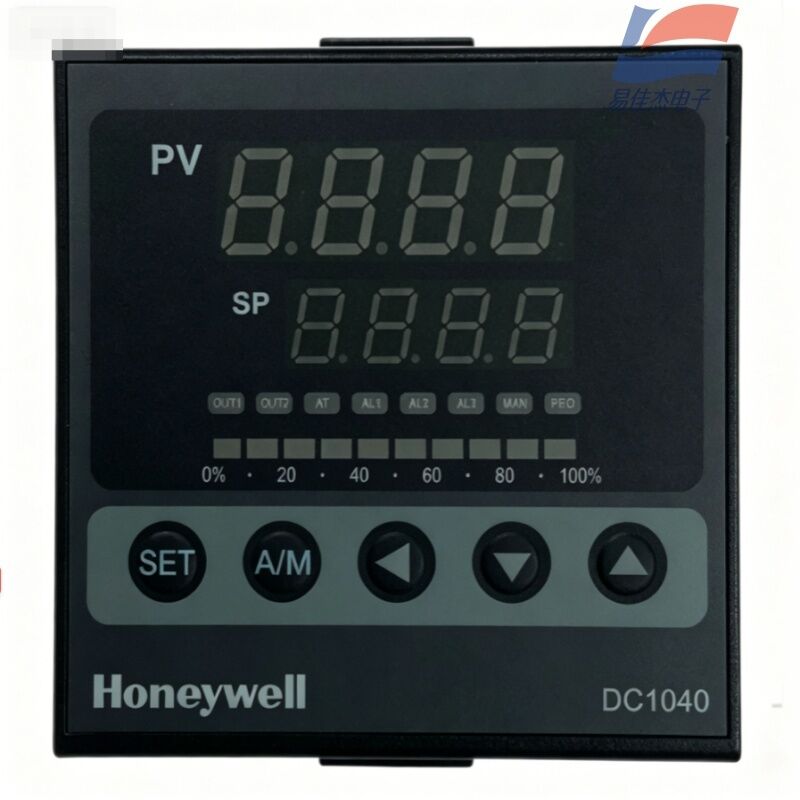

Tubi digitali a doppia base a 4 cifre: valore di misurazione in tempo reale PV della riga superiore, valore di impostazione del processo SP della riga inferiore

10 segmenti colonna di luce verde LED: visualizzare in modo intuitivo 0~100% rapporto di potenza di uscita PID

Taste di funzionamento: impostazione SET, commutazione manuale/automatica A/M, taste di aumento/diminuzione su e giù, luci di indicatore di stato: OUT - uscita di comando principale, AT - auto-tuning, AL1 - allarme, MAN - modalità manuale

6Dimensioni dell'impianto meccanico

Disposizione del pannello: 96 (W) × 96 (H) mm

Apertura dell'armadio di controllo: 92 × 92 mm

profondità totale: 95 mm

III. Vantaggi fondamentali del prodotto

Controller specializzato per segnali lineari: non limitato al controllo della temperatura, può eseguire la regolazione PID a circuito chiuso per pressione, flusso, livello e concentrazione del gas,compatibile con tutti gli trasmettitori di tipo di uscita da 4 a 20 mA;

4-20mA di uscita di corrente senza contatto, con una durata di vita molto più lunga rispetto alla uscita di contatto del relè, compatibile con valvole proporzionali elettriche, regolazione della potenza a stato solido SCR,e ventilatori a frequenza variabile;

5Automatizzazione delle piccole apparecchiature autonome

Un processo completo a circuito chiuso può essere realizzato senza l'uso di PLC: trasmettitore raccoglie segnali → calcolo PID strumento → 4-20mA azionare l'attuatore,e il relè di allarme serve come blocco di sicurezza.

Specificità:
