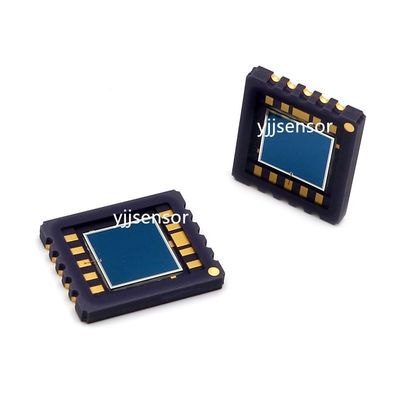

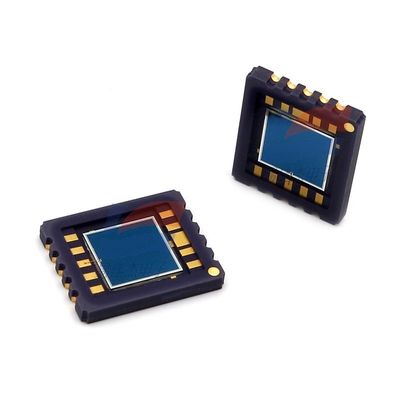

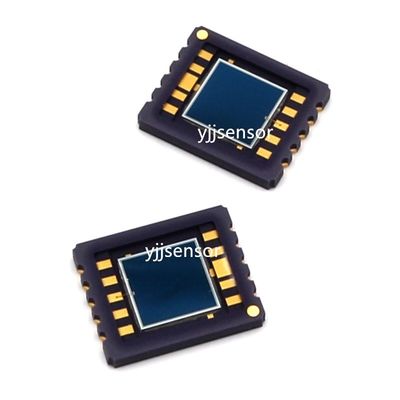

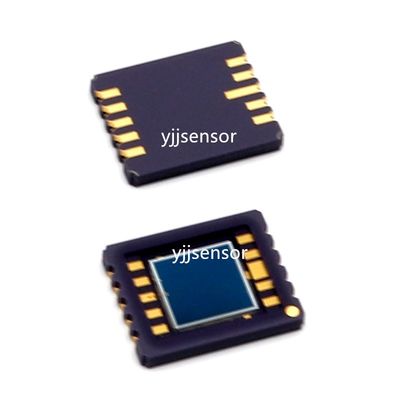

YJJ S5990-01 Misurazione della posizione ottica del fotodiodo del rilevatore sensibile alla posizione PSD bidimensionale

Descrizione del prodotto:

YJJ S5990-01 Fotodiodo bidimensionale PSD sensore di posizione per misurazione ottica della posizione

Caratteristiche:

Tipo di dispositivo: PSD bidimensionale a quattro lati (detettore sensibile alla posizione, tipo di fotodiodo speciale)

Differenza tra modelli

S5990-01: modello per il montaggio su vassoio e superficie di scarico;

S5990-11: modello di produzione per il montaggio della superficie del nastro a rotolo;

La stessa serie di grandi dimensioni: S5991-01 (9×9 mm di superficie fotosensibile)

Principio fondamentale

Quando la macchia luminosa cade su una qualsiasi posizione della superficie fotosensibile di 4x4 mm,i quattro percorsi dell'anodi X1/X2/Y1/Y2 di uscita della fotocorrente corrispondono linearmente alle coordinate del punto luminosoIl circuito di back-end calcola il rapporto delle quattro correnti e può calcolare le coordinate X e Y bidimensionali precise, senza la necessità di una matrice di pixel, rilevamento continuo della posizione,e la velocità di risposta è estremamente veloce.

II. Parametri del nucleo ottico ed elettrico (Ta = 25°C, condizioni di prova standard)

1- parametri spettrali ottici tabella

Parametri Specifiche tipiche

Area fotosensibile effettiva 4 mm × 4 mm

Intervallo di risposta spettrale 320 ~ 1100nm (ultravioletto a vicino infrarosso)

lunghezza d'onda di risposta di picco λp 960nm (compatibile con laser a infrarossi 905/960nm)

Sensibilità di risposta massima 0,6 A/W

2. prestazioni di rilevamento della posizione tabella

Parametri Indicatori

Errore di rilevamento della posizione ±70μm (tipico), massimo ±150μm

Flusso fotovoltaico di saturazione 500μA (VR=5V, carico 1kΩ)

Resistenza interpolare 7kΩ (0,1V bias)

Tempo di risposta al sollevamento tr 1μs (tracciamento spot ad alta velocità)

Capacità di giunzione terminale 70~150 pF

ID di corrente scura (VR=5V) Tipico 0,5nA, massimo 10nA (basso rumore, adatto a luce debole)

3. Parametri limitanti del palo

Tensione massima di distorsione inversa: 20V (tensione di lavoro convenzionale raccomandata 5V)

Temperatura di funzionamento: -20°C ~ +60°C

Temperatura di conservazione: -40°C ~ +80°C

Spessore dell'imballaggio: imballaggio a superficie in ceramica ultra-sottile da 1,26 mm, compatibile con la saldatura SMT

Materiale delle finestre: resina di silicone (migliore trasmissione della luce ultravioletta rispetto all'epossidica)

4. Definizioni di pin (10 pin di montaggio superficiale)

Anodo X1

NC a piedi vuoti

Anodo X2

NC a piedi vuoti

Catodo Catodo comune

NC a piedi vuoti

Anodo Y1

NC a piedi vuoti

Anodo Y2

NC a piedi vuoti
