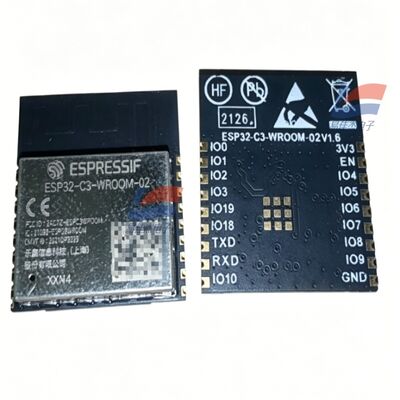

YJJ ESP32-C3-WROOM-02-N4 Wi-Fi a 2,4 GHz + modulo wireless Bluetooth BLE5.0

Descrizione del prodotto:

YJJ ESP32-C3-WROOM-02-N4 Modulo wireless WiFi + Bluetooth BLE5.0 da 2,4 GHz

Caratteristiche:

I. Informazioni di base

Produttore del marchio: Espressif (Shanghai, Cina)

Interpretazione del modello

ESP32-C3: chip di controllo principale single-core RISC-V integrato

WROOM-02: serie di moduli wireless SMD standard

N4: Flash Quad SPI da 4 MB, intervallo di temperatura industriale: -40 ℃ ~ + 85 ℃

Antenna: antenna PCB integrata (nessuna presa U.FL, differenziata dal suffisso 02U per il modello di antenna esterna)

Confezione: modulo a montaggio superficiale SMD a 19 pin, dimensioni 18×20×3,2 mm

II. Parametri hardware principali

1. Processore e archiviazione

CPU: single-core RISC-V a 32 bit, massimo 160 MHz

ROM: 384KB

SRAM: 400KB (cache da 16KB) + SRAM RTC da 8KB

Flash: 4MB (N4 rappresenta 4M, N8 è 8M)

Oscillatore a cristallo ad alta precisione integrato da 40 MHz Sistemi Espressif

2. Comunicazione wireless (Wi-Fi + BLE doppia)

Wi-Fi 2.4G

Standard: 802.11b/g/n, 1T1R

Larghezza di banda: 20 MHz/40 MHz, velocità massima 150 Mbps

Canale: 2412~2484 MHz (1~13 canali)

Modalità: Station / SoftAP / Hybrid Dual Mode, supporta 4 Wi-Fi virtuali

Potenza di trasmissione: 20,5 dBm; Sensibilità di ricezione: 105 dBm

Funzioni: portata FTM, WMM, aggregazione di frame, diversità di antenna

Bluetooth 5.0 BLE

Velocità: 125K/500K/1M/2Mbps

Supporto: BLE Mesh, estensione broadcast, set multi-broadcast

Antenne Wi-Fi/Bluetooth condivise, programmazione di coesistenza integrata, nessuna interferenza reciproca Sistemi Espressif

3. Risorse periferiche (15 GPIO)

Tutti i GPIO sono riprogrammabili, periferiche hardware integrate:

Comunicazione: UART×2, I2C, SPI, audio I2S, TWAI (CAN2.0), USB (porta seriale/debug JTAG a doppio scopo)

Analogico: ADC SAR a 8 canali (12 bit), sensore di temperatura su chip integrato

Controllo: multi-uscita LED PWM, telecomando a infrarossi, DMA generale, watchdog hardware, timer

3 GPIO per fissare i pin di configurazione di avvio, selezione della modalità di accensione Sistemi Espressif

4. Consumo elettrico ed energetico

Tensione di alimentazione: 3,0 V ~ 3,6 V (tipico 3,3 V)

Corrente di trasmissione di picco: 280~345 mA

Corrente di ricezione Wi-Fi: 82 mA

Sospensione a basso consumo: sospensione profonda RTC solo a diversi livelli μA, adatta per dispositivi a batteria

Temperatura di funzionamento: -40℃ ~ +85℃ (la serie N è un normale grado industriale; H4 è un modello ad alta temperatura -40~105℃)

Livello di resistenza alla polvere: MSL3, compatibile con saldatura a riflusso a montaggio superficiale

5. Imballaggio strutturale

Montaggio superficiale a 19 pin, copertura metallica anti-interferenza

L'antenna PCB integrata, senza necessità di antenna esterna aggiuntiva, semplifica la struttura complessiva

III. Tabella per la rapida differenziazione dei modelli di serie simili

Modello Intervallo di temperatura dell'antenna flash

ESP32-C3-WROOM-02-N4 PCB montato su scheda da 4 MB -40~85 ℃

ESP32-C3-WROOM-02-N8 PCB montato su scheda da 8 MB -40~85 ℃

ESP32-C3-WROOM-02U-N4 Antenna U.FL esterna da 4 MB -40~85℃

ESP32-C3-WROOM-02-H4 PCB montato su scheda da 4 MB -40~105 ℃ (alta temperatura)

Quattro. Vantaggi principali del prodotto

Architettura aperta RISC-V, nessun costo di licenza ARM, costi inferiori e prestazioni con costi di produzione più elevati

Modulo singolo Wi-Fi + BLE, supporta l'accoppiamento Bluetooth, trasmissione dati wireless, rete Mesh

Periferiche ricche: possono collegare direttamente sensori, display, motori, bus CAN, altoparlanti audio

Consumo energetico in modalità standby estremamente basso, adatto per dispositivi portatili alimentati da batteria al litio

Dimensioni compatte, design schermato, certificazioni facili da superare per elettrodomestici/elettromagnetismo industriale

Framework di sviluppo open source ESP-IDF e Arduino ufficiali di LeCang, soglia di sviluppo bassa

Cinque. Principali scenari applicativi

1. Casa intelligente (scenario di utilizzo massimo)

Prese intelligenti Wi-Fi, interruttori, controller di illuminazione, motori per tende

Terminali di rete per sensori di umidità della temperatura/infrarossi umani/gas

Piccoli elettrodomestici intelligenti: umidificatori, purificatori, distributori d'acqua, pediluvi

2. Automazione industriale (compatibile: ampio intervallo di temperature da 40 a 85 ℃)

Terminale di acquisizione wireless industriale: raccoglie dati di tensione, corrente, temperatura, umidità, sensori di gas (accoppiato con SO-E2-960, sensori di gas MSA consultati in precedenza)

Gateway wireless CAN bus, monitoraggio remoto delle apparecchiature, modulo di trasmissione da 485 a Wi-Fi

Trasmissione dati wireless per strumenti, caricamento dati wireless per strumenti di ispezione

3. Elettronica di consumo e dispositivi indossabili

Bracciale Bluetooth/Wi-Fi dual mode, rilevatori sanitari, bilance

Lettori vocali wireless, altoparlanti Bluetooth, dispositivi audio I2S

Dispositivi di controllo remoto, gateway di inoltro a infrarossi

4. Raccolta dell'Internet delle cose, apparecchiature di sicurezza

Collettori a bassa potenza alimentati a batteria (monitoraggio dell'ambiente sul campo, umidità della temperatura del magazzino)

Controllo accessi wireless, allarme rilevamento presenza persona, scheda secondaria telecamera

Dispositivi condivisi (power bank, scheda di comunicazione per il posizionamento del bike sharing)

5. Istruzione, sviluppo fai-da-te

Pannello di sviluppo didattico per l'Internet delle cose, progetti di maker, piattaforma sperimentale di controllo wireless
