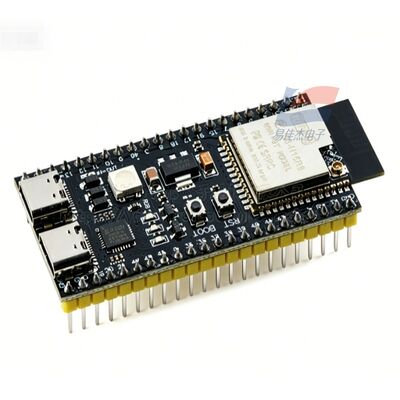

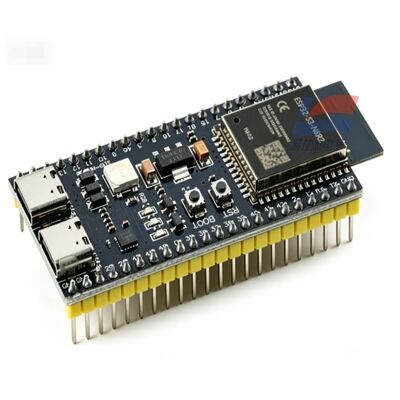

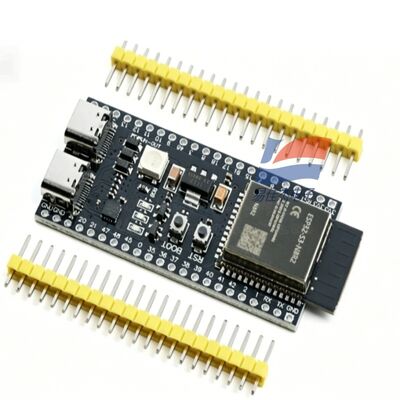

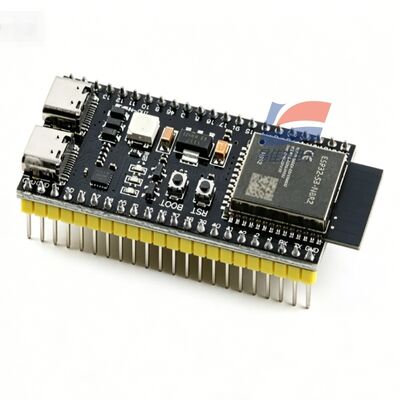

YJJ ESP32-S3-DevKitC-1-N16R8 Development Board WiFi + Bluetooth Dual-Core MCU/AI Smart Device dedicato

Descrizione del prodotto:

Scheda di sviluppo YJJ ESP32-S3-DevKitC-N16R8 - Funzionalità Bluetooth WIFI wireless per dispositivo intelligente MCU dual-core a 32 bit AI

Caratteristiche:

I. Informazioni di base

Interpretazione del modello

ESP32-S3: una nuova generazione di chip di controllo principale dual-core con accelerazione vettoriale AI

DevKitC-1: scheda di sviluppo standard per uso generico, con tutti i pin esposti, alimentatore USB-C per il download

N16: Flash Quad SPI da 16 MB (archiviazione programma/web/modello AI)

R8: PSRAM ottale da 8 MB (cache molto grande, essenziale per fotocamere/voce/inferenza AI)

Modulo: ESP32-S3-WROOM-1-N16R8, con antenna PCB integrata

II. Parametri hardware principali

1. Elaborazione del controllo principale (vantaggi di AI Core)

CPU: Xtensa LX7 dual-core a 32 bit, velocità di clock massima 240 MHz

Hardware esclusivo: set di istruzioni vettoriali AI integrato (ESP-NN), accelera in modo specifico gli algoritmi di reti neurali, voce e immagini

Memoria incorporata: 512 KB SRAM + 384 KB ROM + 8 KB di memoria RTC a bassa velocità

Memoria esterna: 16 MB Flash + 8 MB PSRAM ottale ad alta velocità (memoria di fascia alta della stessa serie)

Basso consumo energetico: Deep Sleep solo 5μA, supporta lo standby del dispositivo con batteria a lungo termine

2. Comunicazione wireless (WiFi + BLE doppia modalità)

Wi-Fi 2.4G

Standard: 802.11 b/g/n 1T1R, larghezza di banda 20/40 MHz, picco 150 Mbps

Modalità: STA/AP/Mista, MQTT, HTTP, aggiornamento remoto OTA, servizio web

Bluetooth 5.0 BLE

Velocità: 125K/500K/1M/2Mbps, supporta BLE Mesh, accoppiamento trasmissione Bluetooth, audio Bluetooth

Coesistenza radio: programmazione hardware WiFi/Bluetooth, funziona senza interferenze

3. Risorse periferiche (tutti i pin esposti, compatibili con le periferiche AI)

GPIO: 36 I/O per uso generale, 33 disponibili, tutti supportano la riassegnazione

Interfacce di comunicazione: 3 UART, 2 I2C, SPI, audio I2S, TWAI (CAN2.0), USB OTG

Periferica analogica: 20 ADC SAR a 12 bit, sensore di temperatura su chip

Multimedia: hardware PWM, driver schermo LCD, interfaccia DVP della fotocamera, ricetrasmettitore a infrarossi

Standard integrato: USB-C (alimentazione + download + porta seriale), luci RGB WS2812 programmabili, pulsante reset/BOOT

4. Elettrico e ambientale

Alimentazione: ingresso USB 5 V, nucleo chip 3,3 V

Temperatura operativa: -40 ℃ ~ +85 ℃, soddisfa gli standard delle apparecchiature industriali

Supporto allo sviluppo: ESP-IDF, Arduino, MicroPython completamente open source, perfettamente compatibile con il firmware dei dispositivi intelligenti AI

III. Valore core di memoria estremamente ampio di N16R8 (diverso dalle normali versioni di fascia bassa N4/N8)

Flash da 16 MB: può memorizzare modelli vocali offline, risorse web statiche, firmware multiplo, file system di grandi dimensioni, supporta l'aggiornamento OTA completo

PSRAM da 8 MB: cache immagini/audio estremamente grande, funzionamento regolare delle immagini della telecamera, voci multiple nel microfono, inferenza AI TensorFlow Lite

La normale versione Flash da 4 MB senza PSRAM non può eseguire progetti vocali offline, riconoscimento facciale, fotocamere ad alta definizione, il dispositivo intelligente AI deve essere configurato con N16R8

IV. Funzionalità AI Core (funzione principale del dispositivo intelligente)

1. Interazione vocale offline (ESP-SR Voice Framework) Riconoscimento locale delle parole di attivazione offline (non è richiesta alcuna connessione Internet)

Cancellazione dell'eco AEC, riduzione del rumore, riconoscimento dei comandi vocali con parole chiave

Annuncio vocale offline cinese/inglese, con uscita audio I2S dell'altoparlante

2. Visione artificiale locale (TFLite Micro)

Connettiti alle telecamere OV2640/OV5640, esegui i modelli leggeri localmente:

Rilevamento del corpo umano, riconoscimento dei volti, classificazione degli oggetti, riconoscimento delle azioni

Cache PSRAM da 8 MB per immagini ad alta definizione, inferenza locale a bassa latenza, nessuna necessità di caricamento sul cloud

3. Concorrenza multi-task dell'intelligenza artificiale

Divisione del lavoro dual-core: un core per la rete wireless, un core per il calcolo dell'intelligenza artificiale locale, ottenendo contemporaneamente interazione vocale + riconoscimento della fotocamera + controllo del dispositivo IoT

5. Applicazioni tradizionali (compresi i dispositivi intelligenti AI)

1. Dispositivo intelligente AI/assistente vocale offline (obiettivo principale)

Attivazione vocale offline, controllo vocale di luci/prese/elettrodomestici, segnalazione vocale di domande e risposte su temperatura/umidità/dati gas

Robot vocale AI desktop, macchina vocale per l'educazione precoce dei bambini, controllo centrale della casa intelligente offline

2. Attrezzatura fotografica con intelligenza artificiale visiva

Riconoscimento facciale intelligente per il controllo degli accessi, allarme di rilevamento del corpo umano, riconoscimento delle merci in magazzino, monitoraggio degli animali domestici

Ispezione visiva di apparecchiature industriali, caricamento wireless di immagini di rilevamento gas (搭配 SO-E2-960, sensori di gas MSA 1012121X)

3. Terminale IoT per la casa intelligente

Interruttori intelligenti, pannelli di regolazione, gateway di raccolta temperatura/umidità/gas, collegamento completo Bluetooth Mesh

Controllo centrale touchscreen, telecomando universale a infrarossi (controllo vocale per condizionatori/TV)

4. Raccolta dati industriali (ampio intervallo di temperature - 40~85℃)

Terminale di raccolta wireless del sensore gas, gateway 485/CAN a WiFi, monitoraggio remoto del dispositivo

Fusione dati multisensore, allarme anomalo AI locale (promemoria vocale per gas eccessivo)

5. Creatori/sviluppo educativo

Concorso IoT universitario, esperimento di insegnamento vocale visivo con intelligenza artificiale, piattaforma di sviluppo Python/MicroPython

Auto vocale, robot per il riconoscimento delle immagini, dispositivo di monitoraggio della batteria a basso consumo

6. Apparecchiature audio multimediali

Altoparlante Bluetooth WiFi dual-mode, lettore vocale offline, terminale di riduzione del rumore di registrazione
