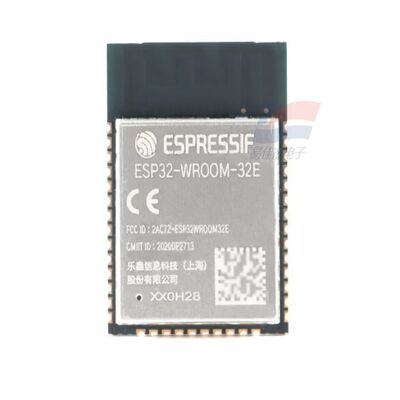

YJJ ESP32-WROOM-32E Dual-Core WiFi & Bluetooth MCU Module - LoT Wireless Module

Descrizione del prodotto:

Modulo MCU WiFi e Bluetooth dual-core YJJ ESP32-WROOM-32E - Modulo wireless IoT

Caratteristiche:

ESP32: il chip di controllo principale dual-core LX6 di prima generazione

WROOM-32: serie di moduli wireless standard

E: Silicio ottimizzato V3 (sostituisce il vecchio 32D, corregge bug hardware, aggiornamenti RF e sicurezza)

Antenna: antenna PCB integrata; suffisso UE = con presa antenna esterna U.FL

Versione Flash: N4 (4MB) / N8 (8MB) / N16 (16MB)

Versione R2 opzionale: PSRAM integrata da 2 MB, adatta per la memorizzazione nella cache di voce e immagini

II. Parametri hardware principali

1. Controllo principale e archiviazione

CPU: Xtensa LX6 dual-core a 32 bit, frequenza regolabile da 80 a 240 MHz, domini di alimentazione indipendenti dual-core

Memoria interna: 448KB ROM + 520KB SRAM + 16KB RTC SRAM

Flash: standard da 4 MB, flash SPI opzionale da 8 MB/16 MB

Modello R2 di fascia alta: PSRAM ottale aggiuntiva da 2 MB (per la memorizzazione nella cache di voce e fotocamera)

Coprocessore ULP a bassissimo consumo: raccoglie in modo indipendente i dati del sensore in modalità di sospensione, standby a livello di microampere per l'intera macchina

2. WiFi 2.4G + WiFi Bluetooth doppia modalità

Standard: 802.11 b/g/n 1T1R, massimo 150 Mbps

Canali operativi: 2412~2484 MHz, supporta STA/AP/Misto, WiFi Mesh, aggiornamento remoto OTA

Ottimizzazione radio: aggiornamento del circuito di abbinamento dell'antenna 32E rispetto a 32D, connessioni simultanee più stabili per più dispositivi

Bluetooth 4.2 (BR/EDR + BLE)

Supporta BLE Mesh, accoppiamento trasmissione Bluetooth, codifica audio SBC, anti-interferenza salto di frequenza AFH

Può funzionare contemporaneamente con WiFi e Bluetooth, nessun conflitto nella programmazione della coesistenza radio hardware

3. Risorse periferiche (fino a 26 GPIO)

Tutte le matrici GPIO sono liberamente riutilizzabili, periferiche hardware integrate:

Comunicazione: 3 UART, I2C, SPI, audio I2S, TWAI (CAN2.0), SDIO

Analogico: 8 ADC SAR a 12 bit, 2 DAC a 8 bit, sensore tattile capacitivo

Controllo: 16 LED PWM, PWM specifico del motore, ricetrasmettitore a infrarossi, contatore di impulsi, watchdog hardware

Supporta l'espansione periferica della scheda SD per l'archiviazione di grandi capacità

4. Elettricità, dimensioni e ambiente

Alimentazione: 3,0~3,6 V (tipico 3,3 V)

Dimensioni: 18×17,5×3,2 mm, montaggio superficiale SMD standard da 38 pin, copertura schermante in metallo

Temperatura operativa: versione standard - 40℃~+85℃; versione ad alta temperatura fino a -40℃~+105℃

Livello di resistenza all'umidità: MSL3, supporta la produzione in serie di saldatura a rifusione

Certificazioni: BQB Bluetooth, radiofrequenza FCC/CE, RoHS

III. Punti di upgrade del 32E rispetto al precedente core 32D

Aggiornamento chip V3 in silicio: risolve l'anomalia di avvio del cristallo, crash della cache PSRAM, bug di disconnessione Bluetooth

Miglioramento della sicurezza: supporta Secure Boot V2, crittografia hardware Flash, adatto per dispositivi di rete commerciali

Ottimizzazione radio: maggiore interferenza anti-elettromagnetica, miglioramento significativo della stabilità WiFi dei dispositivi con custodia metallica

Software completamente compatibile: le definizioni dei pin rimangono invariate, possono essere sostituite direttamente pin-to-pin con 32D, non è necessario modificare il PCB

Stabilità dell'offerta: Espressif promuove principalmente il modello di produzione di massa, 32D viene gradualmente interrotto, nuovi progetti preferiscono 32E

IV. Distinzione semplice dalla tabella ESP32-S3 / ESP32-C3

Differenze chiave della posizione centrale del modello

ESP32-WROOM-32E Modulo IoT generale Dual-core LX6, nessuna accelerazione hardware AI, periferiche complete, elevato rapporto costo-prestazioni

ESP32-C3-WROOM-02 IoT minimo RISC-V single-core a basso costo, di dimensioni più piccole, adatto solo per una semplice rete di sensori

ESP32-S3-WROOM-1 Dual-core LX7 specializzato per voce/visione AI con istruzioni vettoriali AI, supporta fotocamera DVP, PSRAM di grandi dimensioni

V. Scenari applicativi tradizionali

1. Casa intelligente (scenario più comune)

Prese intelligenti, interruttori a parete, controllo dell'illuminazione RGB, motori per tende, gateway di rilevamento di temperatura/umidità/presenza umana; Accoppiamento Bluetooth + telecomando WiFi, collegamento Mesh completo.

Gateway wireless da 2.485/CAN a WiFi, monitoraggio remoto di apparecchiature industriali

3. Dispositivi audio e vocali

Altoparlante Bluetooth WiFi dual-mode, terminale per annunci vocali, riconoscimento vocale semplice, lettore MP3; La versione PSRAM può memorizzare nella cache i flussi audio.

4. Automazione industriale

Registratore dati industriali, raccolta stato apparecchiature, monitoraggio online temperatura/umidità/pressione, espansione wireless PLC, nodo di raccolta IoT per serre agricole; ampio intervallo di temperature -40~85℃ adatto per officine/all'aperto.

5. Elettronica di consumo e dispositivi per la produzione

Automobile telecomandata WiFi, bilancia elettronica, rilevatore di salute, dispositivi condivisi (batteria di ricarica/armadietto di stoccaggio), scheda di apprendimento per lo sviluppo Arduino/ESP-IDF.

6. Sicurezza e monitoraggio del basso consumo

Monitoraggio ambientale esterno alimentato a batteria, registratore di temperatura/umidità del magazzino, controller di controllo accessi, dispositivo di allarme con rilevamento umano; modalità di sospensione profonda per mesi di durata della batteria.
