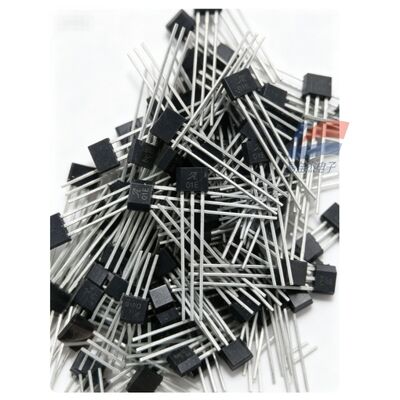

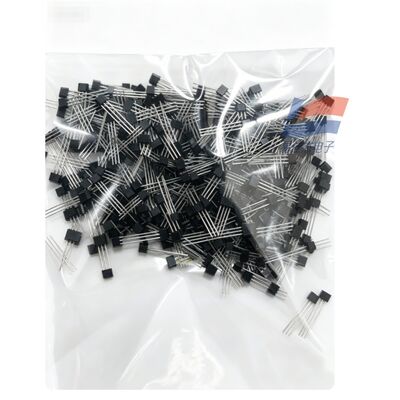

YJJ A1101EUA-T Interruttore digitale a polo singolo con schermo a seta 01E Automotive Electronics

Descrizione del prodotto:

YJJ A1101EUA-T Interruttore digitale a polo singolo con schermo a seta 01E Automotive Electronics

Caratteristiche:

I. Informazioni di base

Nome completo del modello: A1101EUA-T, tela di seta 01E
Confezione: SIP-3 a 3 pernoli (TO92 equivalente a spina lunga)
Tipo di dispositivo: interruttore Hall continuo a un solo polo (uscita digitale), rileva solo il polo S (polo sud) del magnete
Integrazione interna: circuito di stabilizzazione della tensione, elemento Hall, amplificatore del segnale, trigger Schmitt, transistor di uscita NMOS a scarico aperto
Certificazioni: grado AEC-Q100 per l'automotive, protezione ambientale RoHS, elevato livello di anti-interferenza ESD/EMC, protezione inversa della batteria
II. Parametri elettrici di base (condizione di funzionamento standard a 25°C)
1Tabella delle caratteristiche elettriche dell'alimentazione
Valori di specificazione dei parametri
Tensione di alimentazione di funzionamento VCC 3,8 V ~ 24 V DC (compatibile con 5V/12V/24V di controllo industriale / alimentazione automobilistica)
tensione di resistenza massima ± 30 V (protezione da retromarcia e protezione da sovratensioni integrate)
Corrente di funzionamento statica tipica di 7,5 mA
Tempo di avvio di accensione ≤ 4 μs, campo magnetico può essere rilevato immediatamente dopo l'accensione
2. Parametri di attivazione del campo magnetico (funzione magnetica del nucleo) Tabella
Parametri Spiegazione del valore tipico
Punto di innesco di lavoro BOP (S polo vicino) 175G (17,5 mT) L'uscita è tirata a bassa velocità e conduce quando il campo magnetico è ≥ 175G
Punto di rilascio BRP (magnete lontano) 45G (4.5 mT) L'uscita è interrotta e ha una elevata resistenza quando il campo magnetico è < 45G
Fenestra di isteresi magnetica BHYS 130Gs Impedisce che il movimento del campo magnetico si inneschi in modo errato
Detezione Polarità Polo singolo, risponde solo al polo S del magnete N polo non ha risposta
3. Parametri di uscita
Struttura di uscita: N-canale a scarico aperto (collettore aperto), deve utilizzare un resistore di trazione superiore
Corrente di affondamento massima IOUT: 25 mA, può azionare direttamente LED, piccoli relè
Caduta di saturazione (conduzione a 20mA): tipico 215 mV, massimo 400 mV
Corrente di perdita fuori stato: ≤ 10 μA
4Ambiente e temperatura
Temperatura di funzionamento: -40 °C ~ +85 °C (ampia gamma di temperature per il veicolo)
Temperatura di conservazione: -55 °C ~ +150 °C
Materiale di imballaggio: imballaggio in plastica in resina epossidica nera, resistente alle vibrazioni e all'umidità
III. Vantaggi principali del prodotto
Ampia tensione da 3,8 a 24 V, adatta a dispositivi di consumo a 5 V, sistemi industriali a 24 V e sistemi automobilistici a 12 V;
La calibrazione dell'imballaggio di fabbrica elimina la deriva della temperatura di iniezione, punti di attivazione stabili in tutta l'intervallo di temperatura;
rilevamento continuo in tempo reale, senza ritardo nel sonno, risponde immediatamente al movimento del magnete;
Protezioni multiple integrate: protezione contro il collegamento inverso, sovratensione, ESD, forte EMC contro le interferenze del motore;
Nessun condensatore di bypass esterno, il circuito è estremamente semplice;
confezionamento SIP DIP a perno lungo, comodo per la saldatura manuale, produzione plug-in;
In stato solido, senza contatti meccanici, durazione di oltre un miliardo di volte, senza usura, senza scintille.
IV. Scopi specifici dell'applicazione
1. elettronica automobilistica (principali scenari per il settore automobilistico)
rilevamento della posizione del sedile, rilevamento della chiusura della serratura della porta/del portellone posteriore/della finestra;
Sensore della trasmissione, limite di posizione dell'acceleratore/acceleratore;
Spazzolatore, tetto solare, limite di percorrenza, nuova energia per rilevare la pistola di ricarica.
2. attrezzature di automazione industriale
Interruttore di limite magnetico del cilindro / del pistone della valvola elettromagnetica;
Cintura da segatura, contatore di velocità di rotazione del rullo, rilevamento della presenza di pezzi di lavoro metallici;
allarme di chiusura magnetica della porta dell'armadio, della porta di protezione della sicurezza;
Ventilatore, raccolta della velocità di rotazione del rotore del motore, conteggio degli impulsi.
3Gli elettrodomestici e la casa intelligente
rilevamento magnetico del coperchio della porta della lavatrice, rilevamento dell'interruttore della porta del frigorifero;
Induzione magnetica di collisione dell'aspirapolvere, rilevamento in loco del serbatoio dell'acqua / della scatola della polvere;
filtro del depuratore d'acqua in posizione, rilevamento della chiusura del coperchio della pentola per il riso;
Blocco porta intelligente, aspirazione magnetica, rilevamento in posizione.
4. elettronica di consumo, apparecchiature per strumenti
coperchio della power bank, rilevamento di sveglia per l'apertura del compartimento delle cuffie Bluetooth;
Identificazione in loco della stampante, chiusura del coperchio dello scanner, scatola dei consumabili;
Conteggio degli impulsi magnetici del flussometro, del contatore d'acqua / del contatore di gas;
Identificazione di aspirazione magnetica del compartimento della batteria dello strumento portatile.
5. Sicurezza e magazzinaggio
allarme magnetico della porta, armadietto di stoccaggio, monitoraggio dello stato della porta sicura;
Induzione magnetica della linea di montaggio, conteggio di classificazione.
