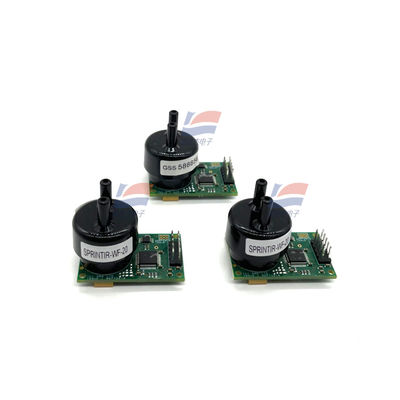

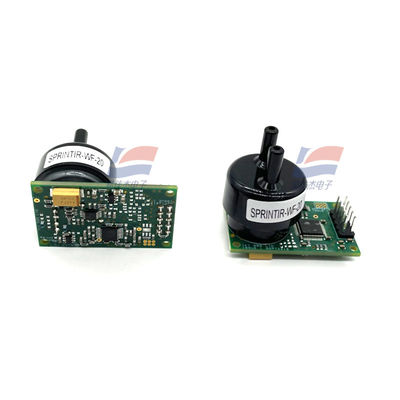

YJJ SprintIR-6S-20 NDIR Sensore non dispersivo a infrarossi di anidride carbonica 0-20% Attrezzature mediche

Descrizione del prodotto:

YJJ SprintIR-6S-20 NDIR Sensore non dispersivo a infrarossi di anidride carbonica 0-20% per apparecchiature mediche

Caratteristiche:

I. Informazioni di base

Modello: SprintIR-6S-20

Marca: GSS (UK Gas Sensing Solutions)

Gas rilevato: CO2 (diossido di carbonio)

Principio di rilevamento: fonte LED a stato solido NDIR (infrarosso non dispersivo)

Metodo di campionamento: tipo di flusso (pompa di percorso del gas per l'assorbimento del gas)

Specifica del range: 0 - 20% di CO2 (200 000 ppm) Tabella

Parametri tecnici del progetto

Intervallo di misura 0 - 20% CO2

Accuratezza di misura ± ((70 ppm + lettura del 5%)

Risoluzione 10 ppm

Tasso di aggiornamento dei dati 20Hz (uscita 20 serie di dati al secondo)

Prima lettura valida < 0,5 s, pre riscaldamento < 30 s

Errore non lineare < 1%FS

Funzioni integrate Zero automatico

Intervallo di pressione 500-2000 mbar

Coefficiente di pressione 0,13% / mbar

Durata di vita > 15 anni

Tabella dei parametri elettrici

Indicatori del progetto

Tensione di alimentazione 3,25 - 5,5 VDC, raccomandata 3,3 V

Corrente di funzionamento media < 12mA, picco 33mA

Consumo di potenza complessivo 35 mW

Interfaccia di comunicazione TTL UART uscita digitale seriale

Condizioni ambientali

Temperatura di funzionamento: 0°C ~ +50°C

Umidità: 0-95% RH (senza vapore acqueo di condensazione)

Temperatura di conservazione: -30°C ~ +70°C

Dimensioni meccaniche

Diametro esterno della sonda: Φ23,8 mm, altezza 24 mm

ugello d'aria: ugello d'aria a doppio tubo, compatibile con il campionamento flessibile della pompa del tubo

Peso: sonda 7,5 g, totale con PCB 16 g

III. Vantaggi del prodotto

Risposta ad altissima velocità: campionamento ad alta frequenza a 20 Hz, cattura perfettamente le forme d'onda respiratorie, è una sonda medica ad alta velocità per la CO2;

LED a infrarossi a stato solido, senza invecchiamento del filamento, durata di vita molto superiore al NDIR di tipo lampadina tradizionale;

Camera a gas di 2 ml di dimensioni estremamente ridotte, volume morto ridotto, sostituzione rapida del percorso del gas, adatta per il prelievo di campioni di bypass;

UART uscita digitale, non è necessario amplificazione analogica, singolo chip legge direttamente la concentrazione;

Cavità ottica dorata, resistente alle interferenze del vapore acqueo, stabilità di base a lungo termine.

IV. Principali applicazioni

1- attrezzature mediche (applicazione principale)

Ventilatori, apparecchi di anestesia per il monitoraggio del biossido di carbonio (EtCO2) in fase di marea;

Testatori della funzione polmonare, carrelli metabolici, attrezzature cardiopulmonari per esercizi;

Camere di respirazione per esperimenti su animali, strumenti di monitoraggio dell'anestesia veterinaria.

2Ricerca e rilevazione fisiologica

analisi dei gas per la prova della forma fisica del movimento umano;

sperimentazioni di monitoraggio rapido delle concentrazioni di gas su percorsi dinamici;

Monitoraggio dinamico della CO2 negli incubatori biologici.

3Industria e imballaggio

rilevamento online dei gas per imballaggi in atmosfera modificata (MAP);

monitoraggio rapido della concentrazione di CO2 nei gas antincendio;

Cromatografia dei gas, modulo di analisi del percorso del gas dello strumento di distribuzione dinamica dei gas.
