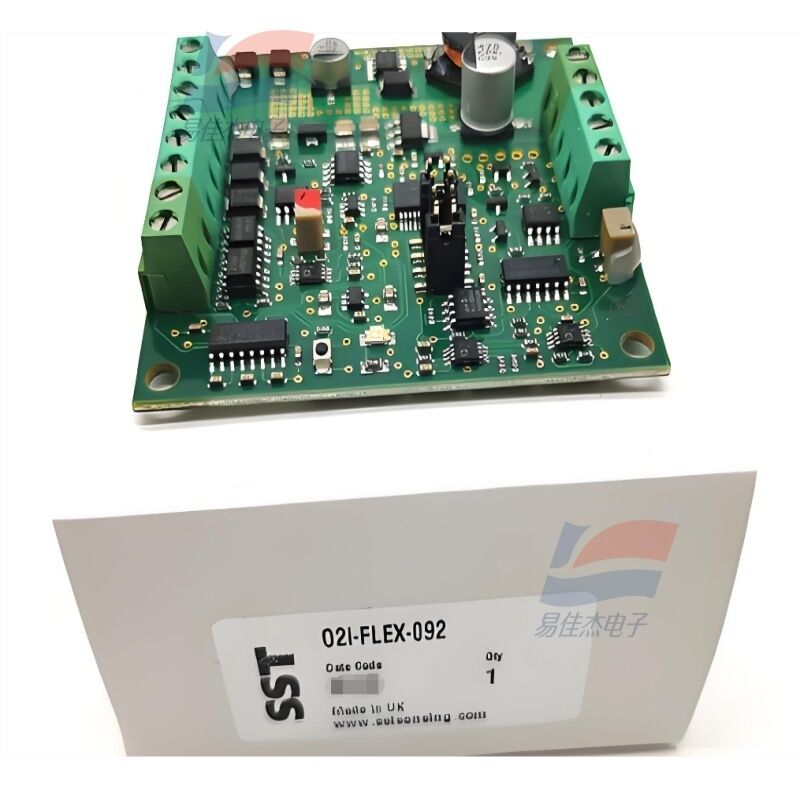

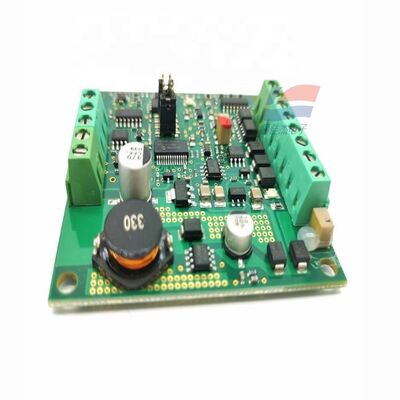

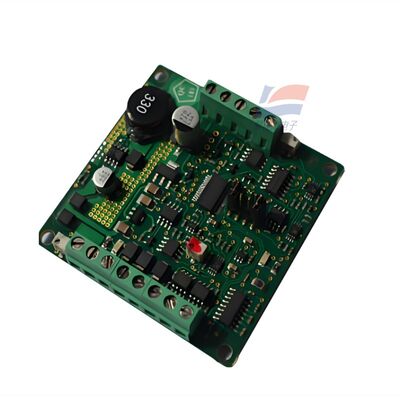

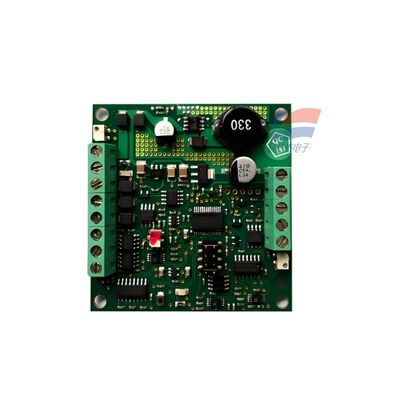

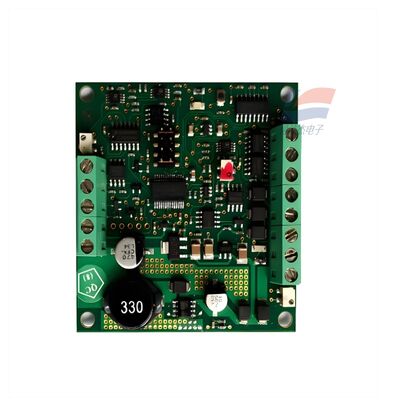

YJJ O2I-Flex-092 Specialized Drive + Signal Conversion Circuit Board Sonda di ossigeno circonico

Descrizione del prodotto:

YJJ O2I-Flex-092 Circuito di azionamento specializzato + conversione del segnale per sonda di ossigeno in zirconio

Caratteristiche:

I. Panoramica di base
O2I-Flex-092 è un circuito stampato driver e trasmettitore dedicato per sonde di ossigeno SST in zirconio (ZrO2). È responsabile del riscaldamento e dell'alimentazione della sonda dell'ossigeno, della raccolta dei segnali deboli dalla batteria allo zirconio, dell'esecuzione dell'amplificazione e del calcolo del segnale e della conversione in segnali analogici/digitali standard industriali. È compatibile con tutte le sonde per ossigeno allo zirconio SST (O2S-FR-T2/T6, asta per sonda ad alta temperatura OXY-Flex) e non può essere utilizzato da solo senza una sonda corrispondente.
II. Parametri Elettrici
Alimentazione: DC24V ± 10%, corrente di funzionamento massima 600 mA (incluso il consumo energetico per il riscaldamento della sonda)
Tre uscite (opzionali contemporaneamente)
4-20 mA: carico 100-600 Ω, l'intervallo analogico corrisponde linearmente alla concentrazione di ossigeno
0-10 V CC: carico minimo ≥ 10 kΩ, segnale di tensione di acquisizione diretta del PLC industriale
RS232 digitale: porta seriale 9600, uscita numerica ad alta precisione 0,01% O2, RS232 può essere personalizzato con la gamma
Condizioni di temperatura e umidità: in funzione da -10 ℃ a +70 ℃; Stoccaggio: da -10°C a +70°C; Pressione dell'aria compatibile con 1-1000 mbar (compensazione della pressione dell'aria incorporata)
III. Specifiche di misurazione della concentrazione di ossigeno
Due gamme (selezionabile tramite hardware)
1 0,1% - 25% VOL O2 (aria convenzionale/spazio chiuso)
2 0,1% - 100% VOL O2 (ossigeno ad elevata purezza, gas protettivo inerte); RS232 può essere personalizzato con qualsiasi gamma segmentata
Precisione: dopo la calibrazione, ±1% FS; Ripetibilità ±0,5% FS
Risposta T90: sonda ad alta velocità < 4 s; Sonda standard < 15 s; Preriscaldamento e stabilizzazione complessivi 5-10 minuti
Metodo di calibrazione: calibrazione del pulsante integrato, calibrazione del trigger del terminale esterno, calibrazione remota tramite RS232 dal computer host; La calibrazione a punto singolo con aria O2 al 20,7% è sufficiente, non è necessario il serbatoio del gas di calibrazione
IV. Caratteristiche principali del prodotto
Spia alimentazione + spia guasto integrata, allarme intuitivo per cortocircuito sonda/anomalia riscaldamento
Filtraggio digitale adattivo: può passare dalla modalità di risposta rapida a quella di uscita stabile, bilanciando dinamica e stabilità
Connettori terminali plug-and-play, comodi per il cablaggio in loco; Installazione integrata OEM (dimensioni standard della scheda piccola)
Accessorio non consumabile in zirconio, durata della sonda 3-8 anni, scheda trasmettitore esente da manutenzione a lungo termine
V. Scopi dell'applicazione
1. Caldaia/Fumi di combustione (principale)
Monitoraggio dell'ossigeno residuo nel forno di caldaie a gas, combustibile e biomassa, combinato con PLC per il controllo del risparmio energetico a circuito chiuso e la gestione delle emissioni dei gas di scarico.
2. Industria della protezione del gas inerte
Forni per trattamento termico, forni per brasatura, forni per protezione dell'azoto, forni per sinterizzazione di batterie al litio, monitoraggio dell'ossigeno residuo per prevenire l'ossidazione, monitoraggio dell'ossigeno in tracce dello 0-1%.
3. Imballaggio e alimenti
Confezionamento ermetico di alimenti in scatola/insaccati, serbatoi di stoccaggio del vino, inertizzazione dello stoccaggio di cereali, monitoraggio della freschezza a basso contenuto di ossigeno.
4. Ambiente e spazi chiusi
Scantinati, cabine di navi, cabine sigillate sotterranee, avviso di carenza di ossigeno per lo stoccaggio del grano; misurazione e controllo del contenuto di ossigeno negli incubatori da laboratorio.
5. Generazione di ossigeno/processi chimici
Produzione di ossigeno per la separazione dell'aria, produzione di azoto ad elevata purezza, monitoraggio online del contenuto di ossigeno nei serbatoi di fermentazione, protezione dell'interblocco della concentrazione di ossigeno nei recipienti di reazione chimica.
VI. Sonde di ossigeno comunemente usate
O2S-FR-T6: tipo con inserto per temperatura ambiente, 0-25% O2 universale
OXY-Flex: asta sonda per alta temperatura (fino a 700 ℃), dedicata ai gas di combustione della caldaia
