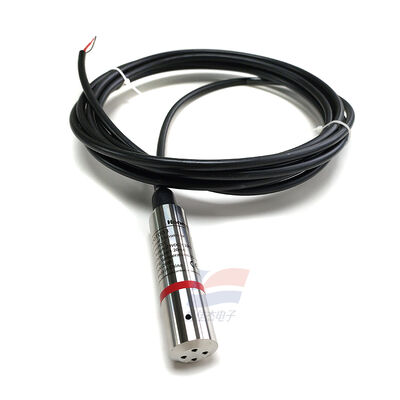

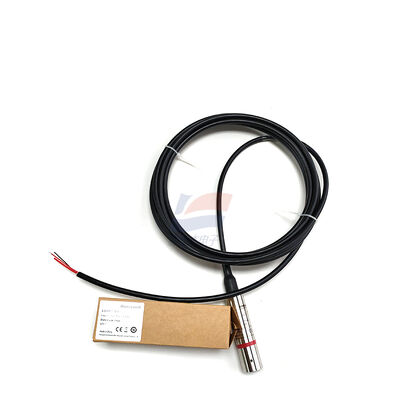

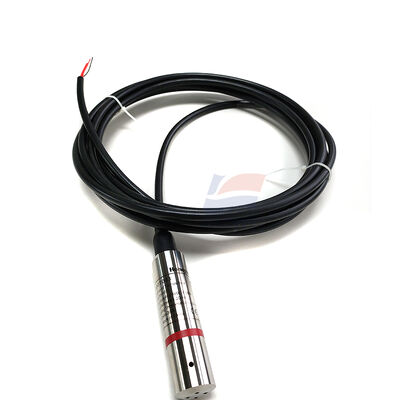

YJJ L8000T003 Trasmettitore di livello liquido di tipo immersivo 0-3m/ 0-30kPa

Descrizione del prodotto:

YJJ L8000T003 Trasmettitore di livello del liquido di tipo ad immersione 0-3 m/0-30 kPa Utenze di drenaggio dell'approvvigionamento idrico

Caratteristiche:

I. Definizione del modello

L8000T003: serie L8000T, intervallo di misurazione del livello dell'acqua di 3 metri, uscita di corrente 4-20 mA, sensore di livello del liquido a pressione statica sommergibile.

II. Parametri tecnici fondamentali

Intervallo di misurazione: 0 - 3 metri di colonna d'acqua (0 - 30 kPa)

Segnale di uscita: 4 - 20 mA CC (corrispondente a 0 - 3 metri di livello del liquido)

Tensione di alimentazione: 15 - 28 V CC (sistema a due fili)

Pressione di sovraccarico: 1,5 volte la pressione di fondo scala

Classe di precisione: ±0,25% FS

Non linearità: ±0,15% FS

Ripetibilità/isteresi: 0,15% FS

Intervallo di temperatura

Temperatura media: -10℃ - +80℃

Temperatura di conservazione: -40 ℃ - +100 ℃

Stabilità a lungo termine: 0,2% FS/anno, la deriva annuale del punto zero è minima

Grado di protezione: IP68, può essere utilizzato per l'immersione a lungo termine

Scocca + membrana induttiva: acciaio inossidabile 316

Componenti di tenuta: Gomma nitrilica (NBR), adatta per acque pulite e liquami leggeri

Configurazione cavo: Standard = Portata + 2 metri (questo modello viene fornito con una lunghezza totale del cavo di 5 metri e può essere esteso per la personalizzazione)

Metodo di connessione: sistema a due fili (filo nero per alimentazione +, filo rosso per uscita segnale)

Certificazione: conformità CE

III. Principio di misurazione

La pressione statica del liquido è proporzionale all'altezza del livello del liquido. Il diaframma nella parte inferiore della sonda è soggetto alla pressione dell'acqua e il nucleo di pressione in silicio a diffusione incorporato converte la pressione in un segnale di corrente standard da 4-20 mA, che è direttamente collegato a PLC, misuratori con display digitale e sistemi DCS per convertire l'altezza del livello dell'acqua.

IV. Principali applicazioni

1. Acquedotto di approvvigionamento idrico e drenaggio (scenari principali)

Monitoraggio continuo del livello dell'acqua in serbatoi d'acqua, vasche filtro, serbatoi in acquedotti

Misura e controllo del livello di vasche di regolazione, vasche biochimiche, pozzi di raccolta in impianti di depurazione

Controllo automatico start-stop di pozzi di falda freatica, serbatoi dell'acqua della sala pompe

2. Costruire HVAC

Monitoraggio del livello dei liquidi nei serbatoi dell'acqua dell'aria condizionata centralizzata, nei serbatoi di espansione dell'acqua, nei pozzetti di raccolta, allarme per mancanza d'acqua e prevenzione del traboccamento.

3. Condotte municipali

Monitoraggio del livello dell'acqua in tunnel sotterranei, pozzi di acqua piovana, serbatoi di stoccaggio delle inondazioni, raccolta di dati sul livello dell'acqua per sistemi di gestione idrica a distanza

4. Serbatoi industriali

Misurazione continua dei livelli di liquidi in apparecchiature per la depurazione dell'acqua, serbatoi di acqua pura, serbatoi di trattamento dell'acqua ambientale, per ottenere il rifornimento automatico dell'acqua e allarmi di interblocco limite superiore/inferiore.

5. Sistemi ausiliari

Direttamente collegato a PLC, RTU, registratori senza carta, controllori di livello per completare la raccolta del livello dell'acqua + controllo automatico della pompa.
