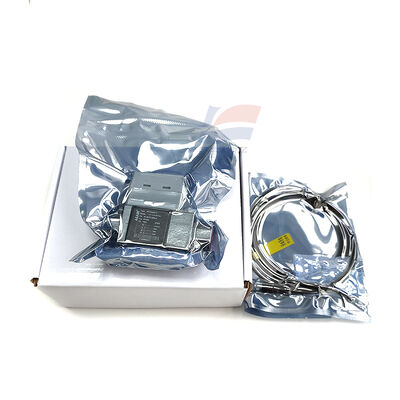

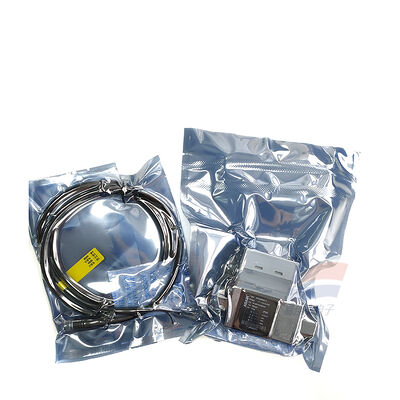

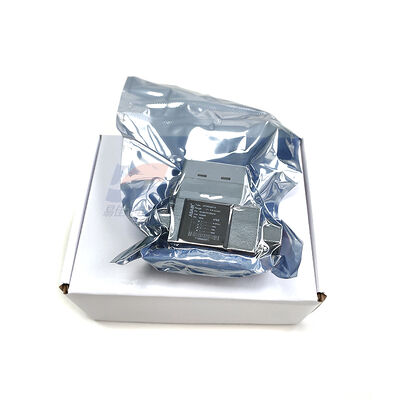

YJJ AFD5004R10 Sensore di flusso di liquido a vortice da 0,5 - 4 l/min per il raffreddamento di apparecchiature industriali

Descrizione del prodotto:

YJJ AFD5004R10 Sensore di flusso di liquido a vortice da 0,5 - 4 l/min per il raffreddamento di apparecchiature industriali

Caratteristiche:

I. Parametri chiave (specifiche ufficiali)
Modello: AFD5004R10 (serie ASAIR AFD5)
Principio di misurazione: Von Karman Vortex (Vortice)
Intervallo di flusso: 0,5 - 4 L/min (per liquidi)
Precisione: <±3,0% FS; Ripetibilità < 2,0%
Specifiche interfaccia: G3/8 (DN10), filettatura di unione
Segnale di uscita: RS485 (Modbus RTU), R10 = RS485 + Display
Tensione di alimentazione: 18 - 28 V CC (tipico 24 V)
Mezzo: acqua, olio, liquido pulito a bassa viscosità
Materiali di contatto: PPS (guscio) + SUS304 (canale di flusso), resistente alla corrosione
Pressione di esercizio: 10 bar (massimo 16 bar)
Temperatura di funzionamento: -20 ℃ - +60 ℃
Perdita di pressione: bassa perdita di pressione, risparmio energetico
Grado di protezione: IP65
Dimensioni/peso: circa 80 × 45 × 35 mm; Circa 350 g
II. Principio di funzionamento
Il fluido scorre attraverso la piastra del diffusore interno → genera vortici periodici (Von Karman Vortex) → il sensore integrato rileva la frequenza del vortice → la frequenza è proporzionale alla portata → il chip la converte in un valore di flusso → display locale + caricamento RS485.
Vantaggi principali: nessuna parte mobile, nessuna usura, nessuna deriva, lunga durata, resistente alla corrosione.
III. Principali applicazioni (misurazione precisa di liquidi a flusso ridotto)
Automazione industriale
Dosaggio chimico/controllo del rapporto (come reagenti, solventi)
Semiconduttori/Monitoraggio elettronico del flusso di acqua ultrapura/fluidi di pulizia
Galvanotecnica / Trattamento superficiale Galvanotecnica Monitoraggio del flusso di circolazione del liquido
Attrezzature mediche e di laboratorio
Controllo preciso del flusso dell'acqua di raffreddamento/reagente per strumenti sperimentali
Attrezzature mediche (come macchine per dialisi, analizzatori) per la misurazione di liquidi a piccolo flusso
Protezione ambientale e trattamento delle acque
Acqua in uscita da apparecchiature per il trattamento delle acque reflue su piccola scala/monitoraggio del dosaggio
Attrezzature per la purificazione dell'acqua/Misurazione e controllo del flusso in uscita della macchina per l'acqua potabile
Energia e macchinari generali
Monitoraggio del piccolo flusso di olio lubrificante nei sistemi idraulici/di lubrificazione
Monitoraggio del consumo di carburante per piccoli flussi nei sistemi di alimentazione
