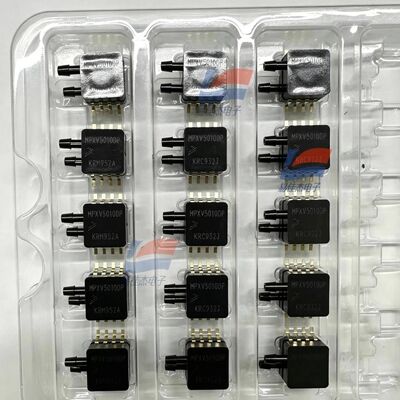

YJJ MPXV5010DP Sensore di pressione differenziale da 0 a 10 kPa

Descrizione del prodotto:

YJJ MPXV5010DP Sensore di pressione differenziale da 0 a 10 kPa

Caratteristiche:

I. Parametri di base

1. Intervallo di pressione

Tipo di misura: pressione differenziale (differenziale), doppio ingresso P1-P2

Intervallo: 0 - 10 kPa (0 - 1,45 PSI, colonna d'acqua di circa 1000 mm)

Supercarico massimo: 40 kPa

Pressione di rottura: 100 kPa

2. Uscita elettrica (amplificata, con compensazione della temperatura)

Fornitura di alimentazione: 4,75 - 5,25 VDC (alimentazione standard del sistema di microcontrollore a singolo chip da 5 V)

Voltaggio di uscita: 0,2 V (0 kPa) - 4,7 V (10 kPa a scala completa), uscita di tensione analogica lineare

Sensitività: 450 mV/kPa

Tempo di risposta: ≤ 1 ms

Precisione: errore totale nell'intero intervallo di temperatura 0 - 85 °C ≤ ± 5% FS, calibrato in fabbrica, circuito integrato di compensazione della temperatura sul chip, non necessario circuito di condizionamento esterno

3Ambiente e struttura

Temperatura di funzionamento: -40°C +125°C

Confezione: SIP-6 inserimento diretto, doppio ugello di aria (diametro esterno φ3,3 mm), collegato a tubi di gomma di silicone

Medio: adatto solo all'aria secca e pulita, non adatto a liquidi, gas corrosivi

Pini: 1 = VCC 5V; 2 = GND; 3 = Analog Out; 4/5/6 = Pini galleggianti

II. Interpretazione del modello di lettera

MPXV: Serie con amplificazione del segnale on-chip + compensazione della temperatura

5010: Codice di gamma 0 - 10 kPa

DP: Pressione differenziale = Tipo di pressione differenziale a doppia porta (due porte di pressione, misurando la differenza di pressione tra due punti)

III. Principali applicazioni

1Industria della ventilazione HVAC (più utilizzata)

Misurazione della differenza di pressione prima e dopo i ventilatori, misurazione della pressione statica dei condotti

Controllo del blocco del filtro: l'aumento della differenza di pressione prima e dopo il filtro indica che il filtro è intasato

Controllo della pressione delle stanze pulite, laboratori antipolvere, controllo del volume dell'aria della ventilazione

2. attrezzature mediche

Misurazione della differenza di pressione del flusso d'aria nei ventilatori, nelle macchine anestetiche

Misurazione del flusso d'aria negli strumenti di prova della funzione polmonare

Prelievo di pressione per sistemi di controllo della pressione dell'aria nei letti ospedalieri

3- Misurazione e controllo industriale

Misurazione della velocità del vento con tubi di pitot (in combinazione con la pressione differenziale per calcolare la velocità del vento)

Misurazione del flusso di gas di piccole dimensioni (Throttling + conversione della pressione differenziale in flusso)

Controllo della pressione negativa di ventilatori, pompe a vuoto

Monitoraggio della pressione degli analizzatori di gas

4Apparecchi e strumenti domestici

Determinazione della pressione del livello dell'acqua nelle lavatrici

Controllo della pressione a circuito chiuso delle piccole pompe d'aria

Test di tenuta dell'aria, apparecchiature di prova a micropressione
