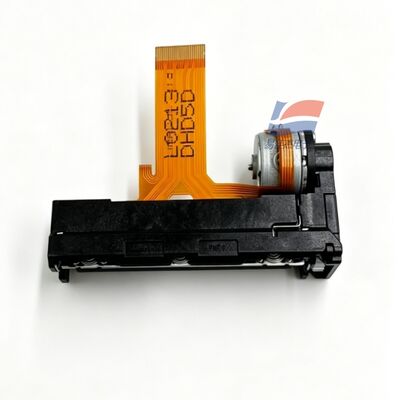

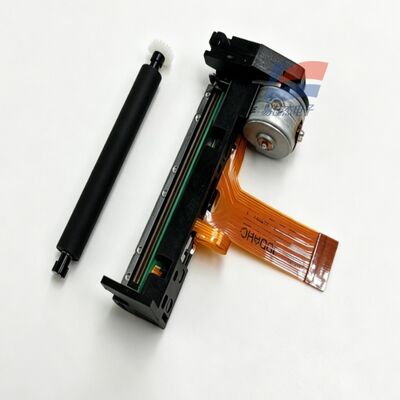

YJJ LTP02-245-13 Core di stampante termica ultra-sottile da 2 pollici da 58 mm per macchine POS portatili portatili

Descrizione del prodotto:

YJJ LTP02-245-13 Core di stampante termica ultra-sottile da 2 pollici da 58 mm per macchine POS portatili portatili

Caratteristiche:

I. Informazioni di base sul modello

Modello: LTP02-245-13

Tipo: nucleo di stampante termica a fila (modello di 2 pollici ultra-sottile)

Distinguere il suffisso: la versione 13 non dispone di un interruttore di rilevamento della copertura aperta dell'albero di carta a pressione;solo la versione standard manca di carta scarsità sensore fotoelettrico + testa di stampa misurazione della temperatura di resistenza termica; la stessa serie LTP01 è un modello spessa con un grande volume, LTP02 si concentra sulla leggerezza e portabilità

II. Specifiche di base per la stampa

Metodo di stampa: stampa a riga a matrice a punti termici

Numero di punti in riga singola: 384 punti / riga

Risoluzione: orizzontale 8 punti/mm (203 DPI), verticale 16 punti/mm

Passaggio: orizzontale 0,125 mm, verticale 0,0625 mm

Larghezza della carta: 58 mm standard (compatibile con carta termica da 57,5 ± 0,5 mm)

Larghezza effettiva di stampa: 48 mm

Spessore della carta: 60~80μm carta termica comune

Velocità massima di stampa: 100 mm/s (modello industriale ad alta velocità della stessa dimensione)

Punti di riscaldamento sincronici massimi: 45 punti (consumo di energia inferiore rispetto al LTP01)

Struttura di alimentazione della carta: alimentazione della carta dritta, meccanismo di alimentazione della carta semplice, struttura compatta

III. Sensori di rilevamento integrati

Misurazione della temperatura della testina di stampa: Resistenza termica NTC integrata, protezione dal surriscaldamento

Determinazione della carenza di carta: sensore fotoelettrico riflettente

Determinazione della copertura aperta dell'albero di carta: nessuna (differenza fondamentale rispetto alla versione 13)

IV. Parametri dell'alimentazione elettrica (dual independent power supply)

1. Intervallo di tensione

Tensione di riscaldamento/motore Vp: 5,5 ~ 9,5 V DC

Voltaggio di controllo logico Vdd: 3,0 ~ 3,6 V CC (tipico 3,3 V)

2. Corrente di picco

Corrente di picco della testa di stampa: 2,64A (9,5V, riscaldamento simultaneo di 45 punti)

Corrente massima del motore passo a passo: 0,6A

Corrente di standby logica: ≤ 100 mA

3. Resistenza termica della testa di stampa: 162~198Ω (tipicamente 180Ω@25°C)

4. cablaggio: cablaggio flessibile FPC a 30 pin

V. Durata di vita e condizioni di esercizio ambientali

durata dell'impulso di riscaldamento: ≥ 1 miliardo di volte

durata di utilizzo della carta: ≥ 50 km (carta termica standard originale di fabbrica)

Ambiente di funzionamento: -10°C ~ +50°C, 20% ~ 85% RH (senza condensazione)

Ambiente di conservazione: -20°C ~ +60°C, senza condensazione

VI. Dimensioni fisiche e peso

Dimensioni complessive (escluse le sporgenze del motore/cavi): 67,3 × 18,1 × 30,0 mm

Peso netto dell'intera macchina: circa 28 g (circa il 40% più leggero del LTP01-245, ultra-sottile e leggero)

VII. Confronto dei principali vantaggi LTP01-245-C1

Spessore di soli 18,1 mm, volume significativamente ridotto, adatto a dispositivi portatili portatili

Peso complessivo 28 g, leggero, scelta preferita per le apparecchiature a batteria

Numero di hotspot sincroni 45 punti, corrente di picco inferiore, costo di progettazione di potenza inferiore

Velocità di stampa massima 100 mm/s, più veloce di 75 mm/s di LTP01

Carenze: struttura interna compatta, non adatta alla stampa industriale continua a lungo termine con grandi rotoli di carta

VIII. Dispositivi applicabili

Macchine POS portatili, analizzatori medici, registratori portatili, rilevatori portatili, terminali di biglietti per veicoli, piccoli terminali finanziari portatili, apparecchiature di raccolta portatili industriali
