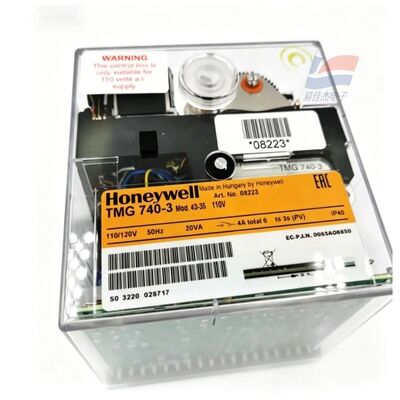

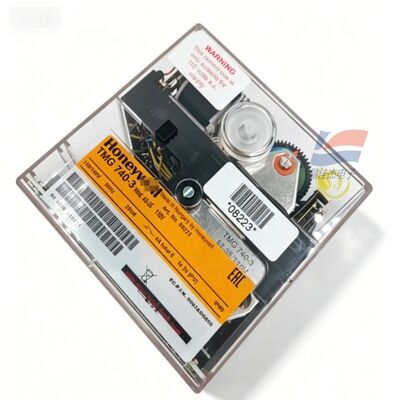

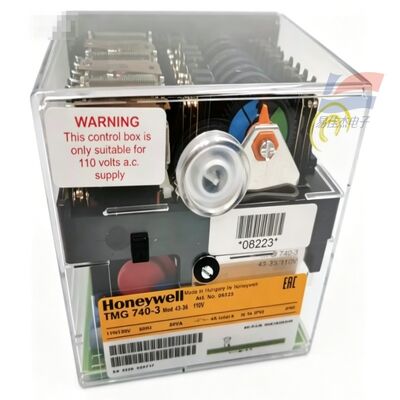

YJJ TMG740-3 TMG 740-3 Satronic Combustion Controller Controller di programma di accensione per bruciatori di combustibile

Descrizione del prodotto:

YJJ TMG 740-3 Controller di combustione satronico Controller di programma di accensione per bruciatori di combustibile

Caratteristiche:

I. Informazioni di base originali di fabbrica

Il TMG740-3 è un controllore di combustione olio-gas a doppio uso ad alta potenza di tipo aria forzata con scatola di controllo programmabile di sicurezza.È comunemente indicato come un regolatore di combustione / regolatore di programma di accensione nel settore.

Segmentazione e classificazione completa dei modelli

Formato completo del modello: TMG 740-3 Mod.XX-XX, dove Mod rappresenta i parametri di tempistica.

Mod.32-32 Numero d'ordine: 08211U

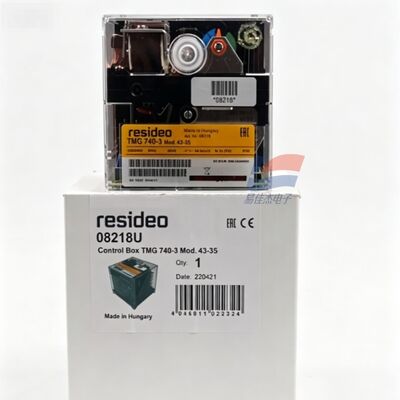

Mod.43-35 Numero d'ordine: 08218U (in magazzino disponibile sul mercato fino al massimo)

Mod.13-53 Numero d'ordine: 08223U

Posizionamento del prodotto

Adatto a macchine a combustione a doppio combustibile a singola fase o a due fasi di potenza media-grande, a gas/carburante a regolazione proporzionale, a riscaldamento a aria calda a combustione diretta; tipo di soffiatore forzato,conforme alle norme europee di sicurezza della combustione EN298.

Descrizione dello stato

II. Parametri tecnici elettrici e di cronometraggio di base

1Specificativi dell'alimentazione

Tensione di lavoro: AC220~240V (-15%~+10%), 50Hz (compatibile con 40~60Hz)

Consumo di potenza complessivo: circa 15VA

Fuse: 10A a soffio veloce / 6A a soffio lento

Corrente di uscita massima di un singolo terminale: 4A, uscita totale della macchina: 6A

Livello di protezione: IP44, temperatura dell'ambiente di installazione: -20°C ~ +60°C

Peso complessivo della macchina (compresa la base): 1100 g

2. Tabella di compatibilità di rilevamento di fiamma (comune per tre tipi di rilevatori)

Metodo di rilevamento Sensibilità del grilletto Limite superiore della distanza di cablaggio

Sonde ionica Ionizzazione 1.6μA filo ordinario 50m / filo blindato 100m

Fototubo UV ultravioletto 70μA filo ordinario 100m / filo blindato 200m

Sonde infrarosse IR lampeggiante 5μA (soglia per 2 luci LED accese) uguale alla sonda ionica

3. Sequenza di taratura (Mod. 43-35 modello tradizionale)

Tempo di pre-soffiatura: 43 s (ventilazione forzata con ammortizzatore completamente aperto)

Tempo di accensione: 3 s fissi

Intervallo di rilevamento di sicurezza della valvola di sicurezza: 5 s (fenestra di accensione di sicurezza, timeout blocca la macchina in caso di guasto)

Blocco di errore: perdita di fiamma, insufficiente pressione dell'aria, guasto della sonda UV bloccato automaticamente, necessario ripristinare manualmente

4Struttura dell'hardware

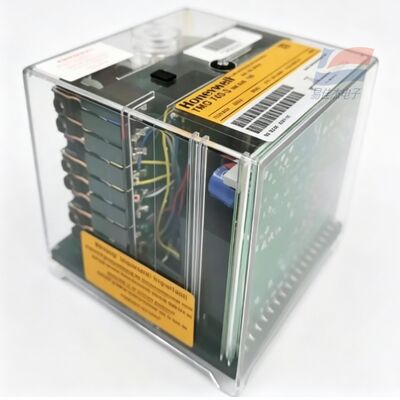

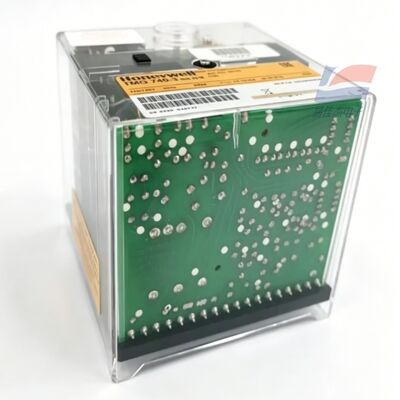

Casco ignifugio trasparente, blocco terminale di base a spina

Meccanismo interno di sincronizzazione del tempo del motore a camma, 16 interruttori a camma, trasformatore, indicatore LED dello stato di guasto (5 livelli di visualizzazione dell'intensità della fiamma)

Pannello anteriore con pulsante di reset + luce di allarme di guasto, i saltatori di fondo possono essere configurati per l'interruttore di pressione dell'aria, logica di monitoraggio dell'accensione

III. Scenari di equipaggiamento applicabili

Caldaie, generatori di vapore e bruciatori industriali ad alta potenza di gas/carburante

Forni ad aria calda per l'essiccazione della vernice, riscaldatori ad aria a fuoco diretto

Apparecchiature industriali di riscaldamento a due fasi/regolamento proporzionale, apparecchiature di trattamento termico dei forni

Unità di combustione a due combustibili a due gas
