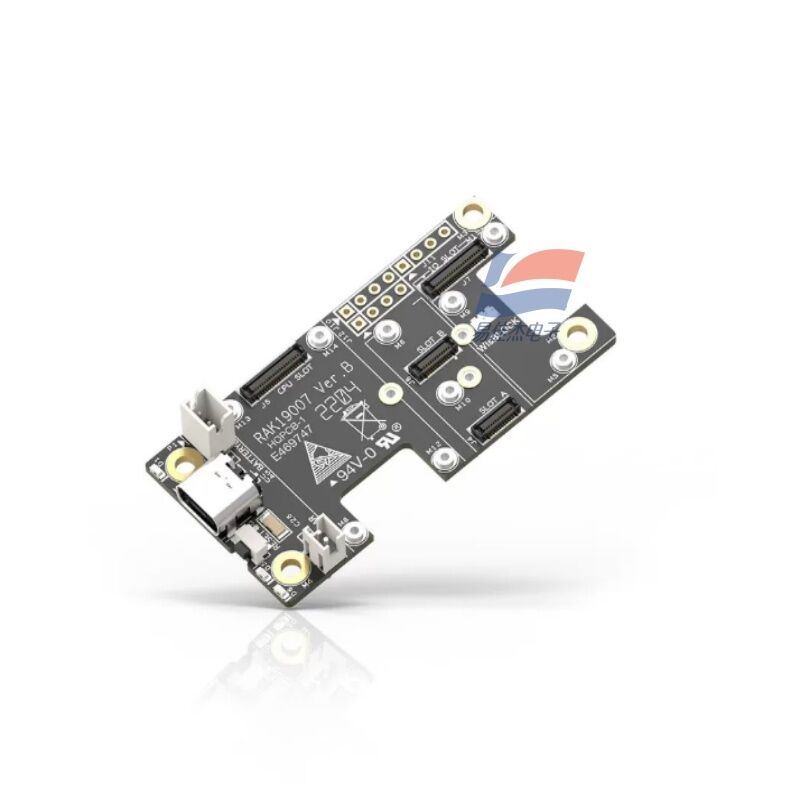

YJJ RAK19007 Consiglio di base WisBlock 2a generazione - Consiglio di valutazione Consiglio di sviluppo del modulo di base

Descrizione del prodotto:

YJJ RAK19007 Consiglio di base WisBlock 2a generazione - Consiglio di valutazione Consiglio di sviluppo del modulo di base

Caratteristiche:

I. Visualizzazione di base
RAK19007 è la scheda di valutazione universale / scheda di sviluppo di base RAK WisBlock di seconda generazione, che sostituisce la vecchia RAK5005-O. È il vettore dell'intera soluzione IoT modulare LoRaWAN,utilizzato per ospitare il controller di base WisBlock, vari sensori, posizionamento GNSS, moduli di espansione IO, che forniscono l'alimentazione, la ricarica, la porta seriale e le capacità di espansione del bus.È una base standard per lo sviluppo rapido di prototipi e nodi esterni a bassa potenza- RAKwireles... .
II. Parametri di base dell'hardware
1. Dimensioni fisiche e struttura
Dimensioni: 60 mm × 30 mm, PCB compatto ultra-sottile
Installazione: 4 fori di fissaggio a vite M2,5, installabili direttamente nell'alloggiamento
Disposizione della slot:
Scalatura di base (40Pin): 1 percorso, installare il modulo di base WisBlock (come RAK4631, RAK11200, RAK3172 ecc. Core LoRa)
Scatene sensore A/B/C: 3 percorsi, supporto moduli sensori di piccole dimensioni standard da 10 mm (temperatura, umidità, gas, fotoelettrica, accelerazione, ecc.)
Scatena D (scatena di grandi dimensioni): 1 percorso, compatibile con modulo di grandi dimensioni di 23 mm (modulo cellulare GNSS di posizionamento RAK12500, 4G/NB-IoT)
Ottimizzazione di seconda generazione: il modulo GNSS inserito nella fessura D non occupa altre posizioni dei sensori, risolvendo il problema del conflitto spaziale nella prima generazione.
Metodo di installazione: il modulo può essere montato sulla parte superiore e inferiore della piastra di base in entrambi gli orientamenti
2Sistema di alimentazione (vantaggio principale)
Importi multipli di alimentazione
USB-C 5V: download dei programmi, debugging delle porte seriali, ricarica delle batterie al litio
BAT pad: alimentazione da batteria polimerica al litio singola da 3,7 V
Pad solare: ingresso del pannello solare da 5 V, autocarica esterna fuori rete
Chip di gestione della ricarica della batteria al litio integrata, smette automaticamente di caricare quando è piena
Due uscite di potenza da 3,3 V:
VDD: alimentazione costante, alimentazione continua del comando centrale
3V3_S: può essere disabilitato dal software (controllato da IO2 pin), fornisce energia a 4 slot sensori in modo indipendente, interrompe i periferici per ridurre significativamente il consumo di energia durante il sonno
Fornitura massima di 750 mA per la regolazione della tensione di 3,3 V, conforme ai requisiti per il funzionamento simultaneo di più sensori
Consumo di energia statica in fase di riposo estremamente basso, adatto per i nodi di monitoraggio a lungo termine con batterie in stato naturale

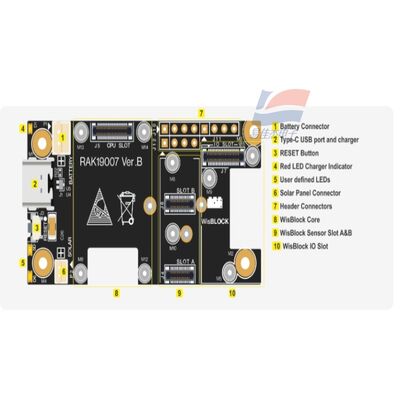

3. Risorse di interfaccia
USB Tipo-C: firmware burning, port log seriale, ricarica tutto in uno
Pin di espansione esterno (2.54mm): porta il pulsante di download BOOT, GPIO multipli, hardware I2C, hardware UART, può essere collegato esternamente con dispositivi esterni (interruttore fotoelettrico LTH-1550-01, relè,visualizzazione)
Buttoni montati sul bordo: pulsante di ripristino, pulsante di avvio BOOT
Bus: bus I2C/SPI/UART unificato all'interno della piastra di base, tutte le slot comunicano automaticamente tra loro, senza bisogno di cablaggio manuale
4. Specifiche ambientali
Temperatura di funzionamento: -40°C ~ +85°C, temperatura di livello industriale
Ambiente di sviluppo compatibile: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Norma di protezione ambientale: RoHS
III. Funzione e utilizzo fondamentali
1. Rapid LoRaWAN Internet of Things Prototype Evaluation (Progetto principale)
Combinato con WisBlock Core (RAK4631/RAK3172) per costruire rapidamente nodi di monitoraggio ad ampia area a bassa potenza, non è necessario progettare l'alimentazione, la ricarica, la scheda dell'adattatore sensore, plug-and-play:
Monitoraggio ambientale: temperatura, umidità, pressione dell'aria, CO2, combinazione di sensori di gas
Localizzazione dell'asset: slot D inserisce il modulo GNSS, utilizzato come localizzatore esterno
Raccolta industriale: interruttore fotoelettrico, vibrazione, portale di segnalazione dei dati del sensore di livello del liquido

Specificità:
