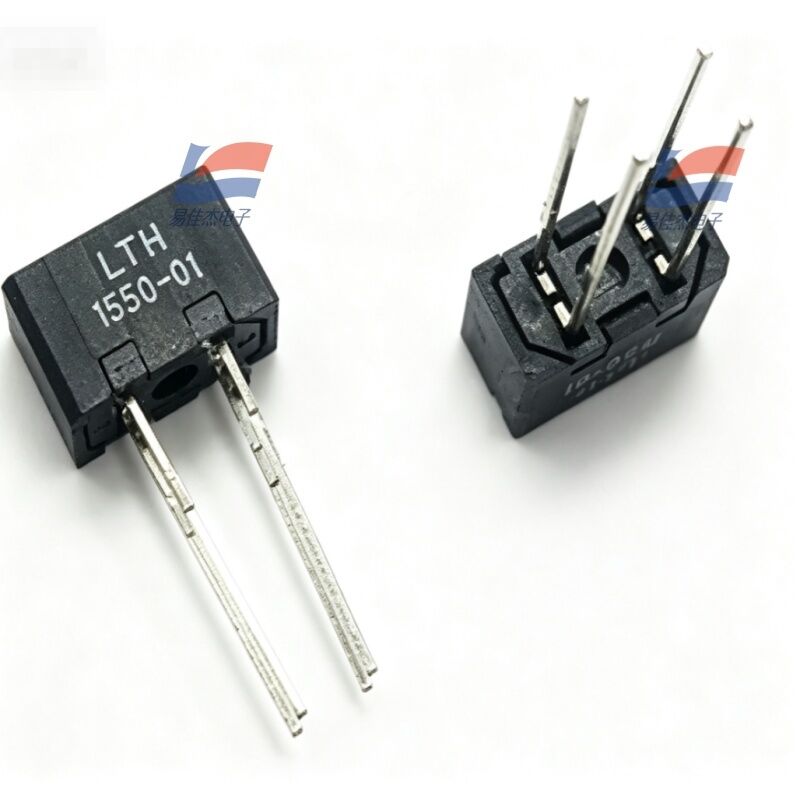

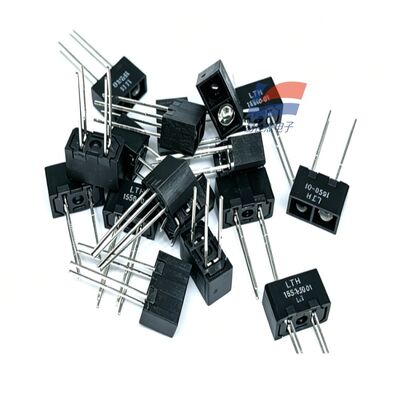

YJJ LTH-1550-01 Sensore fotoelettrico Interruttore fotoelettrico Riflettente Interruttore fotoelettrico

Descrizione del prodotto:

YJJ LTH-1550-01 Sensore fotoelettrico - Commutatore fotoelettrico - Commutatore fotoelettrico riflettente - Utilizzato in apparecchiature automatizzate

Caratteristiche:

I. Informazioni di base sul prodotto
Marchio: LITEON (fabbrica originaria di Taiwan)
Modello: LTH-1550-01
Tipo: sensore fotoelettrico riflettente (interruttore fotoelettrico riflettente)
Pacchetto: DIP4 Surface Mount 4-pin, passo standard di 2,54 mm
Distanza di rilevamento standard: 3,81 mm (range di rilevamento ottimale)
Certificazione: conforme alle norme ambientali RoHS, adatto all'elettronica industriale/di consumo
II. Principio della struttura interna
integrato da due componenti in un'unica unità:
940 nm LED a emissione di infrarossi (Emitta luce infrarossa)
Fototransistor NPN (ricevono luce infrarossa riflessa)
Le finestre di emissione e di ricezione sono disposte nella stessa direzione e fianco a fianco.il transistor conduceIl guscio nero è dotato di una struttura di ombra, resistente alle interferenze luminose ambientali.
III. Parametri elettrici di base
Valori nominali limitanti
Tabella
Specificazione dei parametri
Corrente LED in avanti se massima 60mA
LED di tensione inversa Vr 5V
Vf tipico di 1,2 V
Collettore di fototransistor Corrente Ic Massimo 20mA
Voltaggio del collettore-emittente Vceo 30V
Temperatura di funzionamento -25°C ~ +85°C
Temperatura di conservazione -55°C ~ +110°C
Caratteristiche elettriche
CTR del rapporto di trasferimento corrente: 50% ~ 600%
Velocità di risposta rapida, adatta per il conteggio ad alta velocità, rilevamento della posizione
NPN Collector Open-Loop Output, può essere associato direttamente a un microcontrollore IO a singolo chip
IV. Definizione a 4 pin (caratteri stampati visti da sotto, pin da sinistra a destra)
Pin 1: anodo a LED (LED+)
Pin 2: catodo LED (LED- / GND)
Pin 3: Emettitore di fototransistor (E, GND comune)
Pin 4: Collettore di fototransistor (C, uscita del segnale)
Schema di cablaggio semplice (ESP32 / Single-Chip Microcontroller General)
LED + connesso a 220Ω resistore di limitazione di corrente a 3.3V/5V; LED - connesso a GND
Fototransistor E connesso a GND; collettore C connesso a IO con resistore 10K Pull-Up
Quando un oggetto si avvicina, IO emette un livello basso; nessun oggetto è di alto livello
V. Vantaggi essenziali del prodotto
Calibrazione di fabbrica integrata, non è necessario regolare manualmente il percorso della luce, plug-and-play
Nessun contatto meccanico, la durata di vita supera di gran lunga i microswitch meccanici
Dimensioni compatte, montaggio superficiale su PCB, adatto per l'installazione interna in piccoli dispositivi
Conchiglia ombrosa nera, non attiva nell'illuminazione interna, luce naturale debole
Funzionamento con ampia gamma di temperature, compatibile con attrezzature industriali, attrezzature per ufficio, piccoli elettrodomestici
VI. Scenari tipici di applicazione
Apparecchiature per ufficio: rilevamento della carta, conteggio della carta, rilevamento del blocco della carta nelle stampanti/copiatrici
Apparecchiature di automazione: rilevamento della presenza e dell'assenza, rilevamento della posizione limite delle piccole linee di montaggio
Hardware intelligente: rilevamento delle porte dei bidoni di stoccaggio, rilevamento dell'apertura del coperchio dei bidoni della spazzatura, semplice rilevamento del livello del liquido
Attrezzature finanziarie: bancomat, cassa, riconoscimento cartaceo delle valute, conteggio delle banconote
