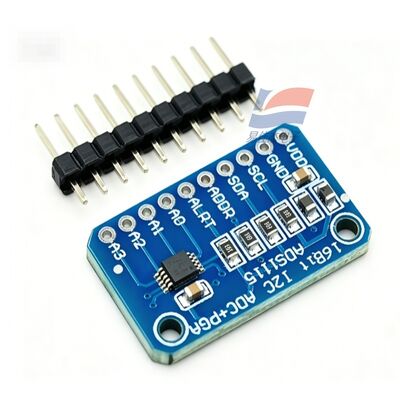

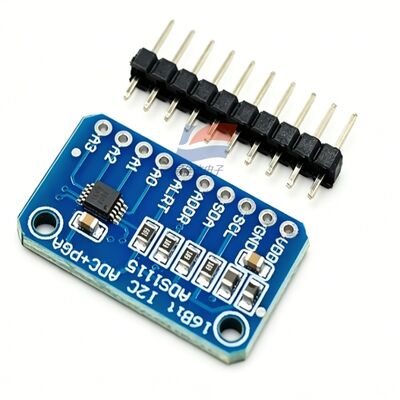

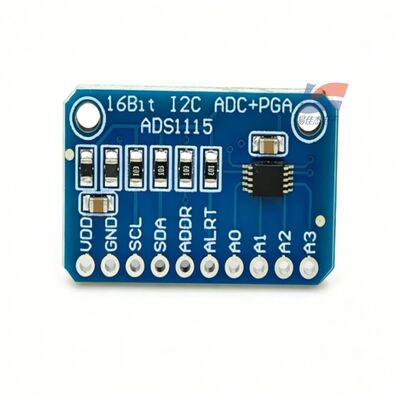

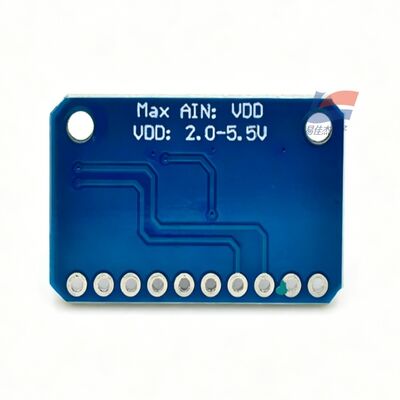

YJJ ADS1115 Modulo scheda di sviluppo ADC convertitore analogico-digitale ad alta precisione a 16 bit 4 canali

Descrizione del prodotto:

YJJ ADS1115 Modulo scheda di sviluppo ADC convertitore analogico-digitale ad alta precisione a 16 bit 4 canali

Caratteristiche:

Risoluzione: 16 bit, nessuna perdita di dati
Tensione LSB minima (PGA = 16, FS = ±0,256 V): 8 μV
Non linearità integrale INL: ±0,5 LSB
Rapporto di reiezione modalità comune CMRR: CC tipica 100 dB, frequenza di rete 50/60 Hz 105 dB (modalità 8SPS a bassa velocità)
Guadagno deriva della temperatura: 5~7 ppm/℃
Riferimento interno a bassa deriva integrato, nessuna necessità di sorgente di riferimento esterna
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (predefinito) / 250 SPS / 475 SPS / 860 SPS (massimo)
8SPS a bassa velocità: ottimale per la soppressione del rumore di rete
860SPS ad alta velocità: acquisizione rapida e dinamica del segnale
VIII. Parametri di alimentazione elettrica
Voltaggio di alimentazione (stessa tensione analogica/digitale): 2,0 V ~ 5,5 V, compatibile con microcontrollori 3,3 V/5 V
Corrente operativa:
Modalità di conversione continua: tipica 150μA
Modalità sleep a conversione singola: spegnimento automatico al termine della conversione, consumo energetico medio estremamente basso dell'intero dispositivo
Consumo energetico tipico: 0,3 mW
Intervallo di tensione analogica in ingresso: 0 V ~ VDD (single-ended)
IX. Interfaccia digitale I2C
Compatibile standard I2C, velocità massima 400kHz
4 indirizzi hardware selezionabili (pin ADDR collegato allo switch VDD/GND/SDA/SCL), è possibile collegare fino a 4 chip ADS1115 su un singolo bus
Comparatore digitale integrato: soglie superiore e inferiore regolabili, uscita di interruzione pin ALERT, riattivazione MCU in caso di trigger di sovratensione/sottotensione
X. Dimensioni del pacchetto (3 tipi tradizionali a montaggio superficiale)
X2QFN-10 (IRUGR): 2,0 mm × 1,5 mm × 0,4 mm, volume ultraridotto, indossabile/micro sensore
SOT-10 (DYN): 2,9 mm × 2,8 mm × 0,6 mm, montaggio superficiale generale
VSSOP-10 (IDGSR): 3,0 mm × 4,9 mm, adatto alla saldatura manuale
XII. Ambiente operativo
Temperatura operativa: -40 ℃ ~ +125 ℃
Temperatura di stoccaggio: -60℃ ~ +150℃
Umidità: 0~95% RH, senza condensa
Conforme alla direttiva RoHS
XIII. Funzioni chiave integrate
Riferimento di tensione interno ad alta precisione
Oscillatore dell'orologio interno, nessuna necessità di cristallo esterno
Guadagno programmabile PGA, che copre il segnale da microvolt a 5 V
Multiplexer analogico a 4 canali MUX
Comparatore di tensione digitale + uscita di interruzione
Modalità di risparmio energetico a conversione singola, preferita per i nodi alimentati a batteria

Specifiche:
