YJJ WisLink PLC LX200V30 Scheda di valutazione Modulo Power Line Communication (PLC) per PLC + rete ibrida LoRa

Descrizione del prodotto:

Scheda di valutazione YJJ WisLink PLC LX200V30 - Modulo Power Line Communication (PLC) per rete ibrida PLC + LoRa

Caratteristiche:

I. Panoramica del prodotto
1. Modulo principale LX200V30
SoC di controllo principale: chip portante per linea elettrica a banda larga Qualcomm QCA7420
Metodo di modulazione: Multiplexing a divisione di frequenza ortogonale OFDM
Protocollo standard: IEEE1901, standard a banda larga universale PLC HomePlug AV internazionale
Mezzo di trasmissione: linea elettrica, doppino intrecciato, cavo coassiale, tutti e tre i media sono compatibili
Companion EVB: scheda di valutazione WisPLC PRO (LX200V30 EVB), utilizzata per test rapidi, sviluppo di prototipi e verifica della soluzione
II. Parametri delle prestazioni RF e di comunicazione
Tasso di livello fisico
Velocità PHY massima: 500 Mbps; Throughput aziendale effettivo Circa 400~460 Mbps (RAKwireles...)
Banda di frequenza operativa
2~68 MHz (compatibile con la banda televisiva cablata CATV, nessuna interferenza); Generalmente consigliati 2~30 MHz per ridurre le interferenze (Rakwireles...)
Distanza di trasmissione (ambiente di cablaggio ideale)
Linea di alimentazione CA: massimo 300 m
Doppino intrecciato (linea telefonica/cavo di rete): massimo 600 m
Cavo coassiale: massimo 2000 m (RAKwireles...)
Capacità di configurazione di rete
Rete singola È possibile montare fino a 7 moduli LX200V30, collegamento in rete automatico, configurazione zero pronta per l'accensione
Crittografia di sicurezza
Crittografia hardware AES a 128 bit integrata per impedire l'intercettazione e la manomissione dei dati (RAKwireles...)
Anti-interferenza
Compatibilità elettromagnetica C4 di livello industriale, compatibile con convertitori di frequenza, saldatrici, motori, ecc. Scenari di alimentazione con forte rumore; Basso jitter con ritardo < 1,8 ms

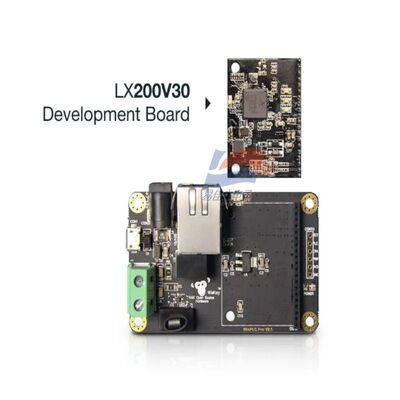

III. Specifiche del modulo hardware (modulo LX200V30)
Dimensioni: 40 mm × 30 mm, modulo perno timbro standard
Bus di interfaccia
Interfaccia Ethernet MII (connessione a MCU/PHY)
Basetta pin standard da 2,54 mm per alimentatore, GPIO, indicatore di stato
Requisiti di alimentazione (lato modulo)
Doppia alimentazione: 3,3 V CC (chip core) + 12 V CC (trasformatore PLC Line Drive), entrambi devono essere alimentati contemporaneamente
Indicatore di stato GPIO
PWR: indicatore luminoso di alimentazione
ETH: collegamento Ethernet/dati lampeggianti
PLC: collegamento linea elettrica/dati lampeggianti
Intervallo di temperatura operativa
Funzionamento: -40℃ ~ +85℃
Conservazione: -40 ℃ ~ +85 ℃
Consumo energetico
Standby: circa 120 mA; Trasmissione a pieno carico: 220~280 mA; Carico elevato: suggerire l'aggiunta del dissipatore di calore

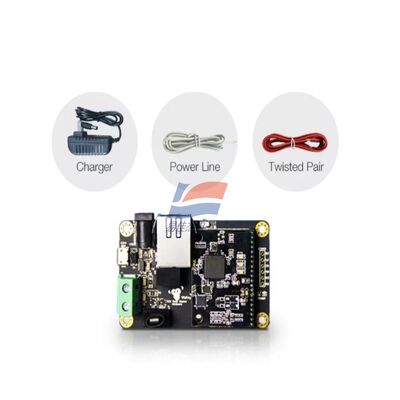

IV. Configurazione completa della scheda di valutazione EVB LX200V30 (scheda base WisPLC PRO)

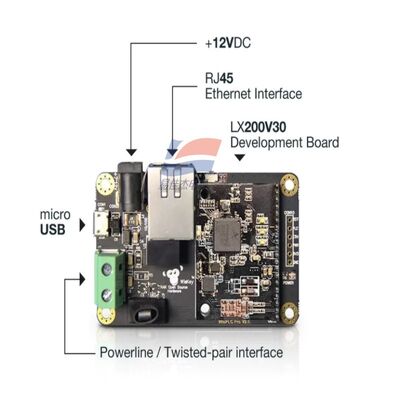

1. Interfaccia di alimentazione (due metodi di alimentazione)
Presa corrente continua CC: ingresso adattatore CC 12 V (consigliato)
Micro USB 5 V: solo debug dell'alimentatore, non è possibile pilotare il PLC a piena potenza
Il circuito step-up integrato nella scheda base genera automaticamente la doppia alimentazione da 3,3 V + 12 V richiesta dal modulo
2. Interfaccia aziendale esterna
Porta Gigabit Ethernet RJ45: connessione a computer, gateway, nodo LoRa RAK4630/4631
Morsettiera verde: uscita accoppiamento linea di alimentazione (collegamento dell'alimentazione di rete da 220 V/bus CC a bassa tensione)
Doppino intrecciato riservato, prese di saldatura per cavo coassiale, può testare direttamente la trasmissione multimediale
3. Interfaccia di debug
Porta seriale UART: strumento da riga di comando wislink-cli, visualizzazione qualità collegamento, modifica banda di frequenza, aggiornamento firmware OTA
Dip Switch: cambio rapido della banda di frequenza del PLC, modalità di rete
LED integrato a tre colori: visualizzazione in tempo reale di alimentazione, Ethernet, stato del collegamento della linea elettrica

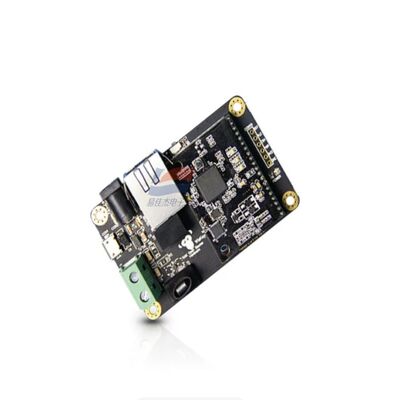

4. PCB della scheda di valutazione delle dimensioni meccaniche: circa 75 mm × 50 mm, con 4 fori di fissaggio per l'installazione di dimensioni Φ3
Scenari applicativi tipici
Sito industriale: sostituire i cavi di alimentazione originali con cavi di rete e utilizzare la rete ibrida PLC + LoRa (con gateway RAK4630/RAK5146)
Stazione fotovoltaica/di ricarica: trasmissione dati ad alta velocità per bus DC
Monitoraggio della sicurezza: utilizza l'alimentazione elettrica dell'edificio per trasmettere video della telecamera ad alta definizione
Edifici intelligenti, monitoraggio energetico, contatori intelligenti, networking di apparecchiature mediche
Sviluppo di prototipi di apparecchiature: verifica rapida di soluzioni di comunicazione su linea elettrica utilizzando la scheda di valutazione EVB
