YJJ RAK5146 Modulo di concentratore PiHAT adatto a LoRaWAN per la raccolta dei dati dei sensori

Descrizione del prodotto:

YJJ RAK5146 Modulo concentratore PiHAT adatto per LoRaWAN per la raccolta dati dei sensori

Caratteristiche:

I. Elenco dei componenti
Il kit standard include:

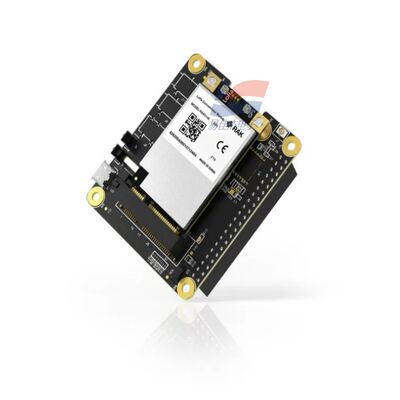

Modulo concentratore mPCIe LoRa RAK5146 (banda base SX1303)

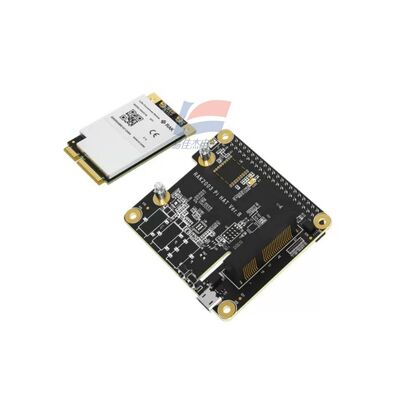

Scheda adattatore PiHAT RAK2287/RAK5146 (Raspberry Pi 40Pin HAT)
Antenna MHF LoRa integrata
Antenna GPS MHF (con versione GPS inclusa)
Pali in rame, kit viti di fissaggio
II. Parametri hardware della scheda adattatore PiHAT
1. Modelli Raspberry Pi compatibili
Raspberry Pi 3B+/4B (intestazione pin standard 40Pin), non compatibile con Pi Zero/5 (differenze di alimentazione/pin)
2. Interfacce e alimentazione
Presa femmina: GPIO standard 40Pin Pi
Slot: Mini PCIe a 52 pin (inserimento diretto per modulo RAK5146)
Conversione di potenza: DC-DC integrato, ingresso Raspberry Pi da 5 V a 3,3 V per il modulo concentratore
Collegamenti di comunicazione: SPI (trasmissione dati), UART (porta seriale GPS), GPIO (controllo reset/standby, sincronizzazione dell'ora PPS)
3. Specifiche meccaniche
Dimensioni: 65 mm × 55 mm × 18 mm
Peso: 22,7 g
Installazione: 4 pali in rame impilati sopra il Raspberry Pi
III. Parametri del modulo concentratore Core RAK5146 SX1303
1. Nucleo radio in banda base
Chip principale: banda base gateway Semtech SX1303 LoRa + 2 pezzi di front-end RF SX1250
Capacità di demodulazione del canale:
Rilevatore di pacchetti LoRa 8×8 canali
Demodulazione 8 canali SF5~SF12, demodulazione 8 canali SF5~SF10
1 demodulazione LoRa ad alta velocità (125/250/500kHz) + 1 demodulazione FSK
Demodulazione parallela fino a 16 pacchetti dati terminali contemporaneamente
2. Prestazioni RF
Potenza di trasmissione: massimo 27 dBm
Sensibilità di ricezione: -139dBm @ SF12, BW125kHz
Supporta le bande di frequenza globali (selezionare la versione corrispondente al momento dell'ordine):
CN470 (nazionale 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
Interfaccia antenna: 2 prese UFL/MHF (antenna LoRa + antenna GPS)
Funzioni opzionali: monitoraggio del canale LBT, timestamp Fine Timestamp ad alta precisione
3. GPS (versione opzionale)
GNSS multimodale ZOE-M8Q integrato, secondo impulso PPS in uscita per la sincronizzazione e il posizionamento dell'ora del gateway
4. Alimentazione elettrica
Voltaggio del modulo: 3,0 V ~ 3,6 V (3,3 V tipico)
Consumo energetico durante la trasmissione: 510~515 mA
Consumo energetico durante la ricezione in standby: 70~100 mA
Temperatura operativa: -40 ℃ ~ +85 ℃
5. Interfaccia di comunicazione
Il kit è compatibile con PiHAT per interfaccia SPI; è disponibile anche la versione USB RAK5146
6. Modulo
Dimensioni scheda standard Mini PCIe, spessore 5,5 mm
IV. Distribuzione di software e gateway
Immagine ufficiale precompilata: basata sul sistema Raspbian, LoRa Packet Forwarder integrato
Piattaforma di integrazione: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT, ecc. server LoRaWAN standard Metodo di distribuzione: masterizza l'immagine su una scheda SD, accesso SSH per configurare la banda di frequenza e l'indirizzo del server
Sincronizzazione dell'ora: sincronizzazione hardware GPS PPS, nessun GPS disponibile, utilizza la rete NTP per la sincronizzazione
V. Scenari applicativi tipici
Gateway locale LoRaWAN per area parco/serra/fabbrica
Raccolta dati sensore (accoppiato con nodi RAK4630/4631
