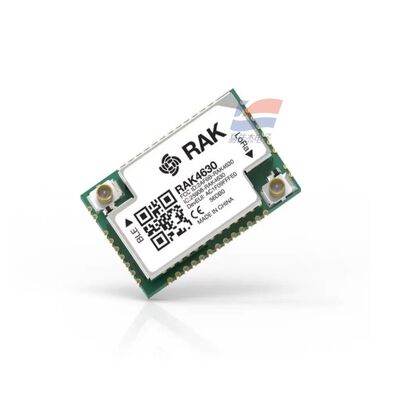

YJJ RAK4630 NRF52840 SX1262 I moduli LoRa+Bluetooth utilizzati per LoRaWAN

Descrizione del prodotto:

YJJ RAK4630 NRF52840 SX1262 Utilizzati per LoRaWAN sono i moduli LoRa+Bluetooth

Caratteristiche:

Posizionamento di base
RAK4630 è un modulo dual-mode a montaggio superficiale SMT stile timbro, con un nRF52840 interno (controllo principale BLE5.0) + radio LoRa SX1262;
RAK4631 è una scheda finita con una base e il chip principale è RAK4630. I componenti hardware dei due sono esattamente gli stessi, solo la confezione/base sono diversi. RAKwireles... .
Il firmware AT RUI3 preinstallato predefinito supporta la porta seriale/Bluetooth Low Energy (BLE) per inviare comandi AT, senza la necessità di compilazione e sviluppo complessi.
1. MCU di controllo principale (nucleo BLE nRF52840)
Core: ARM Cortex-M4F a 32 bit, con FPU hardware per operazioni in virgola mobile
Frequenza: 64 MHz
Memoria: 1 MB Flash + 256 KB di RAM
Sicurezza: Hardware CryptoCell, con crittografia AES/ECDH/SHA
Periferiche: RTC da 32,768 kHz, bobina NFC-A, USB 2.0 a piena velocità
2. Parametri radio Bluetooth BLE 5.0 (2,4 GHz)
Protocollo standard: BLE5.0, supporta BLE Mesh, Long Range (lontana distanza), 2Mbps ad alta velocità, NFC-A
Banda di frequenza: 2402~2480 MHz
Potenza di trasmissione: -20dBm ~ +4dBm, con regolazione a step di 4dB
Sensibilità di ricezione:
1Mbps: -95dBm
Modalità a lungo raggio 125kbps: -103dBm
Velocità: 2Mbps / 1Mbps / 500kbps / 125kbps
Interfaccia antenna: doppie prese IPEX4 (antenna BLE indipendente, antenna LoRa indipendente, impedenza 50Ω)
Consumo energetico tipico di BLE
Trasmissione TX (0 dBm) ≈ 4,8 mA
Ricezione in standby ≈ 1 mA
Sonno profondo dell'intero dispositivo 2,0~4,23μA (attivazione RTC)
3. Radio LoRa SX1262 (lunga distanza sub-GHz)
Distinzione della versione della fascia
RAK4630 (L): 433~470 MHz (CN470 domestico)
RAK4630(H): 779~923 MHz (EU868/US915/AS923)
Protocollo: LoRaWAN 1.0.3, LoRa P2P punto a punto
Potenza di trasmissione: Boost fino a +22dBm
Sensibilità di ricezione: minimo - 148 dBm, budget di collegamento totale 170 dB
Larghezza di banda: regolabile da 7,8kHz a 500kHz, con oscillatore a cristallo TCXO integrato con compensazione della temperatura ad alta precisione
Consumo energetico LoRa: trasmissione a piena potenza ≈ 14,5 mA, ricezione continua ≈ 14,5 mA
4. Parametri di alimentazione elettrica
Voltaggio operativo: 2,0 V ~ 3,6 V (sistema batteria al litio da 3,7 V, alimentazione diretta 5 V)
Alimentazione consigliata: batteria al litio 3,3 V LDO / 3,7 V
Corrente di sospensione: tipica 4,23μA, minimo 2,0μA (attivazione temporizzazione RTC)
Corrente di picco: trasmissione LoRa a piena potenza ≈ 14,5 mA, picco BLE < 5 mA
USB: VBUS 5V solo per programmazione, debug dell'alimentazione, non per alimentazione a lungo termine dell'intero dispositivo
5. Interfacce hardware (timbri a 44 pin)
Porta seriale: 2 UART hardware (comandi AT, comunicazione sensore)
I2C: 2 gruppi di I2C, compatibile con sensore di ossigeno LOX-02, sensore di pressione MPXHZ6115
SPI: SPI ad alta velocità (flash esterno, display)
ADC: 3 ingressi analogici a 12 bit (tensione della batteria, raccolta sensori analogici)
GPIO: 8 IO per uso generale, supporta la riattivazione degli interrupt esterni
USB: pad segnale micro USB
NFC: uscita del pin dell'antenna NFC
Debug: interfaccia di debug del download SWD
6. Dimensioni meccaniche e ambiente
Forma: modulo a montaggio superficiale SMT per timbri Dimensioni: 15 mm × 23 mm × 3 mm
Perni: blocchi postali a 44 pin, saldatura a montaggio superficiale
Temperatura operativa: -40 ℃ ~ +85 ℃
Temperatura di conservazione: -40℃ ~ +85℃
Umidità: 0 - 95% RH, senza condensa
VIII. Firmware e sviluppo
Firmware predefinito: RUI3, set di istruzioni AT completo (è possibile inviare UART/BLE/USB)
Sviluppo secondario: supporta Arduino, PlatformIO, API RUI3 per firmware personalizzato
Aggiornamento OTA: OTA wireless BLE, masterizzazione locale USB
Certificazione: conformità CE, FCC, RoHS, KC
Applicazioni tipiche
Nodi di sensori alimentati a batteria (accoppiati con sensori di ossigeno/pressione), monitoraggio di serre agricole, raccolta industriale a basso consumo, dispositivi portatili portatili, configurazione locale del telefono cellulare BLE + caricamento a lunga distanza LoRa, sottonodo gateway IoT a basso consumo
