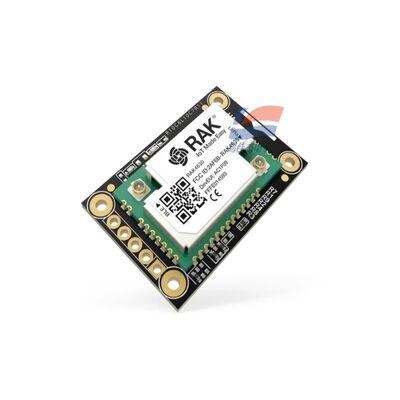

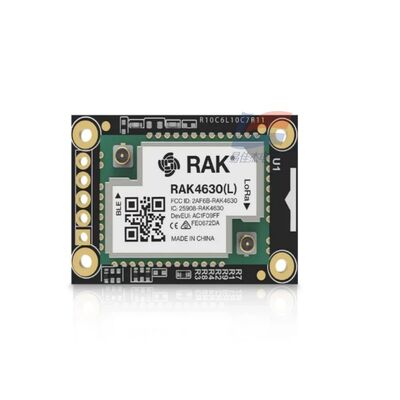

YJJ RAK4631 Nordic NRF52840 BLE Core Module supporta LoRa SX1262 per il monitoraggio industriale a bassa potenza

Descrizione del prodotto:

YJJ RAK4631 Nordic NRF52840 BLE Core Module supporta LoRa SX1262 per il monitoraggio industriale a bassa potenza

Caratteristiche:

RAK4631 WisBlock Dual-Mode Core Module Descrizione completa dei parametri
Posizionamento del modulo: nRF52840 BLE5.0 + SX1262 LoRaWAN integrato WisBlock core board,suddiviso in versione standard RAK4631 (sacetta IPEX dell'antenna esterna) e RAK4631-R (antenna integrata + firmware RUI3), l'hardware è completamente lo stesso solo il firmware è diverso.
1. MCU di controllo principale (BLE Core nRF52840)
Core: 32 bit ARM Cortex-M4F, con FPU hardware per operazioni a virgola mobile
Frequenza: 64MHz
Memoria: 1MB di Flash + 256KB di RAM
Sicurezza: unità di crittografia CryptoCell integrata, supporta la crittografia hardware AES, ECDH, SHA ecc.
Dispositivi periferici di scheda: oscillatore a cristalli RTC a 32,768 kHz, bobina NFC-A, dispositivo USB2.0 a piena velocità/OTG Nordic Sem...
2. BLE 5.0 Parametri chiave radio (2.4 GHz)
Protocollo stack: BLE 5.0 (BLE Mesh, Long Range, 2Mbps high speed), NFC-A, compatibile con Zigbee/Thread
Potenza di trasmissione: -20 ~ +4dBm, regolabile a 4dB
Sensibilità di ricezione:
1 Mbps BLE: -95 dBm
125kbps Modalità a lungo raggio: -103dBm
Tassi: 2Mbps / 1Mbps / 500kbps / 125kbps
Antenna:
RAK4631: IPEX4 presa esterna dell'antenna 2.4G
RAK4631-R: antenna BLE integrata in una scheda PCB
BLE Consumo tipico di energia:
BLE Broadcast TX (0dBm): ~4,8mA
BLE ricezione in standby: ~ 1mA
Stagno profondo: 2μA (intera macchina)
3. LoRa SX1262 Parametri radio (Sub-GHz)
Differenziazione delle versioni della banda di frequenza:
RAK4631 (L): 433 ̊470 MHz (Cina 433M)
RAK4631 ((H): 779 ‰ 923 MHz (EU868/US915/AS923)
Protocollo: LoRaWAN 1.0.2/1.0.3, LoRa P2P punto a punto
Potenza di trasmissione: modalità di amplificazione massima + 22 dBm
Sensibilità di ricezione: bassa fino a - 148 dBm, budget di collegamento 170 dB
Larghezza di banda: 7,8 kHz ~ 500 kHz regolabile, oscillatore a cristallo TCXO integrato compensato dalla temperatura (stabilità a temperatura ampia)
LoRa Consumo di energia:
22 dBm Trasmissione: ~ 14,5 mA
Monitoraggio di ricezione: ~ 14,5 mA
Modalità di riposo uguale a tutta la macchina 2μA
4. Parametri dell'alimentazione elettrica
Tensione di funzionamento: 2.0V ~ 3.6V (sistema a batteria agli ioni di litio 3.7V, non può essere direttamente alimentato a 5V)
Fornitore di alimentazione raccomandato: batteria agli ioni di litio da 3,3 V / 3,7 V (compatibile con la gestione della ricarica WisBlock baseboard)
Corrente di sospensione: tipica 2.0μA (risveglio con cronometraggio RTC, minimo 1,2μA)
Corrente di picco: LoRa trasmissione di piena potenza ≈ 14,5mA, picco BLE < 5mA
Fornitura di alimentazione per l'espansione della scheda base: la scheda base supporta l'ingresso Micro USB 5V, la ricarica della batteria agli ioni di litio (massimo 350mA) V. Interfacce hardware (connesse alla base WisBlock)
Port seriale: 2 canali di UART (supporto ai comandi AT, comunicazione dei sensori)
I2C: bus I2C standard, compatibile con sensori di temperatura e umidità, sensori di ossigeno, sensori di pressione
SPI: SPI ad alta velocità (può essere collegato a Flash, display)
ADC: ingressi analogici multipli a 12 bit (tensione di raccolta della batteria, sensori analogici)
GPIO: I/S digitali multiuso generale, interruzione esterna di sveglia
USB: Micro-AB full-speed USB, utilizzato per la programmazione, registri delle porte seriali, OTG
Debug: Interfaccia di debug per download SWD
Espansione NFC: attraverso il modulo IO, pin NFC RAKwireles...
VI. Dimensioni meccaniche e ambiente
Dimensioni: 20 mm × 30 mm, spessore di circa 3 mm
Peso: ≈4g (esclusa l'antenna)
Fissazione: 2 fori Φ1,5 mm, viti fissate sulla base WisBlock
Temperatura di funzionamento: -40°C ~ +85°C
Temperatura di conservazione: -40°C ~ +85°C
Umidità: 0~95% RH senza condensazione
VII. Firmware e metodo di sviluppo
RAK4631 (Versione originale): Arduino BSP, PlatformIO, sviluppo Zephyr RTOS
RAK4631-R: firmware low-code RUI3 preinstallato, supporta i comandi AT, sviluppo secondario API, BLE/USB/UART possono tutti emettere comandi AT
OTA: Supporta l'aggiornamento wireless BLE, l'aggiornamento del firmware USB
Certificazione: certificazione di conformità FCC/CE/RoHS RAKwireles...
VIII. Scenari tipici di applicazione


Specificità:
