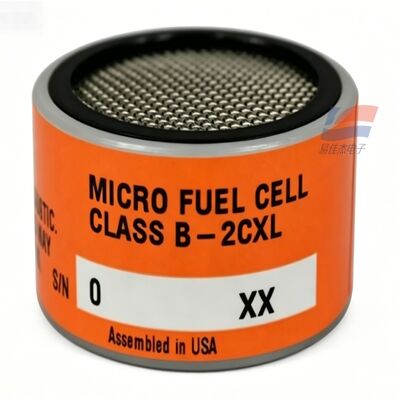

YJJ C06689-B2CXL Classe B-2CXL Sensore di ossigeno a concentrazione ultra-bassa 0-1ppm O2

Descrizione del prodotto:

YJJ C06689-B2CXL Sensore di ossigeno a concentrazione ultra-bassa classe B-2CXL per la produzione di wafer a semiconduttore O2 da 0-1 ppm

Caratteristiche:

I. Informazioni di base sul prodotto

Marca: Teledyne Analytical Instruments (USA)

Codice articolo originale: C06689-B2CXL, modello interno: CLASS B-2CXL

Principio di funzionamento: micro cella a combustibile monouso sigillata (batteria elettrochimica a ossigeno), elettrolita interno KOH al 15%, struttura a doppio elettrodo, generazione di ossigeno con segnale di corrente lineare in uscita con riduzione dell'ossidazione

Distinzione di posizionamento centrale

B-2C (C06689-B2C): intervallo 0~10 ppm di ossigeno in tracce, universale senza rilevamento di gas CO₂ ad elevata purezza

B-2CXL: modello XL ultra-range ottimizzato, intervallo minimo 0~1 ppm, specifico per il monitoraggio dell'ossigeno residuo a livello ppb di gas inerte ultrapuro, compatibile con l'analizzatore di ossigeno in tracce serie Teledyne INSTATRACE XL

Punti in comune: è severamente vietato l'uso a lungo termine in gas contenenti CO₂, la CO₂ causerà una deriva dello zero e errori di misurazione; adatto solo per gas di processo inerti/carbonio-idrogeno senza anidride carbonica

II. Specifiche tecniche principali

1. Intervallo di misurazione

Intervallo di misurazione standard: 0 ~ 1 ppm O₂ (intervallo ultra basso, alta precisione a livello ppb)

Limite inferiore di rilevamento: rilevamento stabile dell'ossigeno residuo a livello di ppb, adatto per il controllo rigoroso della purezza di semiconduttori e gas ultrapuri fotovoltaici

Confronto B2C: intervallo B2C 0~10 ppm, B2CXL riduce l'intervallo di 10 volte, la risoluzione migliora, adatto a condizioni di ossigeno estremamente basso

2. Caratteristiche ambientali ed elettriche

Temperatura operativa: 0 ℃ ~ +50 ℃

Condizioni di umidità: 0~99% RH, senza acqua di condensa, senza nebbia d'olio

Pressione: pressione normale ±10%, nessuno shock ad alta pressione, cambiamento improvviso della pressione negativa

Caratteristiche di uscita: uscita di corrente lineare, abbinamento dedicato a Teledyne INSTATRACE XL, analizzatore di ossigeno in tracce serie 3110XL, connessione presa dedicata, non può essere saldato direttamente ai pin

Tempo di risposta T90: 35~40 secondi, la deriva del segnale di traccia dell'ossigeno è minima, il monitoraggio online a lungo termine è stabile

Precisione: errore fondo scala <±2%, attenuazione annuale del segnale <5%

3. Durata e garanzia

Garanzia di fabbrica originale: 6 mesi

Durata di servizio regolare: condizioni di azoto/argon/elio ad elevata purezza 9~12 mesi; il contatto frequente con l'aria e l'ambiente ricco di ossigeno ridurrà significativamente la durata della vita

Condizioni di conservazione: sacchetto originale in foglio di alluminio sigillato in fabbrica, protetto dalla luce, conservato a temperatura ambiente, periodo di validità di conservazione non aperto di 6 mesi; dopo l'apertura, l'elettrolito continua a deteriorarsi, è necessario utilizzarlo sulla macchina il prima possibile

Struttura: confezione sigillata una tantum, esente da manutenzione, esaurimento dell'elettrolito non rigenerabile, sostituzione complessiva diretta

III. Caratteristiche principali del prodotto

Ottimizzazione esclusiva dell'analizzatore XL: calibrato specificatamente per l'analizzatore di tracce di ossigeno della serie Teledyne INSTATRACE XL, range ultra-basso 0~1 ppm, la risoluzione supera di gran lunga il modello B2C standard;

Condizioni di lavoro senza CO₂ specifiche: punto zero stabile in un ambiente privo di CO₂, nessuna deriva, risolve il problema della distorsione nei normali sensori per il rilevamento di tracce di ossigeno in gas inerti ad elevata purezza;

Altissima precisione a livello di ppb: può catturare tracce di ossigeno residuo estremamente contenute, soddisfa gli standard di controllo della qualità del gas ultrapuro nei settori dei semiconduttori, delle batterie al litio e del fotovoltaico;

Importazione americana originale, interfaccia presa standardizzata, sostituzione rapida in loco, nessuna calibrazione complessa richiesta;

Struttura sigillata esente da manutenzione, nessuna necessità di rifornimento d'acqua, nessuna riliquidazione regolare, riduce i costi operativi e di manutenzione.

IV. Scenari applicativi di settore (usi principali)

1. Produzione di wafer semiconduttori (applicazione principale)

Monitoraggio online dell'ossigeno in traccia di azoto ad elevata purezza, argon, gas di trasporto/gas di spurgo a livello di ppb; Forno per diffusione, incisione, imballaggio e deposizione di film di wafer, gas protettivo inerte, monitoraggio dell'ossigeno residuo per prevenire l'ossidazione dei trucioli e

Produzione e rilevamento della purezza di riempimento di gas rari speciali (neon, kripton, xeno) per l'elettronica.

2. Batteria al litio/industria delle nuove energie fotovoltaiche

Cabina di protezione dell'azoto nel riempimento della batteria al litio, nella cottura sotto vuoto e nel laboratorio di formazione, monitoraggio in tempo reale dell'ossigeno residuo ultrabasso;

Analisi delle impurità dell'ossigeno in tracce di condotte a circolazione inerte per apparecchiature di sinterizzazione di wafer di silicio e rivestimento fotovoltaico.

3. Industria speciale del gas ad elevata purezza

Controllo delle impurità dell'ossigeno in tracce di fonti di gas industriali di idrogeno, etilene, acetilene e metano di elevata purezza;

Elementi di rilevamento centrali delle apparecchiature di rilevamento della purezza del gas di trasporto ultrapuro da laboratorio e del gas di trasporto per cromatografia.

4. Trattamento termico e industria chimica

Forno per ricottura e cementazione dei metalli, gas protettivo inerte esente da CO₂, monitoraggio del livello di ossigeno residuo estremamente basso;

Gas di sintesi petrolchimica e tubazioni di processo prive di CO₂ tracciano l'analisi online delle impurità dell'ossigeno.

5. Accessori dello strumento

Gli analizzatori di tracce di ossigeno portatili/desktop Teledyne INSTATRACE XL, serie 3110XL sono dotati di sensori originali di fabbrica.
