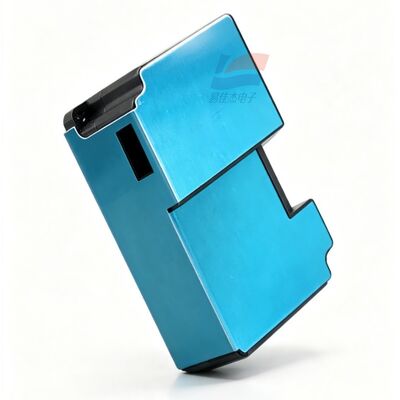

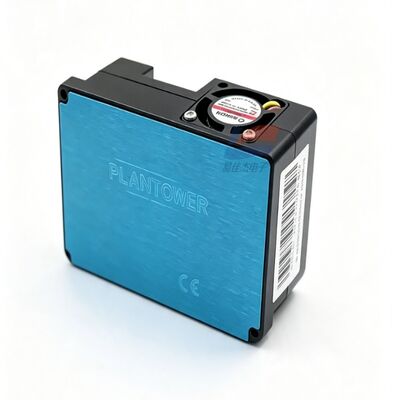

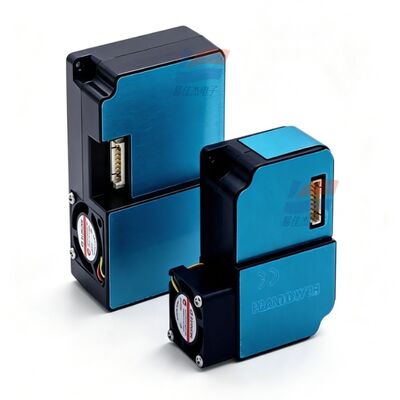

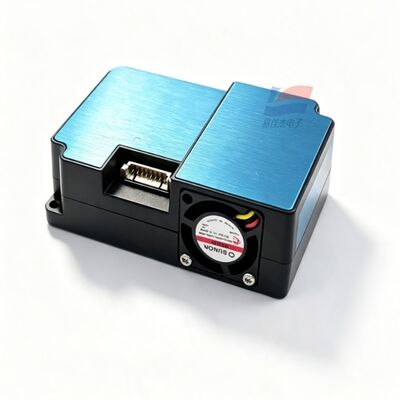

Modulo sensore di particelle d'aria YJJ PMS1003 Laser PM2.5 PM10 Dust con UART digitale

Descrizione del Prodotto:

Modulo Sensore Polveri Particolato Laser YJJ PMS1003 PM2.5 PM10 UART Digitale per Rilevamento Aria

Caratteristiche:

I. Introduzione al Prodotto

Il PMS1003 è un sensore di particolato di tipo a diffusione laser per uso generale, dotato di una ventola in miniatura per l'aspirazione e il campionamento, uscita digitale TTL-UART. Può rilevare simultaneamente più intervalli di dimensioni delle particelle di polvere da 0,3 - 10 μm e fornire le concentrazioni di PM1.0/PM2.5/PM10. Viene utilizzato principalmente nello sviluppo di strumenti di rilevamento dell'aria, purificatori e apparecchiature di monitoraggio ambientale.

II. Parametri Tecnici Dettagliati

Tabella

Elemento Parametro Specifiche Parametri

Principio di Rilevamento Diffusione Mie Laser

Intervalli di Dimensioni Particelle Risolvibili 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efficienza di Conteggio 50% @ 0,3 μm; 98% ≥ 0,5 μm

Intervallo di Misura Effettivo PM2.5 0 - 500 μg/m³

Intervallo di Misura di Sovraccarico PM2.5 Fino a ≥ 1000 μg/m³

Risoluzione Concentrazione 1 μg/m³

Errore di Misura 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Risposta Campionamento Singolo < 1s; Risposta Stabile Complessiva ≤ 10s

Volume Aria Campionamento Standard 0,1L

Tensione Alimentazione DC 4,5 - 5,5V, tipico 5V

Corrente Consumo Energetico ≤ 100mA

Corrente Standby Sleep ≤ 200μA

Interfaccia di Comunicazione TTL-UART (Livello 3,3V), Commutazione Campionamento Sleep/Continuo

Intervallo Temperatura Operativa -10°C ~ +60°C

Intervallo Umidità Operativa 0 - 95% RH, Senza Condensa

Intervallo Temperatura di Stoccaggio -40°C ~ +85°C

Dimensioni Complessive 65 × 42,3 × 23 mm

Tempo Medio tra i Guasti ≥ 3 Anni

III. Funzioni Pin

VCC - Alimentazione 5V

GND - Massa

SET - Pin Modalità; Livello alto per campionamento continuo, Livello basso per sleep e risparmio energetico RXD

TXD (trasmissione/ricezione seriale 3,3V)

Pin RESET reset

IV. Principali Vantaggi del Prodotto

Ventola integrata per aspirazione attiva, risposta rapida di rilevamento

Uscita di quantità di polvere per diverse dimensioni di particelle, concentrazione di massa PM1.0/PM2.5/PM10

Supporto per modalità sleep e basso consumo energetico, compatibile con dispositivi alimentati a batteria

Porta seriale TTL direttamente collegabile al microcontrollore, sviluppo semplice

V. Scopi Applicativi Industriali

Purificatori d'aria domestici, sonde di monitoraggio polveri per sistemi di aria fresca

Rilevatori di qualità dell'aria interna, allarmi PM2.5

Domotica, sistemi di controllo sicurezza edifici

Officine e fabbriche, apparecchiature di monitoraggio semplice polveri in cantieri

Rilevatori ambientali portatili esterni, terminali di monitoraggio ambientale

Stazioni di ricarica, armadi di controllo, rilevamento aria in allevamenti
