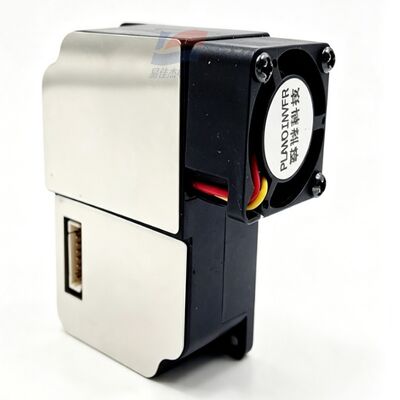

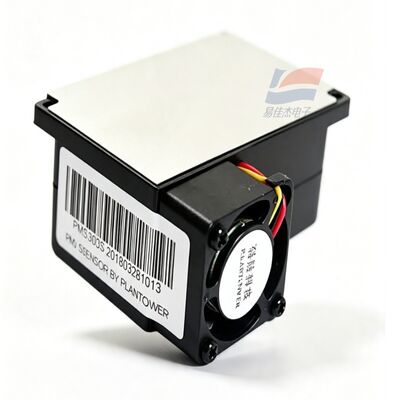

Modulo sensore polveri YJJ PMS3003 Laser PM2.5 PM10 UART Rilevamento Particelle Digitale

Descrizione del prodotto:

YJJ PMS3003 Laser PM2.5 PM10 Sensore di polvere UART Modulo digitale di rilevamento delle particelle

Caratteristiche:

I. Introduzione del prodotto

Il PMS3003 è il sensore di polvere di tipo laser scatter di terza generazione, dotato di un ventilatore di aspirazione d'aria in miniatura; emette PM1.0, PM2.5, concentrazioni di massa di PM10 e il numero di particelle di dimensioni multiple tramite porta seriale TTL-UART.,adatto allo sviluppo di apparecchiature per la qualità dell'aria all'interno e all'esterno.

II. Parametri tecnici completi

Tabella

Dettagli della specifica dell'elemento parametro

Principio di rilevamento Laser Mie Scattering

Dimensioni delle particelle Range 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efficienza di conteggio delle particelle 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Intervallo standard 0 - 500 μg/m3

L'indicatore di pressione deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009.

Risoluzione della concentrazione 1 μg/m3

Accuratezza di misura 0-100 μg/m3: ± 10 μg/m3; 100-500 μg/m3: ± 10% FS

Risposta di campionamento singolo < 1s; risposta stabile complessiva ≤ 10s

Flusso d'aria di campionamento 0,1 l/min

Tensione di alimentazione DC 4,5 - 5,5 V, tipica 5 V

Corrente di lavoro normale ≤ 100mA

Corrente in standby di sospensione ≤ 200μA

Interfaccia di comunicazione TTL-UART, frequenza di Baud 9600, livello 3.3V, supporta la modalità di lettura attiva/passiva

Temperatura di funzionamento -10°C ~ +60°C

Temperatura di conservazione -40°C ~ +85°C

Umidità di funzionamento 0 - 95% RH (senza condensazione)

Dimensioni 65 × 42,3 × 23 mm

Tempo medio tra i guasti ≥ 5 anni

III. 8Pin Pinout Definizione

VCC: alimentazione 5V

GND: Terreno

SET: Mode Pin; alto livello = campionamento continuo, basso livello = risparmio di energia durante il sonno

RXD: ricezione della porta seriale del sensore

TXD: Trasmissione della porta seriale del sensore

RESET: Pin di reset del modulo

7, 8. Pini non utilizzati

IV. Vantaggi del prodotto

Chip di controllo principale di terza generazione, deriva a lungo termine più piccola, resistenza superiore alle interferenze dell'olio da cucina e del vapore acqueo rispetto a PMS1003

Supporta il sonno a basso consumo di energia, adatto per rilevatori portatili a batteria

Può produrre due serie di dati: quantità di particelle originale e concentrazione di particolato calibrata CF standard

Conchiglia di schermo metallico, che isola le interferenze elettromagnetiche delle schede di circuito

V. Scopi di applicazione industriale

Purificatori d'aria, sistemi di aria fresca, aria condizionata centrale, sonda di monitoraggio della polvere

Home/Commerciale PM2.5 Detettore di qualità dell'aria, allarme di nebbia

Probe di monitoraggio della polvere per la costruzione, laboratorio, fabbrica, terminale di monitoraggio dell'aria della casa di allevamento

Sistema di controllo automatico della ventilazione delle abitazioni intelligenti

Detettore d'aria del veicolo, apparecchiatura portatile per il rilevamento dell'ambiente esterno

Invertitore di potenza, armadietto di controllo elettrico, monitoraggio delle particelle in serra
