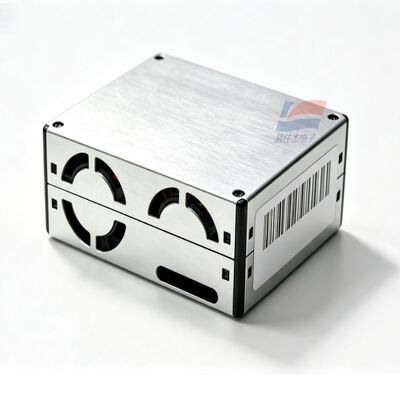

Modulo sensore polveri PM2.5 PM10 laser YJJ PMS6003 UART digitale per rilevamento particolato

Descrizione del Prodotto:

Modulo di Rilevamento Particolato Digitale UART Sensore Polvere PM2.5 PM10 Laser YJJ PMS6003

Caratteristiche:

I. Introduzione al Prodotto

Il PMS6003 è un sensore di polvere di sesta generazione con calibrazione a doppio laser e involucro in lega metallo-alluminio. Presenta calibrazione reciproca a doppio laser, durata dei componenti raddoppiata, deriva a lungo termine estremamente bassa e uscita seriale TTL-UART in grado di visualizzare quantità di particelle di diverse dimensioni, concentrazioni PM1.0/PM2.5/PM10. Rispetto ai PMS1003/3003, offre una stabilità e una durata significativamente migliorate, rendendolo adatto allo sviluppo di apparecchiature di monitoraggio della qualità dell'aria online a lungo termine di grado industriale.

Sensore PMS6003

II. Parametri Tecnici Completi

Principio di Rilevamento: Diffusione Mie a doppio laser, calibrazione reciproca a doppio percorso ottico

Risoluzione Dimensione Particelle: 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

Efficienza Conteggio Particelle: 50% @ 0.3 μm; 98% ≥ 0.5 μm

Intervallo Normale PM2.5: 0 - 500 μg/m³

Intervallo di Sovraccarico PM2.5: ≥ 1000 μg/m³

Risoluzione Concentrazione: 1 μg/m³

Precisione di Misura: 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Durata Singolo Campionamento: < 1s; Risposta Stabile del Sistema ≤ 10s

Volume Flusso Aria Campionamento: 0.1 L/min

Tensione Alimentazione: DC 4.5 - 5.5V, standard 5V

Corrente Operativa Normale: ≤ 100mA

Corrente Standby Sleep: ≤ 2mA

Interfaccia di Comunicazione: TTL-UART, baud rate 9600, livello 3.3V, supporta upload attivo, modalità di interrogazione passiva

Temperatura Operativa: -10°C ~ +60°C

Temperatura di Stoccaggio: -40°C ~ +85°C

Umidità Applicabile: 0 - 95% RH (senza condensa)

Materiale Involucro: Involucro schermato in metallo

Dimensioni Complessive: 50 × 38 × 21 mm (volume inferiore a PMS1003/3003)

Vita Media Senza Guasti: ≥ 10 Anni (durata laser raddoppiata)

III. Pinout a 8 pin

VCC: Alimentazione 5V

GND: Massa

SET: Pin di Modalità; Livello alto = campionamento continuo, Livello basso = modalità sleep a risparmio energetico

RXD: Ricezione Porta Seriale Sensore

TXD: Trasmissione Porta Seriale Sensore

RESET: Reset hardware a livello basso

7 - 8. Pin NC di riserva

IV. Vantaggi Chiave del Prodotto

Calibrazione a doppio percorso ottico laser, soppressione della deriva dovuta all'invecchiamento del laser, durata estremamente lunga

Involucro metallico miniaturizzato, eccellente anti-interferenza elettromagnetica e resistenza alle interferenze di fumo d'olio e vapore acqueo rispetto al modello precedente

Basso consumo energetico in modalità sleep, adatto per strumenti di rilevamento portatili alimentati a batteria al litio

Emette sia dati grezzi di conteggio delle particelle che dati di concentrazione PM calibrati CF

Elevata coerenza di calibrazione in fabbrica, nessuna necessità di calibrazione secondaria per grandi quantità di apparecchiature

V. Scopi di Applicazione Industriale

Sistema di aria fresca, purificatore d'aria di fascia alta, sonda di monitoraggio particolato per condotti di condizionamento centralizzato

Strumento di rilevamento aria interna commerciale, dispositivo di allarme antismog PM2.5 per interni

Monitoraggio online polvere in cantiere, terminale di monitoraggio polvere in officina, fabbrica, galleria

Strumento di monitoraggio aria in auto, stazione di ricarica, armadio di controllo elettrico, monitoraggio ambientale serra

Casa intelligente IoT, sistema di controllo automatico ventilazione edificio, apparecchiature di rilevamento ambientale portatili per esterni
