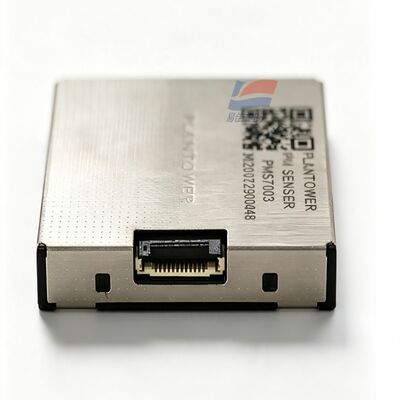

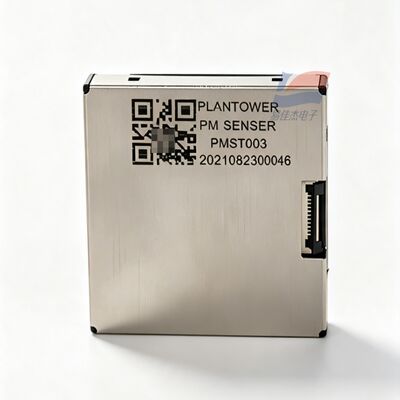

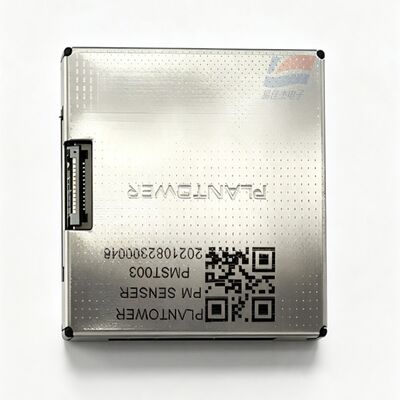

YJJ PMST003 Laser PM2.5 PM10 Sensore di polvere UART Modulo digitale di rilevamento delle particelle

Descrizione del Prodotto:

YJJ PMST003 Sensore di Polvere Laser PM2.5 PM10 UART Modulo Digitale di Rilevamento Particolato

Caratteristiche:

I. Introduzione al Prodotto

Sensore di polvere a diffusione laser ultra-sottile PMST003, con uno spessore totale di soli 6,4 mm, dotato di un guscio metallico completamente schermato su sei lati; emette concentrazioni di massa PM1.0, PM2.5, PM10 e conteggi di particelle multi-dimensione tramite porta seriale TTL-UART. Questo prodotto è progettato per volumi estremamente ridotti, eccellente anti-interferenza elettromagnetica, ed è adatto per dispositivi di rilevamento dell'aria compatti, portatili e indossabili.

II. Parametri Tecnici Completi

Principio di Rilevamento: Diffusione della Luce Mie Laser

Intervalli di Dimensione delle Particelle Rilevate: 0,3 - 1,0 µm, 1,0 - 2,5 µm, 2,5 - 10 µm

Efficienza di Conteggio delle Particelle: 50% @ 0,3 µm; 98% ≥ 0,5 µm

Intervallo Standard PM2.5: 0 - 500 µg/m³

Intervallo di Sovraccarico PM2.5: 0 - 1000 µg/m³

Risoluzione di Concentrazione: 1 µg/m³

Precisione di Misurazione: 0 - 100 µg/m³ ± 10 µg/m³; 100 - 1000 µg/m³ ± 10% FS

Risposta di Campionamento Singolo: < 1s; Risposta Stabile dell'Intera Macchina ≤ 10s

Volume d'Aria di Campionamento Singolo: 0,1L

Alimentazione Standard: DC 4,5 - 5,5V, tipico 5V

Corrente di Picco di Lavoro: ≤ 100mA

Corrente di Standby in Sleep: ≤ 2mA

Interfaccia di Comunicazione: TTL-UART, baud rate 9600, livello 3,3V, supporta modalità di caricamento attivo / interrogazione passiva

Temperatura Operativa: -10°C ~ +60°C

Temperatura di Stoccaggio: -40°C ~ +80°C

Umidità Operativa: 0 - 95% RH, non è consentita la condensazione

Dimensioni Complessive: 38 × 35 × 6,4 mm (Ultra-sottile 6,4 mm)

Tempo Medio tra i Guasti: ≥ 20.000 ore

Struttura del Guscio: Schermatura metallica completa su sei lati, forte resistenza al fumo d'olio e alle interferenze elettromagnetiche

III. Definizioni dei Pin (connettore a 10 pin)

VCC: Alimentazione +5V

GND: Massa

SET: Modalità di Lavoro; Livello alto per campionamento continuo, livello basso per sleep e risparmio energetico

RXD: Ricezione Porta Seriale Sensore (3,3V)

TXD: Trasmissione Porta Seriale Sensore (3,3V)

RESET: Pin di reset hardware a livello basso

7 - 10. Pin di Spaziatura NC

IV. Vantaggi Principali del Prodotto

Corpo ultra-sottile da 6,4 mm, adatto per cavità interne strette e dispositivi portatili indossabili

Guscio metallico schermato chiuso, rilevamento stabile in ambienti elettromagnetici complessi

Supporta la modalità sleep per un basso consumo energetico, compatibile con apparecchiature alimentate a batteria al litio

Emette sia il conteggio grezzo delle particelle che i dati di concentrazione PM calibrati

Elevata coerenza di calibrazione in fabbrica, non è necessaria una calibrazione secondaria per grandi quantità di strumenti

V. Scopi di Applicazione Industriale

Rilevatore d'aria portatile ultra-sottile, modulo di rilevamento ambientale indossabile

Purificatore d'aria per veicoli in miniatura, apparecchiature di rilevamento dell'aria da scrivania

Controller di controllo del rischio per la casa intelligente, apparecchiature di ventilazione micro

Unità di alimentazione, armadio di controllo elettrico, monitoraggio della polvere interna di chassis di strumenti di precisione

Terminale di monitoraggio ambientale IoT ultra-sottile, dispositivo indossabile, modulo di rilevamento dell'aria da braccialetto
