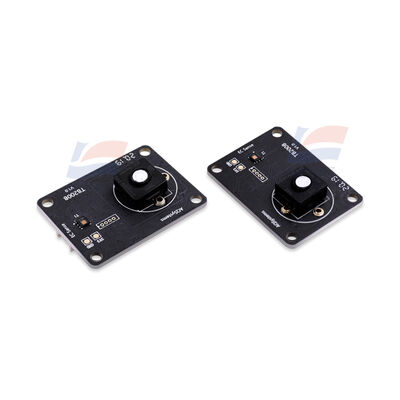

YJJ TB200B-ES1-O2-25 Modulo di sensori di ossigeno a stato solido per apparecchiature mediche di monitoraggio dell'ossigeno

Descrizione del prodotto:

Modulo Sensore di Gas Ossigeno a Stato Solido YJJ TB200B-ES1-O2-25 per Monitoraggio Ossigeno Apparecchiature Mediche

Caratteristiche:

1. Dettagli del Progetto
Tensione di alimentazione 3.3V~5.5V DC ad ampio voltaggio, adatta per microcontrollori, PLC e schede madri IoT
Corrente operativa Normale a pieno carico < 5mA; UART normalmente aperto circa 2.5mA @ 5V; modalità sleep fino a 0.8mA @ 5V
Consumo energetico convenzionale Pieno carico 25mW (5V); consumo energetico in modalità sleep entro 25mW, adatta per dispositivi a basso consumo
Interfaccia hardware UART TTL standard 3.3V; I2C opzionale; cavo a 4 pin (VCC/GND/Segnale/Riservato); modalità di caricamento attivo + domanda e risposta commutabile
Protocollo di comunicazione Istruzioni seriali standard, calibrazione integrata, lettura concentrazione, lettura temperatura e umidità; dati con prevenzione errori checksum
Pre-riscaldamento e stabilizzazione Aria pulita stabilizzazione all'accensione ≤ 120s; ambiente inquinato ≤ 180s; non necessita di complessi circuiti di condizionamento esterni
Certificazione Conforme RoHS, esportabile in Europa, America e Sud-est asiatico, attrezzature complete
Garanzia Garanzia di fabbrica di 12 mesi; vita utile normale del corpo del sensore ≥ 5 anni, resistente all'avvelenamento e in grado di sopportare condizioni di lavoro difficili
II. Parametri di Adattamento Ambientale (Comuni a tutti gli ES4)
Temperatura operativa: -40℃ ~ +55℃; intervallo ottimale 20~35℃, eccellente controllo della deriva ad alta e bassa temperatura
Umidità operativa: 15%~95% RH (senza condensa); raccomandato 50% RH; nessuna condensa o infiltrazione d'acqua per danneggiare l'elettrodo sensibile
Tolleranza pressione atmosferica: pressione atmosferica standard ±10%, fluttuazioni di pressione in miniera, altopiano e aria di mare non causano falsi allarmi
Antidisturbo: algoritmo integrato contro fumo d'olio, vapore acqueo e interferenze incrociate di gas organici comuni, piccola deriva di base; deriva annuale a lungo termine < 5% FS
III. Parametri Modulo Integrato Temperatura e Umidità (Modulo incluso)
Rilevamento temperatura: intervallo - 40℃~85℃, accuratezza tipica ±0.2℃, compensazione della temperatura in tempo reale per la concentrazione di gas
Rilevamento umidità: intervallo 10~95% RH (senza condensa), accuratezza tipica ±2% RH
Vantaggi: correzione automatica temperatura e umidità, accuratezza di rilevamento stabile in ambienti umidi ad alta e bassa temperatura, non necessita di compensazione esterna della temperatura
IV. Dimensioni meccaniche e peso
Scheda PCB nuda: 40×30×5.6 mm

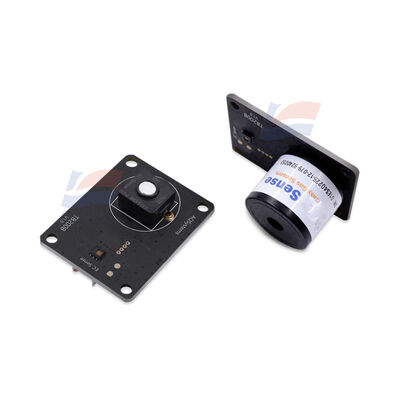

TB200B-ES4 completo (inclusa sonda sensore ES4): 40×30×22.45 mm
Peso macchina complessivo: < 25g, dimensioni ridotte, facile da integrare in scatole di distribuzione o strumenti di rilevamento portatili
Fori per viti di fissaggio riservati, comodi per fissaggio a scatto/a vite; cavi di corrispondenza standard a 4 pin disponibili per l'acquisto
V. Gas comunemente rilevabili, intervallo di flusso principale, capacità di risposta
ES4 può essere personalizzato per oltre venti tipi di gas tossici e nocivi. Le prestazioni del modello standard principale sono unificate:
Velocità di risposta: T90 ≤ 30s; T50 ≤ 10s; tempo di ritorno a zero del punto zero con azoto ≤ 120s
Accuratezza: errore fondo scala ±5% FS; ripetibilità < 1%; buona linearità
Risoluzione standard uniforme 0.1ppm (gas traccia personalizzabili 0.001ppm)
