YJJ Altair 4XR Copertura anteriore Motherboard Circuit Board per parti di riparazione di rilevatori di gas portatili

Descrizione del prodotto:

Scheda madre del coperchio anteriore YJJ Altair 4XR per parti di riparazione di rilevatori di gas portatili

Caratteristiche:

I. Parametri di adattamento di base
Adattamento per l'intera macchina: Rilevatore portatile multigase Bluetooth a quattro in uno MSA Altair 4XR (seconda generazione 4XR)
Codice parte originale di fabbrica: gruppo scheda madre 10211186, componente guscio anteriore 10211185
Canali sensore supportati: 4 slot sensore intelligente X-Cell, gas generico: H2S, CO, O2, gas combustibile LEL; sonde gas tossici sostituibili SO2, NO2, ecc.
Modulo Bluetooth 5.0 integrato, supporta la visualizzazione remota dei dati del gas, il push degli allarmi, la calibrazione dell'attrezzatura
II. Specifiche hardware dettagliate della scheda madre
Chip di controllo principale: MCU industriale a basso consumo, responsabile della lettura del segnale digitale dei sensori intelligenti X-Cell, calcolo AD, conversione della concentrazione
Interfaccia display: compatibile con schermo LCD ad alta definizione, circuito driver retroilluminazione
Circuito di pilotaggio allarme: tre uscite di allarme (allarme acustico >95dB, luci di avviso LED a quattro angoli ad alta luminosità, motore a vibrazione); supporto nativo per allarme di caduta, trigger hardware allarme di emergenza con un tasto
Chip di memoria: memorizza parametri di calibrazione, soglie di allarme TWA-STEL Time-Weighted, 500 registri eventi, 50 ore di cronologia gas
Circuito di alimentazione: compatibile con batteria speciale ricaricabile agli ioni di litio, autonomia batteria a piena carica 24 ore, controllo di carica, allarme bassa tensione
Porte esterne: contatti di ricarica, interfaccia di comunicazione di calibrazione a infrarossi, cavo base sensore, cavo tastiera
Grado antideflagrante: Ex ia IIC T4 Ga antideflagrante a sicurezza intrinseca
Parametri dell'ambiente operativo
Temperatura operativa: -40℃ ~ +60℃
Umidità applicabile: 15-90% RH, senza condensa
Protezione intera macchina: IP68 (immersione in acqua di 2 metri per 1 ora), la scheda madre è integrata all'interno del guscio anteriore per trattamento di sigillatura impermeabile
III. Funzioni principali integrate nella scheda madre
Auto-test completo all'accensione: rilevamento hardware guasti sensore, tensione batteria, altoparlante, vibrazione, indicatori LED
Calcolo in tempo reale della concentrazione di 4 gas, valori numerici in tempo reale, visualizzazione grafico a curve sullo schermo
Algoritmi di sicurezza sul lavoro: valore medio ponderato nel tempo TWA, valore limite di esposizione a breve termine STEL, allarme di blocco superamento limite
Allarme di caduta: attiva automaticamente l'allarme per personale fermo a lungo; assistenza di emergenza con un tasto per allerta istantanea
Networking wireless Bluetooth: connettersi al software mobile MSA Altair-Connect, monitoraggio remoto, configurazione parametri attrezzatura
Riconoscimento vita sensore, calibrazione punto zero, calibrazione gas, archiviazione codici guasto
Registri eventi: archivia registri allarmi, registri avvio, registri calibrazione, registri guasti

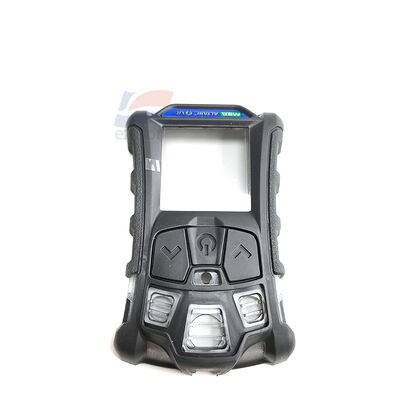

IV. Introduzione dei componenti del guscio anteriore

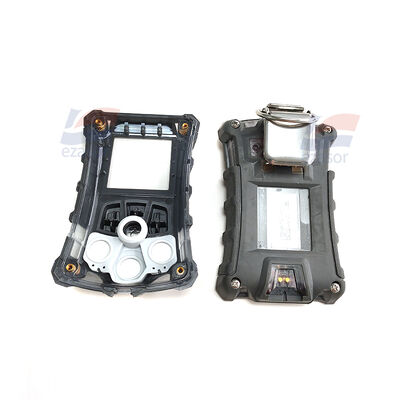

Il guscio anteriore è un guscio composito in policarbonato + gomma ad alta resistenza, con la scheda madre fissata all'interno della cavità del guscio anteriore
Resistente a impatti da caduta da 7,5 metri di altezza
Dotato di guarnizione di tenuta impermeabile per il display, tasti operativi fisici, finestra di aspirazione sensore
V. Applicazioni principali
1. Parti di ricambio per manutenzione attrezzature
Quando il rilevatore non si avvia, la scheda madre si brucia, la lettura del segnale è anomala, il Bluetooth è danneggiato, la calibrazione è impossibile o i tasti non funzionano, sostituire direttamente l'intero gruppo scheda madre del guscio anteriore, eliminando la necessità di riparare componenti sparsi, rendendo la manutenzione comoda ed efficiente.
2. Centro di controllo principale del segnale dell'intera macchina
Raccoglie segnali digitali dai sensori intelligenti X-Cell, elabora le concentrazioni di idrogeno solforato, monossido di carbonio, ossigeno, gas combustibile, controlla lo schermo, gli allarmi, la comunicazione Bluetooth, l'archiviazione dati.
3. Accessori personalizzati
Utilizzato per la ristrutturazione di strumenti, la riparazione di rilevatori di seconda mano, lo sviluppo di moduli per apparecchiature di rilevamento gas
VI. Adattamento intervallo sensore
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL

Specifiche:
