YJJ NO2-B43F Sensore elettrochimico a 4 elettrodi di anidride azotata 0-20PPM per il monitoraggio della qualità dell'aria

Descrizione del prodotto:

YJJ NO2-B43F Sensore elettrochimico a 4 elettrodi di anidride azotata 0-20PPM per il monitoraggio della qualità dell'aria

Caratteristiche:

I. Panoramica del prodotto

NO2-B43F è un sensore elettrochimico ad alta precisione a quattro elettrodi a livello ppb per NO2 (diossido di azoto) della serie Alpha B di Alphasense del Regno Unito.È comunemente installato sulla scheda principale degli analizzatori di gas (come la scheda principale dello strumento di rilevamento MCX-MPCB1), e richiede una scheda di circuito di elaborazione del segnale per completare l'amplificazione del segnale di corrente, l'acquisizione di AD, la compensazione della temperatura e l'uscita di conversione della concentrazione.

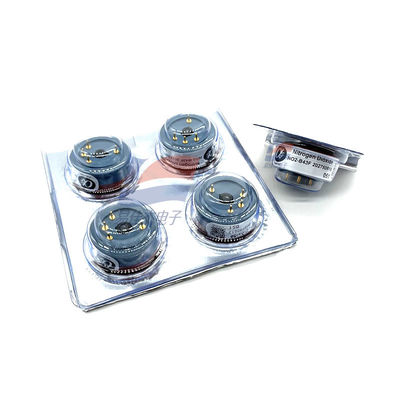

Aspetto del sensore:

Sensore NO2-B43F

Il modello NO2-B43F-IST aggiornato è dotato di una scheda di compensazione della temperatura intelligente e di un chip di memorizzazione, che supporta la lettura dei parametri di taratura plug-and-play.

Parametri delle specifiche di progetto

Gas bersaglio da rilevare:NO2 (diossido di azoto)

Intervallo di misura: 0-20 ppm, supporta la micro-risoluzione a livello di ppb (minimo 20 ppb)

Limite superiore di tolleranza al sovraccarico: 50 ppm, tolleranza agli urti a breve termine

Sensibilità: -200 ~ -650 nA/ppm (condizione standard di 2 ppm di biossido di azoto)

Resistenza al carico raccomandata: 33 - 100Ω; preferibilmente selezionare una resistenza al carico di 33Ω per garantire una bassa risoluzione del segnale in ppb

Tempo di risposta T90: ≤ 80 s (0 - 2 ppm passo gassoso), condizioni normali < 60 s

Rumore del punto zero: equivalente a ±2 ppb di fluttuazione della concentrazione

Errore lineare: errore nell'intervallo da 0 a 5 ppm ≤ ± 0,5 ppb, eccellente stabilità a basse concentrazioni

La durata di servizio/garanzia di progetto: ≥ 24 mesi, periodo di garanzia ufficiale di due anni

III. Parametri di adattamento ambientale

Temperatura di funzionamento: -30°C ~ +40°C

-20°C bassa temperatura: sensibilità mantenuta dal 60% all'80% a temperatura normale (20°C)

Alta temperatura a 40°C: sensibilità entro il valore standard compreso tra il 95% e il 115%, variazione di temperatura controllabile

Pressione dell'aria: 80-120 kPa

Umidità di lavoro a lungo termine: 15% - 85% RH (senza condensazione)

Condizioni di conservazione: conservazione sigillata a 3 - 20°C, durata di conservazione 6 mesi

IV. Parametri di antiinterferenza (sensibilità incrociata)

Strato di filtro dell'ozono integrato, capacità di assorbimento dell'ozono > 500 ppm·h, bassa interferenza da impurezze atmosferiche comuni è estremamente bassa Tabella

Gas interferente Concentrazione di prova Rapporto di sensibilità alle interferenze

O3 ozono 2 ppm < 500 ppm·h Capacità filtro

NO Ossido di azoto 5 ppm < 5 %

SO2 Diossido di zolfo 5 ppm < -3 %

CO monossido di carbonio 5 ppm < -3 %

Sulfuro di idrogeno H2 5 ppm < -80 %

Idrogeno, etilene, ammoniaca, anidride carbonica Concentrazione di prova standard < 0,1%, quasi nessuna interferenza

V. Requisiti hardware per l'adattatore per la scheda madre dell'analizzatore (connesso alla scheda madre MCX-MPCB1)

1. Definizione del pin del sensore (4 pin di elettrodi)

elettrodo di lavoro WE, elettrodo di riferimento RE, elettrodo di conteggio CE, elettrodo ausiliario AE

2Funzioni essenziali del circuito della scheda madre

Controllo della tensione di bias del sensore, circuito di potenziale costante a quattro elettrodi

Conversione corrente/tensione I/V (corrispondente a una resistenza di carico di 33Ω)

Campionamento AD ad alta precisione per raccogliere segnali di corrente a livello di nA debole

Algoritmo di compensazione della temperatura, correzione della deriva di sensibilità in ambienti ad alta e bassa temperatura

Calibrazione del punto zero, calibrazione del range, autocontrollo della deriva del punto zero

Valore di concentrazione in uscita, allarme di eccesso di limite, identificazione dei guasti del sensore

3- Attrezzature compatibili.

Strumento di rilevamento multi-gas portatile (compatibile con l'apparecchiatura della scheda madre MCX-MPCB1 di cui dispone)

Apparecchiature di monitoraggio dell'aria ambientale, monitoraggio dei gas in galleria, trasmettitore di gas di scarico industriale, stazione di micromonitoraggio atmosferico
