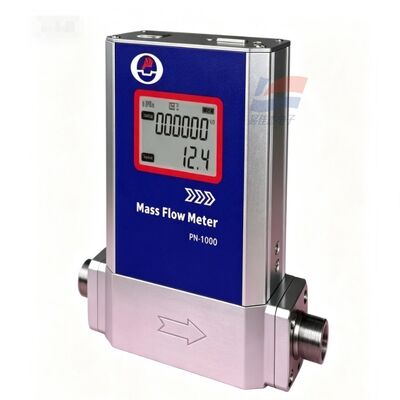

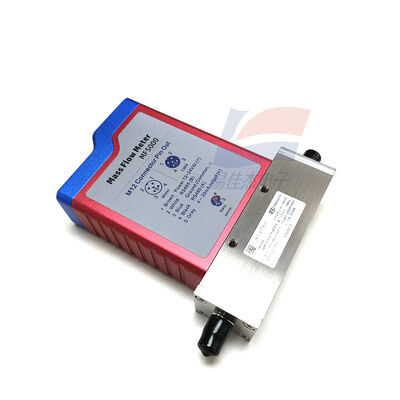

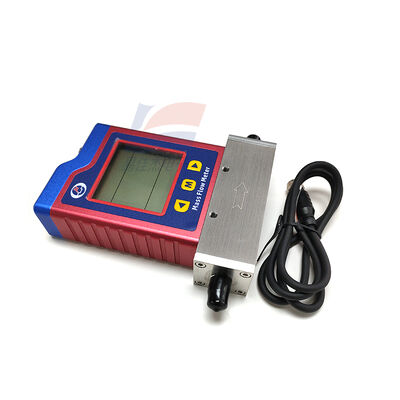

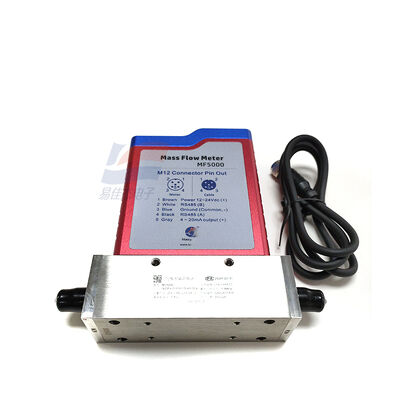

YJJ MF5006-N-50-B-D-R Misuratore di flusso di massa di gas compatto per apparecchiature laser per il controllo dei gas protettivi

Descrizione del prodotto:

YJJ MF5006-N-50-B-D-R Misuratore di flusso di massa di gas compatto per apparecchiature laser per il controllo dei gas protettivi

Caratteristiche:

I. Analisi dettagliata della tabella dei codici modello

Campo di codifica

MF5006 serie MF5000, diametro DN6, porta aria a filo esterna 1/4-NPT

N Versione standard normale a prova di non esplosione, senza display LCD

50 Scala completa 0,5 - 50 SLPM (litri standard al minuto)

B 4-20mA di uscita del segnale di corrente analogica

D Calibrazione in fabbrica con aria; supporta la commutazione dei coefficienti di correzione per azoto, ossigeno, argon, anidride carbonica, ecc.

R Struttura della cabina nella versione standard di base

II. Principio di misura

Chip di rilevamento termico MEMS con differenza di temperatura costante, rileva direttamente il flusso di massa del gas, compensazione automatica compressione-temperatura integrata,non influenzate dalle fluttuazioni della pressione del gas di alimentazione e della temperatura ambientaleStruttura di rilevamento bypass, perdita di pressione della condotta estremamente bassa.

III. Parametri fondamentali di prestazione

Intervallo di flusso: 0,5 - 50 SLPM

Accuratezza di misura: ± 1,5 + 0,5% FS

Errore di ripetibilità: ≤ ± 0,75% FS

Proporzione di portata: 100:1, può misurare in modo stabile da piccolo flusso a grande flusso

Tempo di risposta T90: ≤ 125 ms

Condizione di taratura: 20°C, aria pulita a pressione atmosferica standard

IV. Specifiche elettriche

Fornitore di alimentazione: corrente continua 8 - 24V

Corrente di lavoro complessiva: ≤ 50mA

Segnale di uscita: B specifica 4 - 20mA corrente lineare di uscita, 4mA corrisponde a 0 portata, 20mA corrisponde a scala completa 50 SLPM

Interfaccia di comunicazione: n. RS485, senza schermo LCD; adatta per il collegamento diretto al modulo di acquisizione PLC

V. Parametri ambientali e di pressione

Temperatura ambientale dello strumento: -20°C ~ +65°C

Temperatura del gas misurata: -10°C ~ +55°C

Capacità di pressione massima: 1,5 MPa (15 bar)

Umidità di lavoro: 0 - 95% RH, nessuna condensazione del vapore acqueo

Medio compatibile: aria, azoto, ossigeno, argon, anidride carbonica, ecc. gas secco e non corrosivo

Grado di protezione: IP40

VI. Parametri della struttura meccanica

Interfaccia della condotta: filo esterno 1/4-NPT

Diametro interno del canale sensore 6 mm

Materiale per la cavità del percorso del gas: acciaio inossidabile 304

Supporta l'installazione orizzontale e verticale multi-direzionale

VII. Caratteristiche del prodotto

Perdita di pressione ultra-bassa, non causerà attenuazione della pressione della conduttura del gas di approvvigionamento

Proporzione ampia, può misurare in modo stabile 0.5SLPM velocità di flusso di gas piccolo

Standard 4 - uscita di corrente industriale da 20 mA, cablaggio semplice, compatibile con la maggior parte delle apparecchiature di controllo industriali

Corpo compatto senza display, consente di risparmiare spazio di installazione, adatto per l'integrazione all'interno del percorso del gas dell'apparecchiatura

Interferenze anti-elettromagnetiche EMC di livello industriale, compatibili con le condizioni di laboratorio, semiconduttori e attrezzature di saldatura

VIII. Scenari del settore delle applicazioni (export SEO keyword embedding)

Circuito di approvvigionamento di gas di laboratorio, apparecchiature di produzione di ossigeno per il monitoraggio del percorso del gas, gas protettivo per saldatura, gas di processo dei semiconduttori, rilevamento delle condotte di aria compressa, gas di ingresso delle celle a combustibile,strumento di campionamento dell'aria ambientale, sistema di alimentazione del gas inerte
