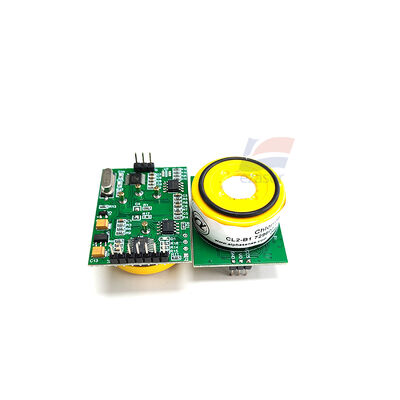

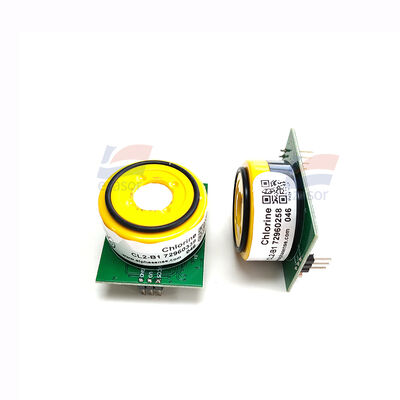

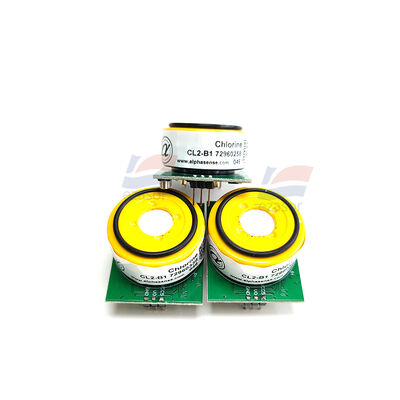

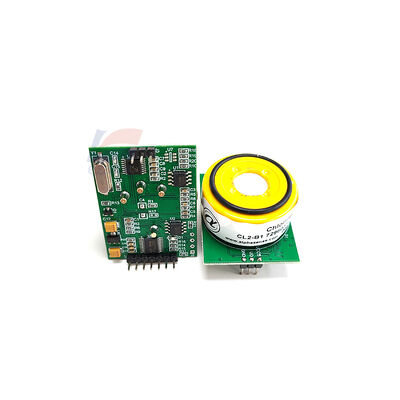

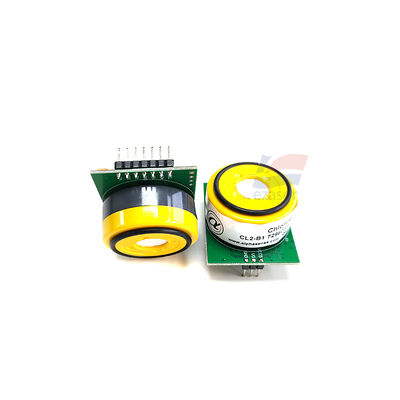

YJJ CL2-B1 Modulo di sviluppo secondario del gas cloro Sensore elettrochimico + Modulo digitale di condizionamento del segnale

Descrizione del prodotto:

YJJ CL2-B1 Modulo di sviluppo secondario del gas cloro Sensore elettrochimico + Modulo digitale di condizionamento del segnale

Caratteristiche:

CL2-B1 Modulo di sviluppo secondario per il gas di cloro (CL2-B1 Sensore elettrochimico + Modulo digitale di condizionamento del segnale)

> Nota: CL2-B1 è il sensore elettrochimico nudo originale; **Modulo di sviluppo secondario = sensore CL2-B1 + circuito speciale di condizionamento elettrochimico + scheda di elaborazione del segnale MCU**,completare la conversione I-V, punto zero, compensazione della temperatura e uscita di segnali digitali/analoghi esternamente, connessione diretta a PLC, microcontrollori, sistemi di controllo industriale,senza dover eseguire da soli il condizionamento di corrente debole

I. Parametri sottostanti al corpo del sensore (modulo integrato CL2-B1)

♫ Gas misurato ♫ ♫ Cl2 gas cloro ♫

Principio di misurazione. Cella elettrochimica a tre elettrodi.

Distanze di misurazione 0-20 ppm

Supercarico a breve termine 60 ppm (non per uso a lungo termine)

Sensibilità: -600 ~ -1150 nA/ppm.

Tempo di risposta T90

Risoluzione: 0,02 ppm.

Drift al punto zero < 0,5% FS/anno

La durata della vita è di 24 mesi.

Ambiente di lavoro: da -20 a +50°C; 15 - 90% di umidità, nessuna condensazione.

Interferenza incrociata. NO2 interferenza positiva significativa; SO2, NO interferenza debole.

II. Parametri elettrici completi del modulo di sviluppo secondario (specificativi comuni del modulo digitale disponibili sul mercato)

Tabella

♪ Power Supply ♪ DC 9-24V ampia gamma di tensione ♪ tipico consumo di energia < 120mA ♪

Prodotto di segnale (una o due uscite) 1RS485 - Modbus - RTU (digitale); analogo 24-20mA

4-20mA Mapping 4mA = 0ppm; 20mA = 20ppm

Il default è RS485. 9600-8-N-1, indirizzo 1; indirizzo e velocità di segnalazione possono essere modificati.

Dati di uscita del modulo Concentrazione di cloro (ppm), temperatura del sensore, stato del dispositivo, bit di guasto

Per quanto riguarda l'accuratezza (intera macchina) ±3% FS (compreso l'errore del sensore + circuito)

Ritmo di aggiornamento: 1Hz, configurabile.

Protezione. Tavola di circuito IP30, camera sensore IP40.

Dimensioni: circa 85 x 55 x 35 mm (variano leggermente da produttore a produttore)

III. Registri chiave di Modbus-RTU (Focus chiave per lo sviluppo secondario)

Indirizzo di registrazione funzione tipo di dati descrizione

Concentrazione di gas cloro. Uint16. Valore originale moltiplicato per 10. Esempio: 125 → 12,5 ppm.

0x0001 Temperatura interna del modulo int16 Moltiplicata per 10

0x0002 Status del dispositivo uint16 0 - normale 1 - errore del sensore 2 - punto zero anormale

0x0100 Indirizzo del dispositivo uint16 1 - 247 (scrittabile)

0x0101 impostazione della velocità di Baud uint16 0 = 9600, 1 = 19200...

Esempio di lettura: Registro 0x0000 restituisce `00C8`, decimale 200 → 20,0 ppm (scala completa).

IV. Definizioni di pin (terminal standard a 5 pin)

VCC+ 9-24VDC.

2 GND Power Ground.

3 485-A

4 485-B.

5 4-20mA di uscita

Considerazioni chiave per lo sviluppo secondario

1. Tempo di polarizzazione**: il modulo deve essere polarizzato per 2-4 ore prima di accendersi affinché il sensore elettrochimico si stabilizzi;I nuovi sensori devono essere completamente polarizzati prima di essere calibrati con Alphasense..

2. Pericolo di condensazione**: il modulo di cloro non deve avere condensazione; la condensazione corroderà direttamente l'elettrolito elettrochimico e danneggerà in modo permanente il sensore.sono richieste ulteriori operazioni di asciugatura e filtrazione della via d'aria;.

3. Gas di interferenza**: la lettura è falsamente elevata quando nell'ambiente c'è NO2 (diossido di azoto); il software deve eseguire la compensazione incrociata.

4Calibrazione del punto zero**: la calibrazione del punto zero deve essere completata con l'introduzione di aria zero pulita; non è consentito forzare lo zero nell'aria interna normale.

5. Differenzazione della versione IST**: il modulo CL2-B1-IST (con chip di memoria + temperatura integrato) può leggere i parametri di sensibilità di fabbrica originali, semplificando la taratura;CL2-B1 ordinario non ha un chip IST e richiede la scrittura manuale della sensibilità.

6. cablaggio**: per la comunicazione RS485 si raccomanda di utilizzare una coppia tortuosa blindata; la resistenza al carico da 4 a 20mA deve essere ≤ 500Ω.

Applicazioni

Le perdite di cloro negli impianti di depurazione delle acque reflue, nei laboratori chimici, nei gas di scarico degli scrubber, nel monitoraggio del cloro nelle condotte, nell'integrazione dei sistemi PLC/DCS.

Se hai bisogno, posso fornirti:

1. Completa le istruzioni di lettura e scrittura Modbus per il modulo;

2. formula di conversione 4-20mA;

3. Tabella di confronto del sensore nudo CL2-B1 rispetto al modulo di sviluppo secondario CL2-B1.
