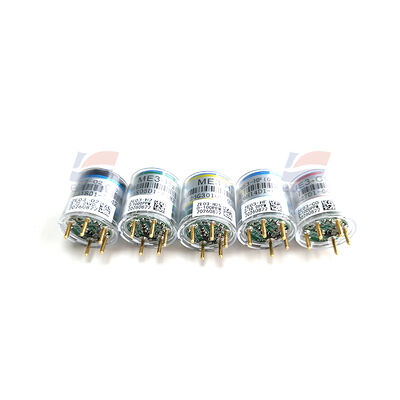

Modulo Sensore Fluoruro di Idrogeno YJJ ZE03‑HF 0‑10ppm HF Uscita UART‑TTL e Analogica

Descrizione del prodotto:

Modulo Sensore di Fluoruro di Idrogeno YJJ ZE03-HF 0-10ppm HF UART-TTL e Uscita Analogica

Caratteristiche:

Parametri tecnici principali

| Articolo | Parametro |

| Gas rilevato | HF (Fluoruro di Idrogeno) |

| Intervallo di misurazione | **0 - 10 ppm** |

| Risoluzione | 0,1 ppm |

| Tempo di risposta T90 | ≤ 90 s

| Alimentazione | CC 5V ± 0,1V, corrente operativa < 5mA

| Uscita digitale | UART-TTL (livello 3,3V); 9600-8-N-1; Modalità di segnalazione attiva / domanda-risposta; Uscita diretta della concentrazione in ppm |

| Uscita analogica VO | Uscita di tensione lineare 0-3V, corrispondenza uno a uno concentrazione-tensione |

| Compensazione della temperatura | Sensore di temperatura a bordo, firmware esegue automaticamente la compensazione della temperatura |

| Ambiente operativo | -20 a +50°C; 15-90% UR, **vietata la condensazione** Winsen Ele... |

| Condizioni di conservazione | -20 a 50°C, 30 - 70% UR |

| Durata prevista | 2 anni (in ambiente aereo)

| Dimensioni | Φ23,5 mm × 24,5 mm |

Definizione pin (5 pin, uguali ai pin standard serie ZE03)

| Pin | Definizione | Spiegazione |

| --- | --- | --- |

| VCC | Alimentazione | CC 5V |

| GND | Massa di alimentazione | Massa comune |

| TXD | Trasmissione modulo | Collegare all'RX del microcontrollore (livello 3,3V, collegamento diretto a IO 5V vietato) |

| RXD | Ricezione modulo | Collegare al TX del microcontrollore |

| VO | Uscita tensione analogica | Segnale analogico 0-3V |

Spiegazione uscita

1. Porta seriale UART (preferita) **: Emette direttamente la concentrazione di HF (una cifra decimale), la temperatura del modulo, lo stato di guasto; supporta la lettura dei comandi e la modifica dell'indirizzo. Livello 3,3V, i microcontrollori a 5V devono eseguire la conversione di livello.

2. **Uscita analogica VO**: 0-3V proporzionale a 0-10ppm; l'accuratezza dell'uscita analogica è inferiore a quella della porta seriale, adatta per la raccolta semplice.

Scenari applicativi

- Monitoraggio delle perdite di HF nei processi di incisione chimica e semiconduttori

- Rilevamento di gas HF tossici nei laboratori di metallurgia, galvanica e lavaggio acido

- Trasmettitori fissi e rilevatori portatili negli impianti di trattamento dei gas di scarico e nelle fabbriche di prodotti chimici pericolosi

- PLC, apparecchiature di controllo industriale e integrazione di sviluppo secondario per allarmi gas
