Descrizione del Prodotto:

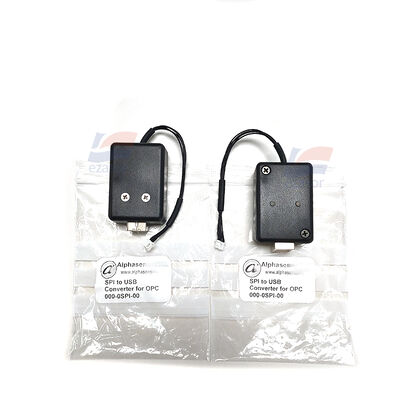

Modulo Convertitore USB-SPI YJJ per Monitoraggio Polveri OPC-N3 e Misurazioni di Laboratorio
Caratteristiche:
Contatore di Particolato Ottico OPC-N3 (con Convertitore USB-SPI)
Descrizione dei Parametri:
Principio: Contatore Ottico di Particolato a Diffusione Laser; il Convertitore USB-SPI realizza la conversione da USB a SPI sul lato PC, leggendo direttamente i dati SPI dal sensore OPC-N3
Parametri Chiave del Sensore OPC-N3
| Modello | OPC-N3
| Principio di Rilevamento | Conteggio Singole Particelle a Diffusione Laser, Laser di Sicurezza di 1° Livello
| Intervallo di Rilevamento Dimensione Particelle | 0.35 - 40 μm (Dimensione Particella Equivalente Sferica)
| Canali Dimensione Particelle | 24 Canali di Gradazione Dimensione Particelle, Istogramma Distribuzione Dimensione Particelle in Uscita
| Indicatori di Particolato in Uscita | Concentrazione di Massa PM1, PM2.5, PM4.25, PM10
| Concentrazione di Massa Massima | 2000 μg/m³
| Velocità di Conteggio Particelle Massima | 10000 Particelle/Secondo |
| Portata di Campionamento | Portata Totale 5.5L/min; Portata di Campionamento 220 mL/min |
| Tensione di Alimentazione | DC 4.8 - 5.2V (Tipico 5V) |
| Corrente di Lavoro | Modalità di Misurazione 175mA; Standby < 50mA |
| Sensori Integrati | Sensore di Compensazione Temperatura e Umidità Interno
| Interfaccia di Comunicazione Nativa | SPI-Modalità 1 (Logica 3.3V); Micro-USB; Supporta Archiviazione Locale CSV su Micro-SD |
| Temperatura di Lavoro | -10℃ ~ +50℃
| Umidità di Lavoro | 0 - 95% RH, Senza Condensa
| Dimensioni Fisiche | 75 mm × 60 mm × 63.5 mm |
| Peso | < 105g |
| Garanzia | 24 Mesi
Descrizione Convertitore USB-SPI (con Adattatore)
> Funzione: Interfaccia USB del Computer a SPI, legge direttamente i dati SPI dall'OPC-N3, eliminando la necessità di sviluppo con microcontrollore
1. Interfaccia: USB2.0; Segnali SPI: SCK, MOSI, MISO, CS, GND; Modalità SPI 1, corrispondente alla temporizzazione di comunicazione dell'OPC-N3
2. Livello IO: Livello Logico 3.3V, compatibile con l'Interfaccia SPI dell'OPC-N3
3. Alimentazione: L'OPC-N3 richiede un'alimentazione indipendente a 5V, **non può essere alimentato dall'Adattatore USB-SPI**, per evitare che un'alimentazione insufficiente causi malfunzionamenti della ventola e del laser
4. Software: Il computer host legge istogramma, concentrazione PM, dati di temperatura e umidità
Caratteristiche Principali
1. Gradazione Dimensione Particelle a 24 Canali, può emettere una distribuzione completa delle dimensioni delle particelle, non solo valori di massa PM, può rilevare particelle grandi come pollini
2. Compensazione Temperatura e Umidità Integrata, adatta per ambienti esterni complessi; supporta la registrazione offline su scheda SD
3. In combinazione con il Convertitore USB-SPI, il PC raccoglie direttamente i dati, conducendo rapidamente valutazioni di schemi e test di laboratorio
4. Grado Industriale, adatto per città ad alto inquinamento, polvere di cantieri edili, monitoraggio dell'ambiente atmosferico
Scenari di Applicazione Tipici
Monitoraggio Qualità Aria Urbana, Monitoraggio Polvere Cantieri Edili, Campionamento Ricerca Atmosferica, Monitoraggio Pollini/Allergeni, Monitoraggio Particolato Parchi Industriali, Stazioni di Monitoraggio Ambientale, Sviluppo Apparecchiature Monitoraggio Qualità Aria Interna ed Esterna
Specifiche:
| Temperatura operativa |
-20℃ ~ +55℃ |
| Umidità operativa |
10 - 90% RH, senza condensa |
| Cavi raccomandati |
Lunghezza linea segnale SPI ≤ 0.5m |
| Clock SPI |
Configurabile tramite software, compatibile con la velocità di comunicazione dell'OPC-N3 |
| Master / Slave |
Modalità master SPI |
