Dettagli:
|
| Tensione di alimentazione: | 2,2 V ~ 5,0 V CC | Consumo energetico statico: | Progettazione a bassa potenza |
|---|---|---|---|
| Segnale di uscita: | Uscita di livello digitale TTL | Orario di blocco: | 2.0s |
| Ritardo uscita ONTIME: | 2~3600 | Lunghezza d'onda di rilevazione: | 8~14μm |
| Intervallo di rilevamento: | 2~10m | Condizione di attivazione: | Movimento umano |
| Evidenziare: | sensore piroelettrico PIR digitale,rilevatore di corpo umano per allarme,sensore per sistema di allarme antintrusione |
||
Descrizione Prodotto:

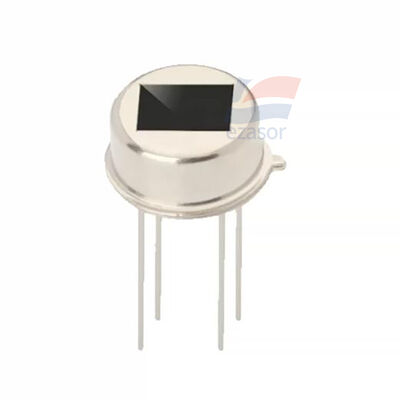

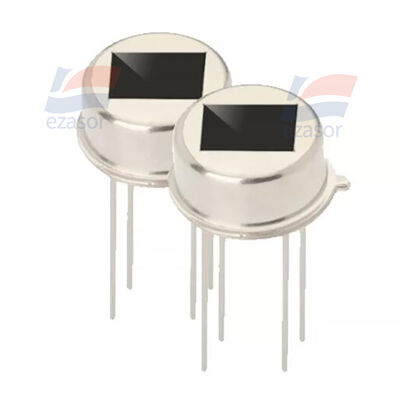

YJJ RDA224-F Sensore PIR Piroelettrico IR Digitale Rilevatore Corpo Umano per Sistema di Allarme Antintrusione
Caratteristiche:
Sensore PIR Infrarosso Termoluminescente Digitale RDA224-F
Descrizione Parametri
Principio: Effetto termoluminescente, un sensore integrato di rilevamento infrarosso umano che combina **elemento sensibile + chip di elaborazione del segnale digitale**, emette direttamente un livello TTL digitale, non necessita di un circuito amplificatore operazionale esterno, abbinato a una lente di Fresnel per rilevare il movimento umano
Parametri Elettrici Principali
- Tensione di Alimentazione: **2.2V ~ 5.0 VDC**
- Consumo di Potenza Statica: Design a basso consumo
- Segnale di Uscita: **Uscita a livello digitale TTL (pin REL)**
- VOH ≥ 2.7V, VOL ≤ 0.3V (VDD = 3V, IOH = 10mA)
- Filtraggio del Segnale
- Frequenza di Taglio Passa-Alto FHPF: 0.4Hz
- Frequenza di Taglio Passa-Basso FLPF: 7Hz
- Tempo di Blocco: 2.0s (Nessuna risposta a nuovi segnali entro 2 secondi dall'attivazione, anti-falsi allarmi)
- Ritardo di Uscita ONTIME: 2~3600s, 16 livelli regolabili non lineari (il tempo di mantenimento del rilevamento umano può essere configurato tramite pin)
- Lunghezza d'onda di Rilevamento: Infrarosso umano 8~14μm
Prestazioni di Rilevamento (con Lente di Fresnel)
- Distanza di Rilevamento: 2~10m (dipende dalla lente selezionata)
- Angolo di Rilevamento: determinato dalla lente di Fresnel
- Condizione di Attivazione: movimento umano, umano statico non attiverà
- Architettura di Ingresso: acquisizione di segnale differenziale, sopprime le interferenze da lenti cambiamenti della temperatura ambiente
Definizioni Pin
1. VDD: Terminale positivo di alimentazione
2. GND: Massa di alimentazione
3. REL: Pin di uscita di attivazione rilevamento umano (TTL)
4. ONTIME: Pin di configurazione del tempo di ritardo
5. SENS: Pin di regolazione della sensibilità
6. OEN: Pin di controllo di abilitazione, può commutare il funzionamento del sensore
Caratteristiche del Prodotto
1. Integrazione elevata, ADC ad alta precisione integrato, ingresso segnale differenziale, forte capacità anti-interferenza
2. Uscita diretta TTL digitale, semplifica i circuiti periferici, il microcontrollore a chip singolo può leggere direttamente
3. Sia la sensibilità che il tempo di ritardo di uscita sono configurabili, adatti a diversi scenari
4. Ampia alimentazione di tensione, basso consumo energetico, adatto per dispositivi alimentati a batteria
5. Filtraggio integrato, sopprime le fonti di interferenza come la deriva lenta della luce e della temperatura
Applicazione Tipica
1. Luci a rilevamento corporeo, interruttori a sensore, rilevamento presenza umana per smart home
2. Sistema di allarme infrarosso di sicurezza, rilevamento intrusioni
3. Terminali Internet of Things (IoT), dispositivi portatili alimentati a batteria
4. Giocattoli a rilevamento corporeo, controllo automatico a sensore per elettrodomestici
5. Rilevamento corporeo umano per automazione industriale
Specifiche:
| Tensione di Alimentazione | 2.2V ~ 5.0 VDC |
| Consumo di Potenza Statica | Design a basso consumo |
| Segnale di Uscita | Uscita a livello digitale TTL (pin REL) |
| Frequenza di Taglio Passa-Alto FHPF | 0.4Hz |
| Frequenza di Taglio Passa-Basso FLPF | 7Hz |
![]()
