Dettagli:
|
| Precisione della misurazione: | ±(2 + 0,5% FS) | Ripetitività: | 0,5% |
|---|---|---|---|
| Pressione massima di esercizio: | 200 kPa | Perdita di pressione massima: | ≤ 150 Pa |
| Tempo di risposta: | ≤ 50 ms | Tensione di alimentazione: | 5~15 VCC |
| Corrente di lavoro: | ≤ 30 mA | Uscita del segnale: | + 0,5~4,5 V analogico |
| Evidenziare: | Sensore di portata di gas termico MEMS,Sensore di flusso d'aria per ventilatore medico,Sensore di flusso per analizzatore di gas con garanzia |
||
Descrizione del prodotto:

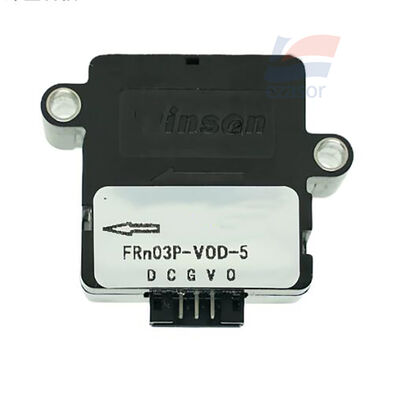

Sensore di portata massica di micro-gas termico MEMS YJJ FRn03H 50~2000SCCM per analizzatori di gas e ventilatori medici
Caratteristiche:
Sensore di portata massica di micro-gas termico MEMS FRn03H
Principio: portata massica termica MEMS, **misura direttamente la portata massica, senza necessità di compensazione di temperatura e pressione**; FRn03H è una versione aggiornata di FR03H, con stabilità del punto zero significativamente migliorata, bassa perdita di pressione e capacità di misurazione di micro-portata. Winsen Ele...
Parametri di portata principali
- Intervallo opzionale: **50 / 100 / 200 / 300 / 400 / 500 / 1000 / 2000 SCCM (0.05~2 SLM)**, calibrato in fabbrica con aria (20°C, 101.325kPa) Winsen Ele...
- Precisione di misurazione: ±(2+0.5% FS)
- Ripetibilità: 0.5%
- Pressione di esercizio massima: 200 kPa
- Perdita di pressione massima: ≤150 Pa (bassa perdita di pressione, compatibile con sistemi di micro-portata)
- Tempo di risposta: ≤50 ms
- Mezzo misurato: gas secchi, puliti, non corrosivi (aria, N2, O2, ecc.)
Parametri elettrici
- Tensione di alimentazione: **5~15 VDC**
- Corrente di lavoro: ≤30 mA
- Uscita del segnale: **I²C digitale + 0.5~4.5V analogico** doppio output
- Velocità di comunicazione I²C: 100 kHz
- Interfaccia elettrica: spina PH2.0-5P / presa 5P da 2.54mm (a scelta)
Parametri ambientali
- Temperatura di esercizio: 0°C ~ +50°C
- Temperatura di stoccaggio: -20°C ~ +65°C
- Interfaccia meccanica: interfaccia a innesto rapido per tubo flessibile DN3
Caratteristiche del prodotto
1. Portata massica termica MEMS, uscita diretta della portata massica, nessuna necessità di compensazione di temperatura e pressione
2. Versione aggiornata FRn03H, deriva dello zero più piccola, stabilità a fondo scala più forte
3. Perdita di pressione estremamente bassa, adatta per il rapporto di gas a micro-portata e il controllo preciso dell'alimentazione del gas
4. Doppio output del segnale, I2C digitale per un facile recupero da parte dei microcontrollori, tensione analogica compatibile con schede di acquisizione tradizionali
5. Dimensioni compatte, comodo per l'integrazione in analizzatori portatili e apparecchiature mediche
Applicazione tipica
1. Monitoraggio del gas di campionamento interno per analizzatori di gas e analizzatori di fumi (compatibile con il tuo precedente analizzatore di fumi Solman)
2. Apparecchiature mediche: ventilatori, macchine per anestesia, monitoraggio di micro-portata per l'erogazione di ossigeno
3. Dispositivi di rapporto e diluizione di gas, controllo di micro-gas in laboratorio
4. Celle a combustibile, rilevamento di perdite di gas, monitoraggio del flusso per piccoli circuiti pneumatici industriali
Specifiche:
| Tensione di alimentazione | 5 - 15 VDC |
| Corrente di lavoro | ≤ 30 mA |
| Uscita del segnale | I²C digitale + 0.5 - 4.5V analogico |
| Interfaccia elettrica | Spina PH2.0-5P / presa a 5 pin da 2.54mm |
| Frequenza di taglio passa-basso FLPF | 7Hz |
![]()
